神州天鸿北斗电网测控系统

发布: 2007-6-09 20:26 | 作者: seanhe | 来源: | 查看: 32次 | 进入软件测试论坛讨论

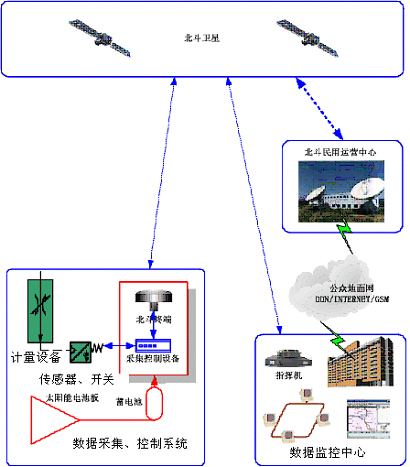

1.系统组成

* 数据采集

组成：数据采集及控制设备，北斗终端及附件

功能：自动

采集、传输、分析数据，执行指令

* 北斗卫星及地面站

中继、转发

* 神州天鸿网管中心

信道、数据分发、通讯回执、指令转发、数据备份

* 用户测控中心

组成：北斗终端，局域网，测控系统

功能：数据接收，显示，故障报警，远程控制，召测、统计分析

2.电网运行综合监测系统

“电网运行综合监测系统”是集现代数字通信技术、计算机软硬件技术、电能计量技术和电力营销技术为一体的用电需求侧综合性的实时信息采集与分析处理系统。主要针对低压电力设备遥测这一空白领域，对配电变压器低压侧运行情况及电力用户的电能表运行情况和供电质量等进行遥测。该系统基于公共数据网络技术（GSM∕GPRS∕CDMA1X）实现系统主站和现场终端之间的数据通讯，具有实时监测记录、数据分析、异常信息报警、供电质量分析、防窃电、线损分析、负荷分析、供电可靠性统计与分析、无功电压管理和负荷管理等功能，采集装置可与各类电测量装置数据输出端口（RS485）连接，便于管理者及时、准确的了解配电负荷变化情况及设备运行情况，对提高供电企业管理效能，提高管理效益有直接的积极作用。并能产生良好的经济效益和社会效益。

本系统的开发研制除了注重采用技术的先进性和可行性，还充分考虑了配电网的运行特点和电力企业现代化管理的需求，系统性能稳定可靠，配置灵活。

3.系统特点

(1)组网方式灵活，支持GSM CSD/GPRS/CDMA1X等多种通信方式；支持多前置机多信道异步工作方式；

(2)前置机性能稳定、可靠，并具备断点续传功能；

(3)采用多层软件结构体系，配置灵活，容错、并发性能好；

(4)具有实时监测记录、数据分析、异常信息报警、供电质量分析、防窃电、线损分析、负荷分析、供电可靠性统计与分析、无功电压管理和负荷管理等功能；

(5)终端软件可更新，软件升级工作方便，使用维护成本低。

4.公司已成功运行的系统及产品

(1)无线数据采集器（GSM/GPRS/CDMA1X）；

(2)电网运行综合监测系统；

(3)线损率在线生成系统；

(4)与其他电力计量设备厂商合作生产的远程数据采集产品（带GSM/GPRS/CDMA1X通讯功能的多功能电子表、综合测试仪等。）

产品主要针对低压电网数据遥测领域，对配电网低压侧运行情况及电力用户的运行情况进行遥测。本系统基于GSM/GPRS/CDMA1X无线数据网络技术，集自动监测记录、在线数据分析、远程数据传输、智能数据处理等功能于一身。系统接口标准，兼容性高，可与现存各类电测量装置数据输出端口连接，能够及时、准确的反映出电网负荷变化情况及设备运行情况，对提高电力企业管理效能起到积极作用。
