(4)数据流图(DFD)
数据流程图:利用它可以显示贯穿某个系统或程序的一般信息流的功能分析工具。在 DFD 模型中可以表示进程之间的信息交换过程。

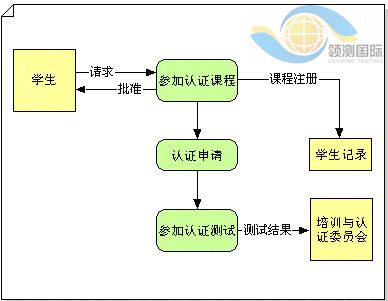

如:下面的学生选课的一般流程
- DFD使用四种基本元素来描述系统的行为----过程(指 DFD 模型中任何生成、使用、转换或破坏数据的活动)、实体、数据流(数据流表示流入和流出进程的不连续数据包)和数据存储。
- DFD作为结构化系统分析与设计的主要方法,已经得到了广泛的应用,DFD尤其适用于MIS系统的表述。因为DFD方法直观易懂,使用者可以方便地得到系统的逻辑模型和物理模型,但是从DFD图中无法判断活动的时序关系。
下面为利用微软的Visio所画出的本项目中的网上书店中的团体客户订购业务的数据流图
下面为利用微软的Visio所画出的本项目中的Ebank中的个人客户存钱业务中的数据流示意图
