案例共享:联想刀片助力集美大学

领测软件测试网

　　

　　集美大学地处厦门市集美学村，学校前身是陈嘉庚先生于1918年创办的集美师范学校。经过几十年的发展，集美学村形成了航海教育、水产教育、体育教育、财经教育和师范教育为特色的五所高等院校。

1994年10月在原集美航海学院、厦门水产学院、福建体育学院、集美财经高等专科学校、集美师范高等专科学校等五所院校的基础上，联合组建成立了省属多科性的集美大学。1995年厦门市政府和陈嘉庚国际学会联合创办集美大学工商管理学院。1999年1月实现了实质性合并。

    集美大学校园网（JMUNET）从96年开始建设，于96年底正式开通因特网和拨号上网服务，97年8月建成校园网。网络中心位于校部大楼二楼，负责JMUNET的建设和管理，设网络运行中心（NOC）、网络信息中心（NIC）、网络开发中心（NDC）和用户服务部。

    截止2003年10月，集美大学校园网现有网络节点超过12000个，接入计算机逾7000台。

    而随着集美大学不断发展，校园网的规模逐渐扩大，应用也日渐增多。因此急需对整个校园网应用系统进行扩容和升级，同时减轻系统管理的负担和成本，为学校的信息化建设提供更加优良的服务。

　　应用分析

    集美大学目前的系统扩容建设希望能够最大限度减少新系统机房占用面积同时减轻系统布线负担、减少线路故障影响。该系统计划部署十台服务器，每台服务器单独使用。同时这些服务器能够实现远程系统安装和系统集中管理，最大限度地减少人力物力损耗。

    有鉴于此，我们推荐了联想万全B700刀片服务器作为集美大学此次项目的服务器选型。

    联想万全B700刀片服务器是一种HAHD（High Availability High Density，高可用高密度）的低成本服务器平台。其中每一块“刀片”实际上就是一块系统主板。它们可以通过“板载”硬盘启动自己的操作系统，如Windows NT/2000、Linux、Solaris等，类似于一个个独立的服务器，但并不一定是“通用服务器”的概念，也可以是专用于网络或者存储的模块。

    联想万全B700刀片服务器具有低功耗、空间小、单机售价低等特点，同时它还继承发扬了传统服务器的一些技术指标，比如把热插拔和冗余发扬至“单机”（刀片）、远程管理发扬至整个系统。这些设计满足了密集计算环境对服务器性能的需求，有的还通过内置的负载均衡技术，有效地提高了服务器的稳定性和核心网络性能。而从外表看，与传统的机架/塔式服务器相比，它显然能够最大限度地节约服务器的使用空间和费用，并为用户提供灵活、便捷的扩展升级手段。

    管理服务器集群让很多管理员都非常头疼，一是维护这些服务器的工作量，二是服务器的内部连接和摆放。刀片服务器的出现适时地解决了这些问题。在集群模式下，刀片服务器所有的主板可以连接起来提供高速的网络环境，共享资源。同时每个刀片都可内置监视器和管理工具软件，并提供单一视图。如此配置一台高密度服务器就可以解决一台到一百台服务器的管理问题，并将维护时间减少到最小。由于每块“刀片”都是热插拔的，所以，系统可以轻松地进行升级替换；对于服务器高密度配置和便捷集中管理的集美大学来说，刀片式服务器因具有的紧凑结构和高性能是最佳的选择。

    经过和多家国际IT巨头紧张激烈的投标竞争，集美大学最终选定了联想万全B700刀片服务器作为此次系统扩容项目的指定服务器机型。

  一、 简介

    联想万全B700刀片服务器（简称万全B700）是高密度、高性能、模块化的服务器系统。

    万全B700在7U的系统空间内可集成多达14个服务器刀片，对于需要在有限的机房空间内容纳大量高性能服务器的应用环境来说，万全B700卓越的计算密度堪称最佳选择。万全B700采用了创新的模块化架构设计，将电源、散热、系统管理、网络和I/O（光驱、软驱、USB接口、KVM和网络接口）有机组合为供各服务器刀片共享的资源模块。独特的通用模块设计不仅显著节约了系统空间、极大简化了系统布线的复杂度，还充分提高了通用模块的利用率，避免了闲置资源的浪费。

    万全B700具有领先的性能、易管理性、可靠性和扩展能力，这些关键的产品特性使用户不仅能够基于当前业务需求定制系统硬件，还确保了随着未来的业务变化进行灵活的系统扩展。

二、 关键特性

    1. 高度的整合性
    “All-in-One”的设计理念，模块化的设计架构，集中整合了计算、网络、存储和管理资源。

    2. 卓越的计算密度
    7U的系统空间可集成多达14个Intel XeonTM 2路服务器刀片或7个Intel XeonTM 4路服务器刀片，密度是普通1U机架式服务器的2倍。

    3. 高可靠性
    全冗余设计，消除单点故障??

• 2+2 热插拔电源

• 1+1 热插拔风扇

• 1+1 热插拔管理模块

• 1+1 热插拔千兆以太网模块

• 1+1 热插拔扩展交换模块

    4. 灵活的扩展性
    可按需扩容，支持2路、4路服务器刀片混合使用，每个刀片服务器可采用不同配置，运行独立的操作系统，同时满足不同应用需求。

    5. 易管理性
    强大的管理功能有效简化了管理复杂性、降低了管理成本、提高工作效率，即使再复杂的应用环境也能轻松面对：

• 基于SSL/SSH的安全远程管理功能，使管理无处不在

• 内置的Web控制台，对所有服务器刀片和网络、电源等其他系统模块提供统一管理

• 可集成到用户现有的管理基础架构中

• 通过可选配的冗余模块提供自动故障恢复功能

• 部署工具提供了服务器刀片操作系统的部署与升级、BIOS和Firmware升级等多项部署功能

• ? ……

    6. 易维护性

• 所有模块和板卡之间均采用无连线设计，有效降低了连接的复杂度，相比同样计算能力的机架式服务器可以减少布线70%以上。

• 所有模块的拆装均无需使用工具，维护更便捷

三、 万全B700 任务部署工具

    1. 此任务部署工具可以提供远程安全的接入模式，能够与管理工具共同使用。

    2. 功能：远程、自动的定位和部署：

• 可以自动搜索远程的服务器，并进行部署。

• 支持裸设备的发现及部署：发现新插入的刀片服务器，可以按照策略对其进行操作。

• 允许定制OS部署：允许对需要部署的OS进行定制。

• 基于机箱插槽的部署：提供基于机箱插槽的任务部署，可以根据插槽位置进行部署。

• 基于WEB的图形化接口：提供基于浏览器模式的人机界面。友好、易于操作。

• 可编制脚本的工作安排：可以通过编制脚本进行批量工作。

• 可保存全部或增量式的快照：可以进行全部数据的抓取快照，或者增量式的快照。

• 支持Microsoft Windows 系列OS和Linux：支持Windows 及Linux操作系统下的安装和配置。

 产品配置

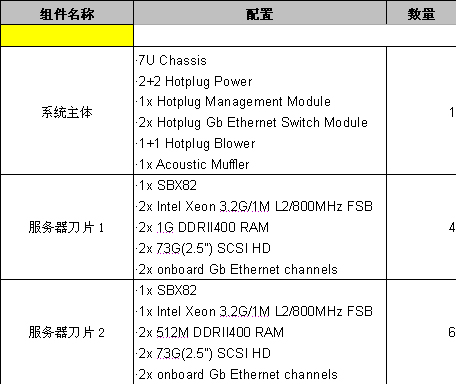

    集美大学网络中心B700配置列表:


客户投资收益

    集美大学网络中心通过购买联想万全B700刀片服务器，节省了大量的机架占用空间和相应产生的费用（十台服务器和相应的交换设备、管理平台在采用B700后只占用了7U的机柜空间），同时B700刀片服务器强大的集中管理功能使得在在系统规模不断扩大的同时，减少系统部署和管理的复杂性和网络中心的负担，并最大程度地减轻系统管理员负担和增强了系统运行安全性和稳定性，为该网络中心下一步的发展奠定了良好的基础。
