Dell PowerEdge 6950 服务器 Windows 2000安装手册

本文档介绍了在不使用 Dell Open Manage Server Assistant (DOSA) 光盘引导的情况下，如何安装 Windows 2000 Server 到您的 Dell PowerEdge 6950 上。这个过程需要大约 45 到 60 分钟。

* 通常不使用 Dell Open Manage Installition 光盘引导安装主要是基于以下一些原因：
1. 原有的硬盘分区里有重要的数据 , 需要保留 . 而使用 OMSA 光盘安装 , 将会删去硬盘上的原有分区；
2. 原有硬盘上有动态磁盘分区， DOSA 光盘引导将导致系统自动重启 , 而进入不了安装界面。

索引
步骤 1. 识别您的 Power Edge 服务器的系统配置
步骤 2. 安装前的准备
步骤 3. win2000 安装步骤
步骤 4. 驱动程序的安装

步骤 1. 识别您的 PowerEdge 服务器的系统配置

Note: 具体信息随配置不同，请根据自己的配置正确安装。

常见 PE6950 服务器集成的设备：
· 集成两块网络适配器 BroadCom 5708 以太网卡；
·ATI Radeon(TM) ES1000 显示卡；
·DRAC 5 远程控制卡（可选）
· 常见使用的硬盘控制卡 :
- SAS5i 控制器（安装内置磁盘）

http://ftp.us.dell.com/SAS-Non-RAID/R122665.exe (32bit)

http://ftp.us.dell.com/SAS-Non-RAID/R122666.exe (EMT64/x64)

- SAS5E 控制器（安装外置磁盘柜）

- PERC 5I 控制器（安装内置磁盘阵列）

http://ftp.us.dell.com/SAS-RAID/R120960.EXE (32bit)

http://ftp.us.dell.com/SAS-RAID/R120962.EXE (EMT64/x64)

- PERC 5E 控制器（安装外置磁盘阵列柜）

步骤 2. 安装前的准备

2.1 安装操作系统前请您先准备好以下物品
· 硬盘控制卡驱动软盘
Note: 硬盘控制卡识别以及驱动制作请参考 《 9G 服务器磁盘控制卡识别及 Windows 2000 驱动制作 》
· Windows 2000 安装光盘

2.2 设置 BIOS
1 ．开机自检时按 F2 键进入系统 BIOS

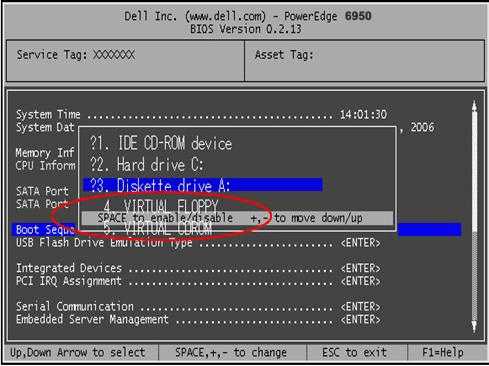

2 ．光标移到 BOOT SEQUENCE ，敲回车进入引导设备列表
3 ．光标移到 CD_ROM DEVICE ，按 "；-"； 键直到 CD_ROM 跳到第一项，并保证此项最左边有 "；v"； 标志，并确定 Virtul Floppy/CDROM 排列于末端未被选去（该标志用空格键选取）

（图 1 ）
4 ．用同样方法把 Hard drive C: 列为第二引导设备，并也有 "；v"； 标志
5 ．按 ESC 键退出引导设备选择界面
6 ．按 ESC 键 , 敲 Enter 键保存退出

步骤 3. Windows 2000 Text Mode Setup 文本模式安装

Text Mode Setup 文本模式安装

1. 把 Windows 2000 安装光盘放入光驱，并从光盘引导。
2. 在屏幕的底部出现信息： Press F6 if you need to install a third party SCSI or RAID driver 时，按 "；F6"；键。

这个动作将会停止硬件的自动检测，并且允许您指定第三方硬件的驱动程序（如： PERC ）。

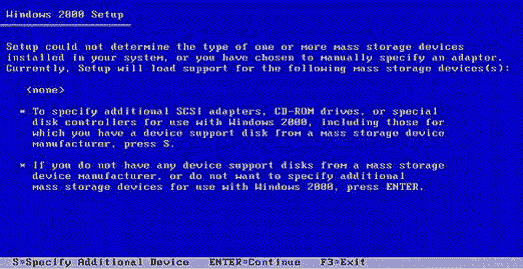

3. 按完 "；F6"；, 后，安装程序会继续加载模块。这是正常的。过一会儿后，您将会看到以下信息： Setup could not determine the type of one or more mass storage devices installed in your system, or you have chosen to manually specify an adaptor.

4. 按 "；S"； 键加载指定设备驱动程序。

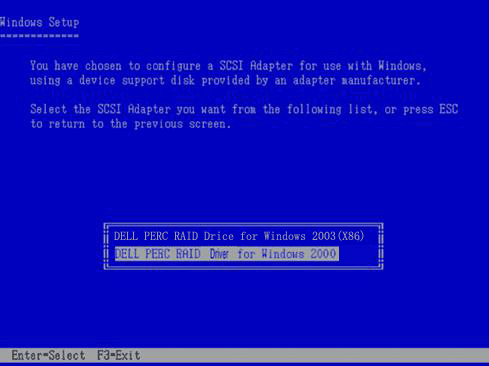

5. 插入硬盘控制卡驱动软盘并按 "；Enter"； ，在设备列表里会有一项服务器所配置的硬盘控制卡的选项，
按 "；Enter"；加亮选择。如：在设备列表里会有一项选项 Dell PERC RAID Products for windows 2000
按 "；Enter"； 加亮选择。
Note ：此项选择由具体阵列卡或 SCSI 控制器型号决定 , 不同的控制器这里显示是不一样的

6. 拷贝完成后，安装程序将返回到设备列表界面。确定 PERC 驱动在列表里，并按 "；Enter"；继续
7. 安装程序搜索系统里其它大容量的设备，如： SCSI 和 IDE 控制器。这个步骤需要几分钟。

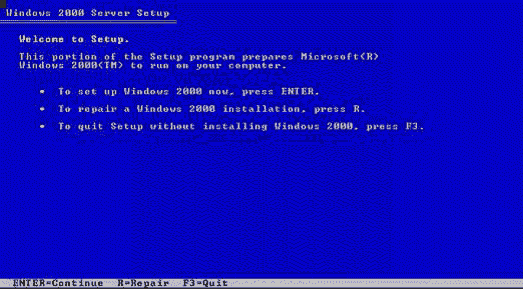

8. 按 "；Enter"； ，安装 Windows 2000 。

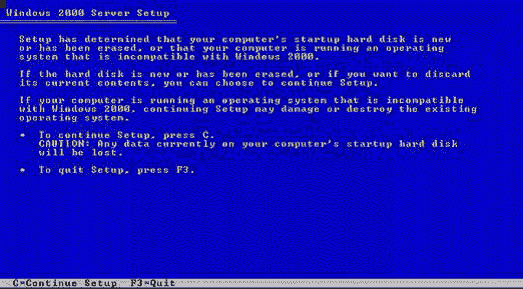

9. 如果系统里没有存在分区信息，您将看到如下画面，按 "；C"；键继续。

10. 阅读许可协议，并按 "；F8"； 键接受。

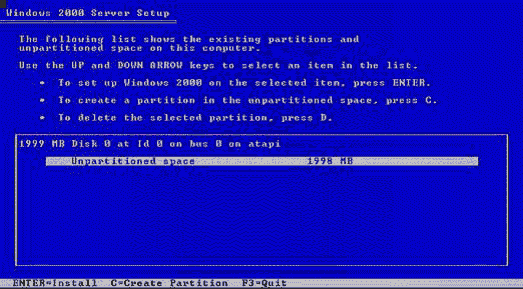

11. Disk 0 包含有未分区的空间，选择未分区空间，并按 "；C"； 键创建分区。 （只适合全新安装）
NOTE: 如果您是修复安装或重新安装，并且有重要数据在硬盘上，请不要删除原有硬盘分区。选择原系统盘进行安装。

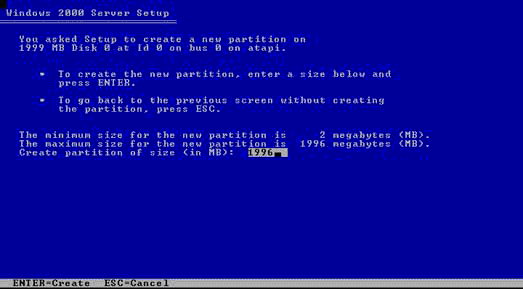

12. 输入分区的大小，并按 "；Enter"； 。
NOTE: 推荐分区的大小为 4096 或更大。

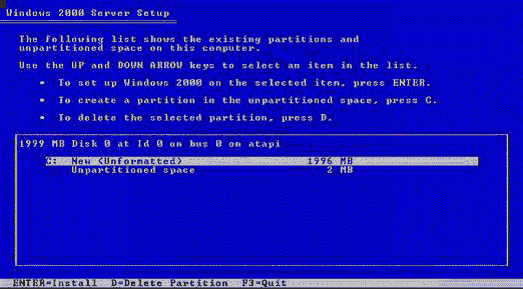

13. 选择 C: New(Unformated) 分区，并按 "；Enter"；。

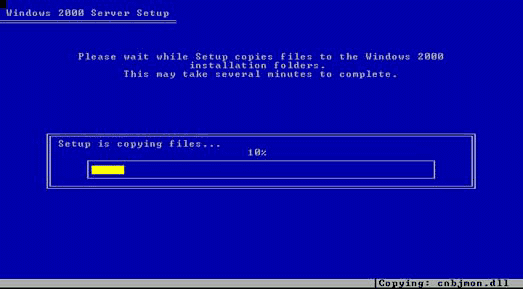

15. 格式化完成后，安装程序开始拷贝文件到系统。

16. 如果您已经取出了 PERC 驱动程序盘 , 将提示您重新插入该盘。系统将拷贝驱动到分区。
17. 当安装程序完成了文件的拷贝，系统将自动重新启动 ( 注：请把软盘取出 !!) ，并且自动启动图形安装部分。

GUI Setup
WINDOWS 2000 系统图形安装过程介绍省略。如要了解详细过程，请查看《 WINDOWS 2000 系统图形安装文档 》。

步骤 4. 驱动程序的安装

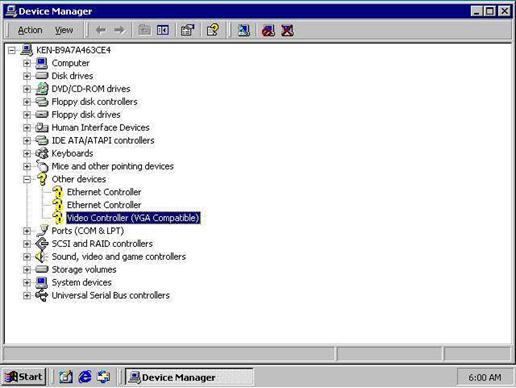

在完成 WIN2000 的安装后，进入桌面，在设备管理器里面能看见 3 个未知设备。

（ 1 ）安装网卡卡驱动

A、网卡驱动： http://ftp.us.dell.com/network/Bcom_LAN_83_W2K_A00.exe

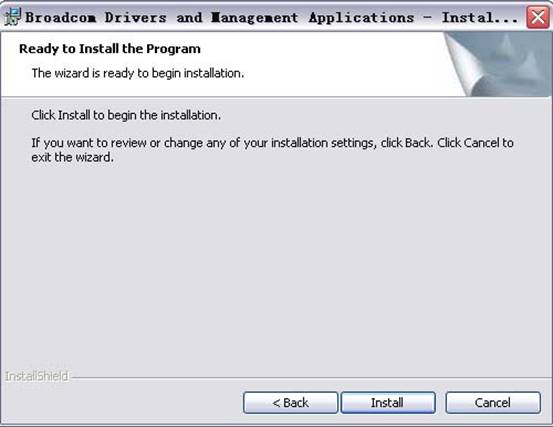

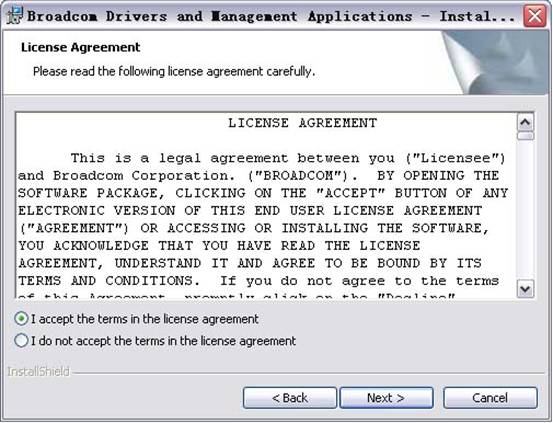

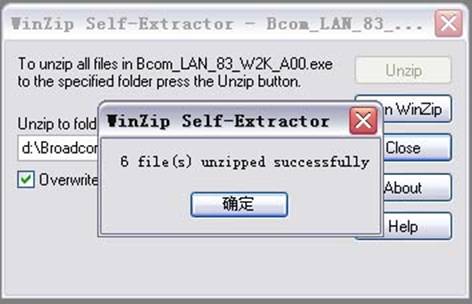

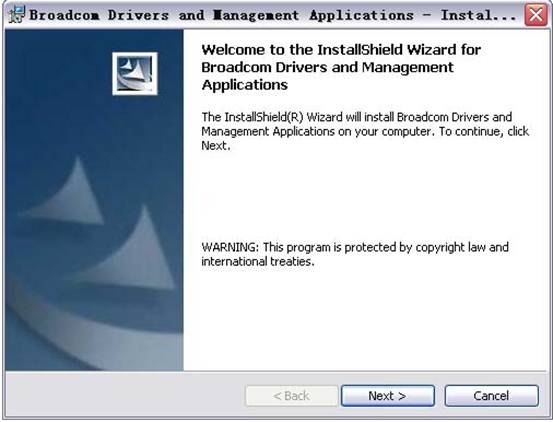

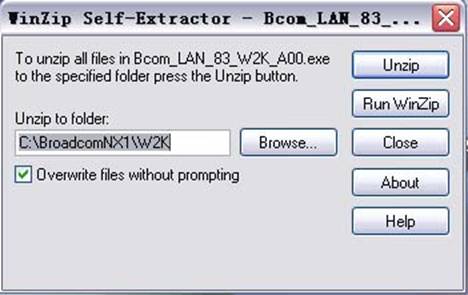

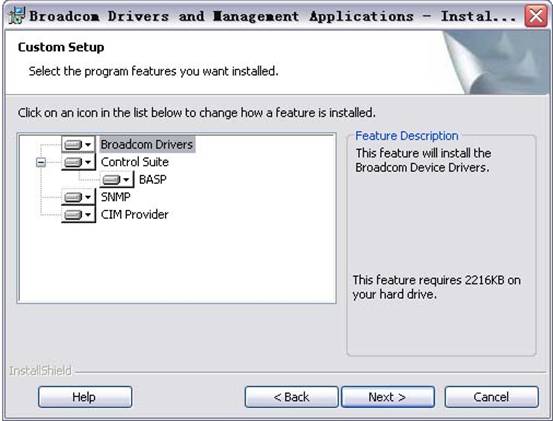

B、安装过程：

（2）安装显卡驱动

A、显卡驱动： http://ftp.us.dell.com/video/R122758.EXE

B、文件解压后都有 SETUP.EXE 的可执行文件安装完后重启系统就能安装完毕所有驱动。

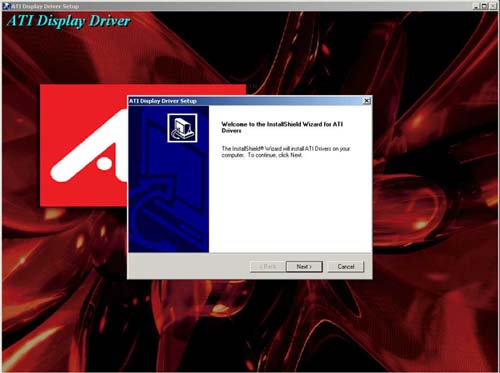

C、安装过程：

①双击SETUP文件,点击NEXT

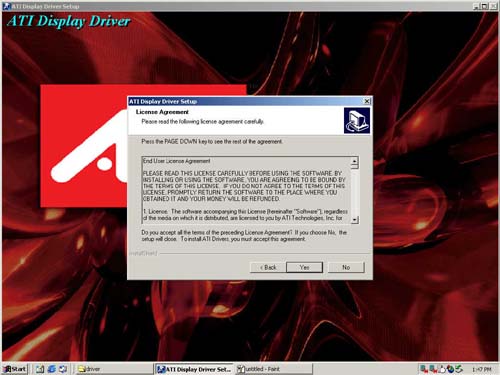

②接受协议,选择YES

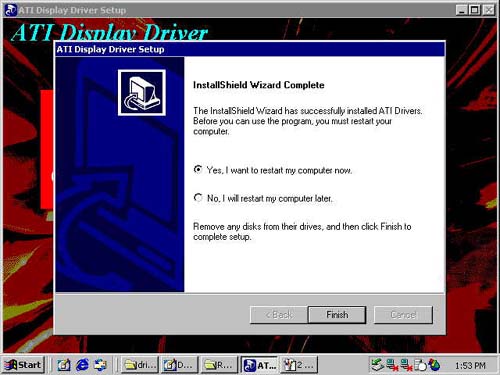

③选择YES,点击Finish,重起服务器，即完成了安装过程。

至此Dell PowerEdge 6950 服务器安装windows2000完成
