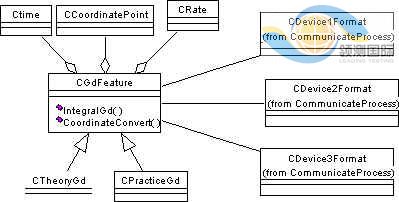

DataProcess 类包是 CTS 类包中的核心部分包括了数据处理所需的所有类，这个类包较复杂这里只给出部分类图，如图 6 所示。 CGdFeature 类是数据处理部分的类它有两个最主要的操作：轨道积分和坐标转换， CTheoryGd （理论轨道）， CPracticeGd （实际轨道）， CCoordinatePoint （轨道坐标）， CRate （目标速度）。
6 DataProcess类包中的部分类及其关系，CAbnormity类包包含异常处理以及操作台应急处理所需要的类，类图略。
2.3 序列图

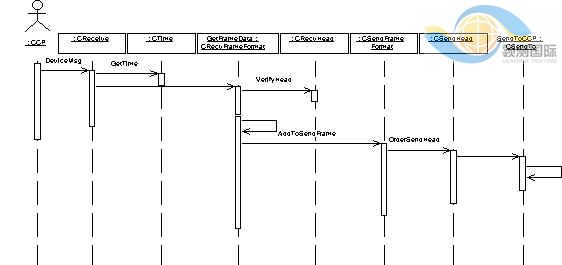

CTS 的动态特性用序列图表示，序列图用来描述一个软件的运作顺序（场景），一个 Use Case 包含多个软件的运作场景。序列图用来刻画 Use Case 图，一个 Use Case 可以有多个序列图，每个场景用一个序列图刻画。合作图与序列图等价，可以由序列图转化得到，两者各有优缺点。序列图对于实时系统的时间要求刻画的很好，但结构不明显；合作图的对象间关系明显但它用消息顺序号表示时间，时间表示不清楚，不太适用于实时系统。 CommuniciateProcess 的序列图如图 7 所示。
 图 7 CommuniciateProcess 的序列图 |
2.4 状态图
CTS 的动态结构主要用来描述活类的动态特性，使用 Rational Rose 的状态图 StateDiagram 来描述。行为导致了状态的迁移，状态图用来显示一个给定类、给定事件的状态。每个状态图都与一个类或一个 Use Case 相关联。状态图刻画软件系统的行为视点，它基于有穷状态自动机的图示机制。一个状态图包括一个类在生命周期内的状态转换和描述。限于篇幅只给出 CTS 的 CGdFeature 类的状态图，如图 8 所示。
图8 CGdFeature类状态图
