使用VSTS 2010 设计软件架构

发布: 2010-4-06 16:03 | 作者: 网络转载 | 来源: 领测软件测试网采编 | 查看: 128次 | 进入软件测试论坛讨论

领测软件测试网

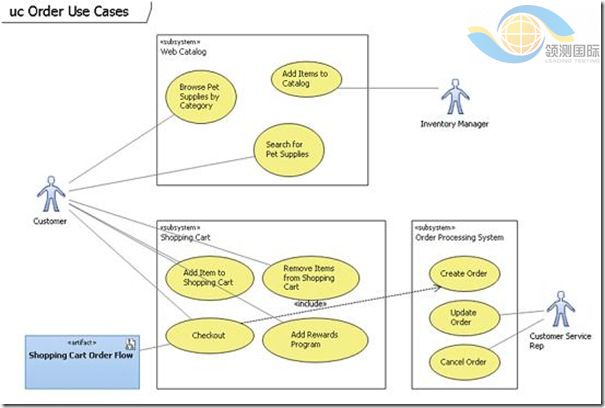

 下面用例图让团队更好地理解应用的功能,并就应用的功能达成一致。

clip_image007

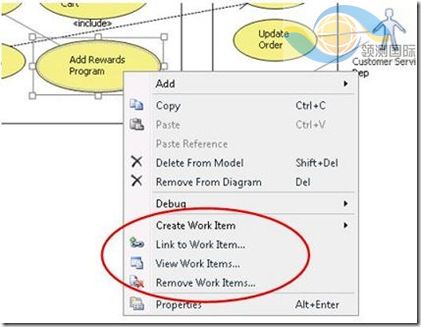

  一旦你有一个UML图,您可以把设计元素创建或链接到Team Foundation Server的工件跟踪系统上。

clip_image008

  确保应用验证

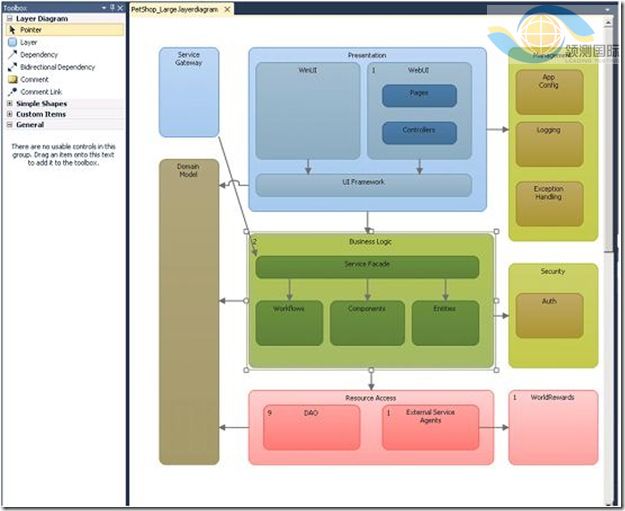

  如果缺陷修复和新功能的实现没有考虑到整体架构设计,随着时间的推移,项目的代码质量会降低。层图设计器和层图验证功能可以为您提供帮助。层图设计器使您能够定义逻辑层和层间的通信路径。一旦您将程序集、命名空间和类关联到层图上的逻辑层,您就可以根据逻辑层的定义对对现有的或新的代码进行验证。例如,在下面的层图中,应用的表示层可以对业务层存在依赖关系。然而,由于表示层和资源之间没有建立依赖关系,任何他们之间的访问调用的试图会导致违反依赖约束的错误出现在编译错误列表中。

clip_image009

  您可以从设计窗口、命令行,甚至在编译过程中进行验证层图。Team Build集成的check-in流程还可以确保违反层图约束控制的代码将不会被允许检入到源代码中。

  这就是在Visual Studio Team System 2010中架构工具的部分功能。你可以在Cameron Skinner的博客了解更多有关信息。

  Namaste!
