mpls配置，公司实验室的一个配置！

领测软件测试网

　　
　　

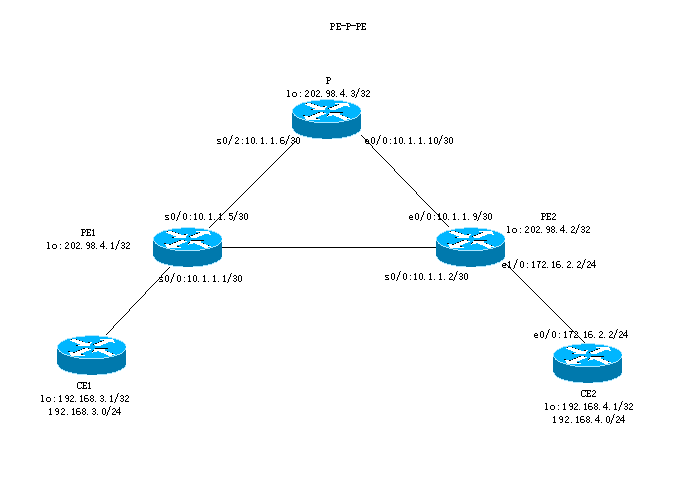

点击查看大图

　　p#s run
　　Building configuration...
　　
　　Current configuration : 998 bytes
　　!
　　version 12.2
　　service timestamps debug uptime
　　service timestamps log uptime
　　no service password-encryption
　　!
　　hostname p
　　!
　　enable secret 5 $1$LWx8$I1u9ZMT7AUUU1H9tE1PiM.
　　!
　　memory-size iomem 15
　　ip subnet-zero
　　ip cef
　　no ip domain-lookup
　　no ftp-server write-enable
　　!
　　!
　　!
　　interface Loopback0
　　 ip address 202.98.4.3 255.255.255.255
　　!
　　interface Ethernet0/0
　　 ip address 10.1.1.10 255.255.255.252
　　 ip ospf cost 20
　　 half-duplex
　　 tag-switching mtu 1508
　　 tag-switching ip
　　!
　　interface Serial0/0
　　 no ip address
　　 shutdown
　　 no fair-queue
　　!
　　interface Serial0/1
　　 no ip address
　　 shutdown
　　!
　　interface Serial0/2
　　 ip address 10.1.1.6 255.255.255.252
　　 ip ospf cost 20
　　 tag-switching mtu 1508
　　 tag-switching ip
　　 clockrate 64000
　　!
　　router ospf 100
　　 log-adjacency-changes
　　 redistribute connected subnets
　　 redistribute static subnets
　　 network 10.1.1.6 0.0.0.0 area 0
　　 network 10.1.1.10 0.0.0.0 area 0
　　!
　　ip http server
　　ip classless
　　ip pim bidir-enable
　　!
　　!
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　 password runway
　　 login
　　!
　　end
　　
　　pe1#show run
　　Building configuration...
　　
　　Current configuration : 1736 bytes
　　!
　　version 12.2
　　no parser cache
　　no service single-slot-reload-enable
　　service timestamps debug uptime
　　service timestamps log uptime
　　no service password-encryption
　　!
　　hostname pe1
　　!
　　logging rate-limit console 10 except errors
　　enable secret 5 $1$Y7mJ$nQ8wqPkeGiH.phCV1I0OC.
　　!
　　ip subnet-zero
　　ip cef
　　no ip domain-lookup
　　!
　　ip vrf vpna
　　 rd 1:100
　　 route-target export 200:1
　　 route-target import 200:1
　　no ip dhcp-client network-discovery
　　no ftp-server write-enable
　　!
　　!
　　controller E1 3/0
　　!
　　!
　　interface Loopback0
　　 ip address 202.98.4.1 255.255.255.255
　　!
　　interface Ethernet0/0
　　 ip vrf forwarding vpna
　　 ip address 172.16.1.1 255.255.255.252
　　 half-duplex
　　 tag-switching ip
　　!
　　interface Serial0/0
　　 ip address 10.1.1.5 255.255.255.252
　　 ip ospf cost 20
　　 tag-switching mtu 1508
　　 tag-switching ip
　　!
　　interface Serial0/1
　　 ip address 10.1.1.1 255.255.255.252
　　 ip ospf cost 100
　　 tag-switching ip
　　 clockrate 64000
　　!
　　router ospf 100
　　 log-adjacency-changes
　　 redistribute connected metric-type 1 subnets
　　 redistribute static metric-type 1 subnets
　　 network 10.1.1.0 0.0.0.255 area 0
　　 network 202.98.4.0 0.0.0.255 area 0
　　!
　　router bgp 100
　　 no bgp default ipv4-unicast
　　 bgp log-neighbor-changes
　　 neighbor 202.98.4.2 remote-as 100
　　 neighbor 202.98.4.2 update-source Loopback0
　　 neighbor 202.98.4.2 version 4
　　 neighbor 202.98.4.2 activate
　　 !
　　 address-family ipv4 vrf vpna
　　 redistribute connected
　　 redistribute static
　　 no auto-summary
　　 no synchronization
　　 exit-address-family
　　 !
　　 address-family vpnv4
　　 neighbor 202.98.4.2 activate
　　 neighbor 202.98.4.2 send-community extended
　　 exit-address-family
　　!
　　ip http server
　　ip classless
　　ip route vrf vpna 192.168.3.0 255.255.255.0 172.16.1.2
　　ip ospf name-lookup
　　!
　　!
　　!
　　line con 0
　　line aux 0
　　line vty 0 4
　　 password runway
　　 login
　　!
　　end
　　　　
　　pe2#s run
　　Building configuration...
　　
　　Current configuration : 1822 bytes
　　!
　　version 12.2
　　no parser cache
　　no service single-slot-reload-enable
　　service timestamps debug uptime
　　service timestamps log uptime
　　no service password-encryption
　　!
　　hostname pe2
　　!
　　logging rate-limit console 10 except errors
　　enable secret 5 $1$1fTh$xuf9cOlwU870HmNykwv3D1
　　!
　　ip subnet-zero
　　ip cef
　　no ip domain-lookup
　　!
　　ip vrf vpna
　　 rd 1:100
　　 route-target export 200:1
　　 route-target import 200:1
　　no ip dhcp-client network-discovery
　　no ftp-server write-enable
　　!
　　!
　　!
　　interface Loopback0
　　 ip address 202.98.4.2 255.255.255.255
　　!
　　interface Tunnel0
　　 ip vrf forwarding vpna
　　 no ip address
　　!
　　interface Ethernet0/0
　　 ip address 10.1.1.9 255.255.255.252
　　 ip ospf cost 20
　　 half-duplex
　　 tag-switching ip
　　!
　　interface Serial0/0
　　 ip address 10.1.1.2 255.255.255.252
　　 ip ospf cost 100
　　 tag-switching ip
　　 no fair-queue
　　!　　　　
　　interface Serial0/1
　　 no ip address
　　 shutdown
　　!
　　interface FastEthernet1/0
　　 ip vrf forwarding vpna
　　 ip address 172.16.2.1 255.255.255.0
　　 duplex auto
　　 speed auto
　　 tag-switching ip
　　!
　　router ospf 100
　　 log-adjacency-changes
　　 redistribute connected metric-type 1 subnets
　　 redistribute static metric-type 1 subnets
　　 network 10.1.1.0 0.0.0.255 area 0
　　!
　　router bgp 100
　　 no synchronization
　　 no bgp default ipv4-unicast
　　 bgp log-neighbor-changes
　　 neighbor 202.98.4.1 remote-as 100
　　 neighbor 202.98.4.1 update-source Loopback0
　　 neighbor 202.98.4.1 version 4
　　 neighbor 202.98.4.1 activate
　　 no auto-summary
　　 !
　　 address-family ipv4 vrf vpna
　　 redistribute connected
　　 redistribute static
　　 no auto-summary
　　 no synchronization
　　 exit-address-family
　　 !
　　 address-family vpnv4
　　 neighbor 202.98.4.1 activate
　　 neighbor 202.98.4.1 send-community extended
　　 no auto-summary
　　 exit-address-family
　　!
　　ip http server
　　ip classless
　　ip route vrf vpna 192.168.4.0 255.255.255.0 172.16.2.2
　　!
　　!
　　!　　　　
　　line con 0
　　line aux 0
　　line vty 0 4
　　 password runway
　　 login
　　!
　　end
