　　基于强大的多网络核心，ISA防火墙除了可以作为网络间的边缘防火墙外，还可以作为网络间的路由器使用。ISA防火墙强大的应用层过滤和状态识别功能，使得ISA防火墙的功能比真实的路由器有过之而无不及。

例如，你可以允许某个Windows下的用户访问某个网络的某种协议，而真实的路由器则只能根据用户的IP地址和数据包的端口来限制；同时，基于ISA防火墙强大的状态识别，你可以阻止包含在HTTPS协议中的非正常数据，而路由器是根本没有办法做到这一点的。
　　
　　有不少朋友在问如何将ISA防火墙配置为内部网络中的二级代理，其实二级代理只是ISA防火墙作为内部路由器的一种情况而已。在纯路由环境下，内部路由器就是一个二级代理，类似于背靠背防火墙模型中的背端防火墙；同时，利用ISA防火墙的Web代理服务和Web链设置，你也可以很方便的设置ISA防火墙只是作为HTTP代理。
　　
　　在这篇文章中，我们以一个包含多个子网的内部网络环境为例，给大家介绍如何将ISA防火墙配置为内部路由器。这些内容都应该是作为ISA学习的进阶内容，在一些简单的环节，或许我会略过。
　　　

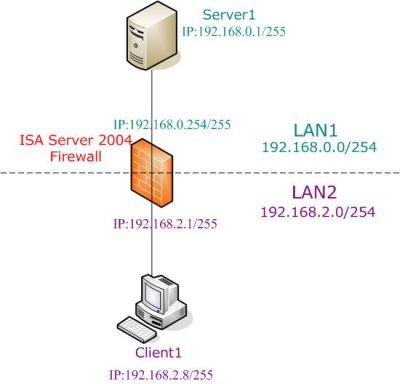

　　各计算机的TCP/IP设置如下，因为不涉及DNS解析，所有计算机的DNS服务器均设置为空：
　　
　　Server1：
　　
　　IP：192.168.0.1/255
　　DG：192.168.0.1
　　
　　ISA 2004 Firewall：
　　
　　LAN1接口：
　　
　　IP：192.168.0.254/255
　　DG：192.168.0.1
　　LAN2接口：
　　
　　IP：192.168.2.1/255
　　DG：None
　　
　　Client1：
　　
　　IP：192.168.2.8/255
　　DG：192.168.2.1
　　
　　其实配置ISA防火墙作为内部路由器不需要什么额外的配置。在安装过程中选择好内部网络，然后建立访问规则就是了。只是在默认情况下，内部网络访问外部网络是通过NAT来的，在有些时候，可能你需要使用路由关系。在使用路由关系时，记得先确定在不同的子网间是否有到对应网络的路由。
　　
　　在这篇文章中，我们将按照步骤来进行：
　　
　　配置内部网络和内部到外部的网络规则（NAT）；
　　建立访问规则；
　　测试LAN2到LAN1的连通性一；
　　配置内部到外部使用路由方式；
　　测试LAN2到LAN1的连通性二；
　　在LAN1的Server1上添加LAN2的路由；
　　测试LAN2到LAN1的连通性三；
　　
　　1、配置内部网络和内部到外部的网络规则（NAT）
　　

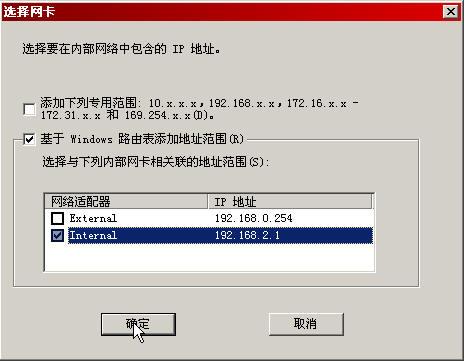

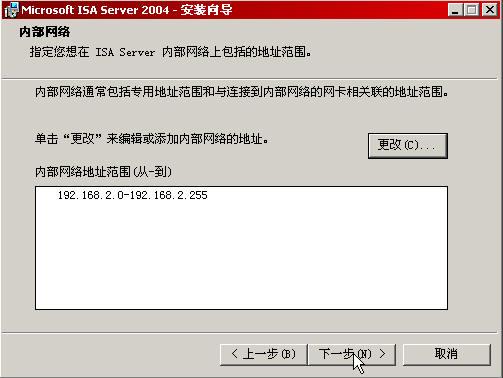

　　我是新安装的ISA防火墙，在安装过程中选择内部网络时，我通过选择网卡来进行选择。如果你已经安装好了ISA防火墙，那么你直接在内部网络属性中进行修改即可。
　　　
　　　

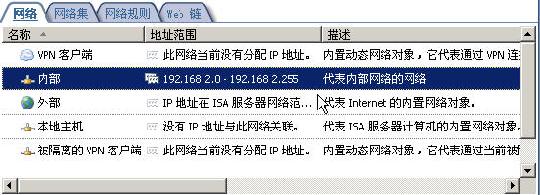

　　安装好后，在ISA防火墙管理控制台的配置的网络节点，你可以在右边网络面板中看到内部网络的地址范围。
　　　

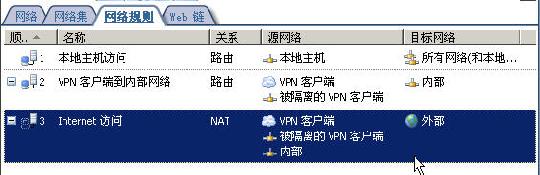

　　默认情况下，内部到外部网络使用NAT方式，在网络规则中很清楚的说明了这一点。
　　　
　　
　　2、建立访问规则
　　
　　现在网络基础元素已经定义好了，我们需要建立访问规则，允许内部（LAN2）到外部（LAN1和其他网络）的访问。
　　
　　右击防火墙策略，指向新建，选择访问规则，规则中需要定义的元素如下：
　　
　　规则名称：Allow Any to Any；
　　
　　规则操作：允许；
　　
　　协议：所有出站通信；
　　
　　访问规则源：所有网络（和本地主机）；
　　
　　访问规则目的：所有网络（和本地主机）；
　　
　　用户集：所有用户；
　　
　　点击应用保存修改和更新防火墙策略；
　　

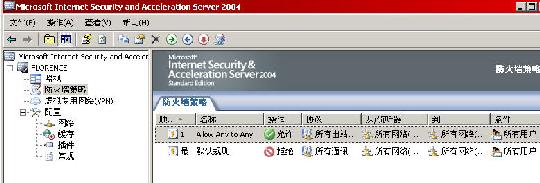

　　建立好后的规则如下图：
　　　
　　在这个试验中，我们只是为了更好的说明试验，所以才定义此Allow Any to Any use Any protocols的“3 Any”规则。在你的商用网络中，请严格限定访问规则中使用的每一元素。
　　
　　3、测试LAN2到LAN1的连通性
　　
　　我们在位于LAN2的Client1上进行测试，Ping位于LAN1的Server1，并访问运行在其之上的FTP服务。
　　
　　/* 在Client1上进行测试*/
　　
　　C:\Documents and Settings\xx>ipconfig
　　
　　Windows IP Configuration
　　
　　Ethernet adapter Loopback:
　　
　　Connection-specific DNS Suffix . :
　　IP Address. . . . . . . . . . . . : 192.168.2.8
　　Subnet Mask . . . . . . . . . . . : 255.255.255.0
　　Default Gateway . . . . . . . . . : 192.168.2.1
　　
　　/* Ping自己的网关（ISA防火墙的LAN2接口）*/
　　
　　C:\Documents and Settings\xx>ping 192.168.2.1 -n 2
　　
　　Pinging 192.168.2.1 with 32 bytes of data:
　　
　　Reply from 192.168.2.1: bytes=32 time=6ms TTL=128
　　Reply from 192.168.2.1: bytes=32 time<1ms TTL=128
　　
　　Ping statistics for 192.168.2.1:
　　Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),
　　Approximate round trip times in milli-seconds:
　　Minimum = 0ms, Maximum = 6ms, Average = 3ms
　　
　　/* Ping ISA防火墙的LAN1接口*/
　　
　　C:\Documents and Settings\xx>ping 192.168.0.254 -n 2
　　
　　Pinging 192.168.0.254 with 32 bytes of data:
　　
　　Reply from 192.168.0.254: bytes=32 time=1ms TTL=128
　　Reply from 192.168.0.254: bytes=32 time<1ms TTL=128
　　
　　Ping statistics for 192.168.0.254:
　　Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),
　　Approximate round trip times in milli-seconds:
　　Minimum = 0ms, Maximum = 1ms, Average = 0ms
　　
　　/* Ping LAN1中的Server1*/
　　C:\Documents and Settings\xx>ping 192.168.0.1 -n 2
　　
　　Pinging 192.168.0.1 with 32 bytes of data:
　　
　　Reply from 192.168.0.1: bytes=32 time=2ms TTL=127
　　Reply from 192.168.0.1: bytes=32 time<1ms TTL=127
　　
　　Ping statistics for 192.168.0.1:
　　Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),
　　Approximate round trip times in milli-seconds:
　　Minimum = 0ms, Maximum = 2ms, Average = 1ms
　　
　　/*访问Server1上的ftp服务*/
　　C:\Documents and Settings\xx>ftp 192.168.0.1
　　Connected to 192.168.0.1.
　　220 External ftp server ready...
　　User (192.168.0.1:(none)): anonymous
　　331 User name okay, please send complete E-mail address as password.
　　Password:
　　230 User logged in, proceed.
　　ftp> dir
　　200 PORT Command successful.
　　150 Opening ASCII mode data connection for /bin/ls.
　　drw-rw-rw- 1 user group 0 Jul 29 17:58 .
　　drw-rw-rw- 1 user group 0 Jul 29 17:58 ..
　　drw-rw-rw- 1 user group 0 Jul 29 17:58 AdminScripts
　　drw-rw-rw- 1 user group 0 Jul 29 17:58 ftproot
　　drw-rw-rw- 1 user group 0 Jul 29 17:58 wwwroot
　　226 Transfer complete.
　　ftp: 收到 314 字节，用时 0.00Seconds 314000.00Kbytes/sec.
　　ftp>
　　

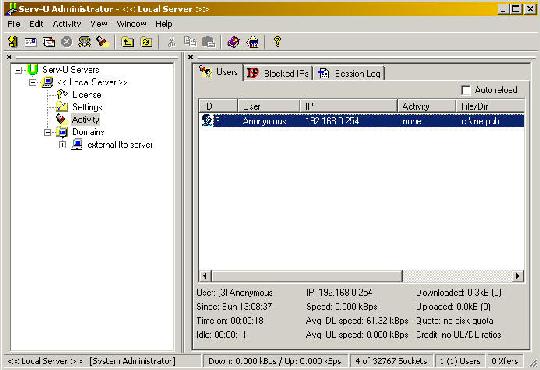

　　此时，我们在Server1上的ftp管理控制台中看看，
　　　
　　注意看客户的IP地址，这是ISA防火墙的LAN1接口的IP。Why？不需要我回答吧。
　　
　　Okay，这个测试就成功结束了。
　　
　　4、配置内部到外部使用路由方式
　　
　　现在我们来修改网络规则，配置内部到外部使用路由方式试试。
　　

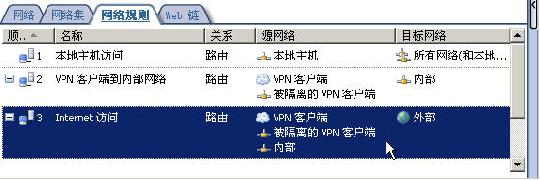

　　点开配置下的网络，在右边的网络规则中双击Internet访问，然后在弹出的属性对话框中，点击网络关系标签，修改为路由。修改后如下图所示：
　　　
　　然后点击应用保存修改和更新防火墙策略。
　　
　　5、测试LAN2到LAN1的连通性二
　　
　　/* 在Client1上进行测试*/
　　
　　C:\Documents and Settings\xx>ipconfig
　　
　　Windows IP Configuration
　　
　　Ethernet adapter Loopback:
　　
　　Connection-specific DNS Suffix . :
　　IP Address. . . . . . . . . . . . : 192.168.2.8
　　Subnet Mask . . . . . . . . . . . : 255.255.255.0
　　Default Gateway . . . . . . . . . : 192.168.2.1
　　
　　/* Ping自己的网关（ISA防火墙的LAN2接口）*/
　　
　　C:\Documents and Settings\xx>ping 192.168.2.1 -n 2
　　
　　Pinging 192.168.2.1 with 32 bytes of data:
　　
　　Reply from 192.168.2.1: bytes=32 time=6ms TTL=128
　　Reply from 192.168.2.1: bytes=32 time<1ms TTL=128
　　
　　Ping statistics for 192.168.2.1:
　　Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),
　　Approximate round trip times in milli-seconds:
　　Minimum =
