在存在多条路由的内部网络中配置ISA Server 2004

领测软件测试网

　　
　　在许多企业的内部网络中，因为计算机数量多或者部门隔离的原因，通常划分了多个子网或者VLAN，通过三层交换机或者路由器来实现子网（VLAN）间的互连。

许多朋友提出了这个问题，如果我在其中的一个子网中配置了通往Internet的连接，那么我应该如何配置ISA Server 2004，以便其他子网的客户能够共享这个子网的Internet连接呢？
　　
　　关于这个问题，我已经在“浅谈ISA Server 2004、KWF中的路由”和“How to ： 如何配置ISA Server 的网络环境”中进行了介绍，在这篇文章中，我给大家详细的介绍一下具体在ISA Server上如何实现。
　　
　　当内部网络中存在多条路由的时候，由于ISA Server不能将内部的接口IP地址设置为默认网关，所以必须手动添加到达这些子网的路由；另外还需要在ISA Server中定义这些子网为内部网络，否则ISA Server会警告配置错误。配置好这些以后，ISA Server就会认为这些子网属于内部网络了，然后任何对于内部网络的访问规则设置都适用于这些子网。
　　
　　注意，这篇文章中我没有详细的列出具体操作的每一个细节，如如何安装ISA Server、如何配置访问规则等等，这些方法在ISA中文站里面已经有很多文章介绍了，我希望你在看这篇文章的时候，已经对ISA Server的操作比较熟悉，并且对网络、路由知识还是有些了解。这篇文章已经跳出了ISA Server的范畴，更多的是属于网络路由的知识，如果你想更好的掌握，建议你最好看看MCSE课程 70-216 如何实现Windows网络基础服务和CCNA 801的书籍，另外，请不要在论坛问我该如何使用route命令来添加路由，WIndows的帮助是最好的老师。
　　
　　下图是我们的试验网络：
　　

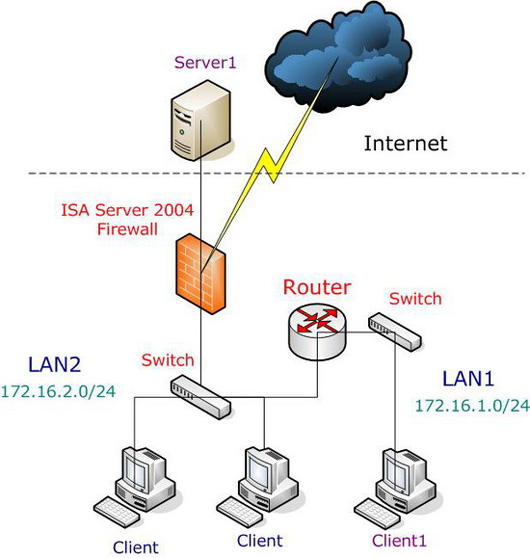

　　LAN1（172.16.1.0/24）和LAN2（172.16.2.0/24）两个子网通过Router相连，位于172.16.1.0/24子网的Client1想通过连接到172.16.2.0/24子网的ISA Server防火墙访问外部网络，Server1是Internet上的一台FTP服务器。
　　　
　　各计算机的TCP/IP设置如下，此试验中不涉及DNS操作，DNS服务器IP地址均设置为空；Router只负责这两个子网间的路由，试验中不会涉及：
　　
　　Client1：
　　
　　IP：172.16.1.2/24
　　
　　DG：172.16.1.1（Router）
　　
　　Router：
　　
　　LAN1 Interface：
　　
　　IP：172.16.1.1/24
　　
　　DG：None
　　
　　LAN2 Interface：
　　
　　IP:172.16.2.254/24
　　
　　DG：None
　　
　　ISA Server：
　　
　　LAN2 Interface：
　　
　　IP：172.16.2.1/24
　　
　　DG：None
　　
　　Internet Interface：
　　
　　IP：61.139.0.1/24
　　
　　DG：61.139.0.1
　　
　　Server1：
　　
　　IP：61.139.0.8/24
　　
　　DG：None
　　
　　我们会按照以下步骤执行试验：
　　
　　在ISA Server上添加到LAN1的路由；
　　
　　安装ISA Server 2004或配置ISA Server 2004，使它的内部网络中包含LAN1；
　　
　　添加访问规则，允许内部访问外部；
　　
　　在Client1上连接Server1进行测试。
　　
　　1、在ISA Server上添加到LAN1的路由
　　首先我们在ISA Server上执行route print，查看当前ISA Server上的路由：
　　
　　c:\>route print
　　
　　IPv4 Route Table
　　
　　Interface List
　　
　　0x1 ........................... MS TCP Loopback interface
　　
　　0x10003 ...00 03 ff fe ff ff ...... Intel 21140-Based PCI Fast Ethernet Adapter
　　(Generic)
　　
　　0x20004 ...00 03 ff fd ff ff ...... Intel 21140-Based PCI Fast Ethernet Adapter
　　(Generic) #2
　　Active Routes:
　　
　　Network Destination NetmaskGateway Interface Metric
　　
　　0.0.0.0 0.0.0.061.139.0.1 61.139.0.1 20 61.139.0.0 255.255.255.0 61.139.0.1 61.139.0.1 20
　　61.139.0.1 255.255.255.255 127.0.0.1 127.0.0.120
　　61.255.255.255 255.255.255.25561.139.0.1 61.139.0.1 20
　　127.0.0.0 255.0.0.0127.0.0.1127.0.0.1 1
　　172.16.2.0255.255.255.0 172.16.2.1 172.16.2.1 20
　　172.16.2.1 255.255.255.255 127.0.0.1 127.0.0.1 20
　　172.16.255.255 255.255.255.255 172.16.2.1 172.16.2.120
　　224.0.0.0 240.0.0.0 61.139.0.1 61.139.0.1 20
　　224.0.0.0240.0.0.0 172.16.2.1 172.16.2.1 20
　　255.255.255.255 255.255.255.255 61.139.0.1 61.139.0.1 1
　　255.255.255.255 255.255.255.255 172.16.2.1 172.16.2.1 1
　　Default Gateway: 61.139.0.1
　　===========================================================================
　　Persistent Routes:
　　
　　None
　　　
　　可以看出，当前的默认路由是61.139.0.1，没有到达LAN1（172.16.1.0/24）的路由，所以，在ISA Server上Ping Client1的IP是不通的，
　　
　　c:\>ping 172.16.1.2 -n 2
　　
　　Pinging 172.16.1.2 with 32 bytes of data:
　　
　　Request timed out.
　　
　　Request timed out.
　　
　　
　　Ping statistics for 172.16.1.2:
　　
　　Packets: Sent = 2, Received = 0, Lost = 2 (100% loss),
　　
　　现在，我们来手动添加一条路由，
　　
　　c:\>route add 172.16.1.0 mask 255.255.255.0 172.16.2.254
　　
　　命令执行成功，我们再Ping一下，
　　
　　c:\>ping 172.16.1.2 -n 2
　　
　　Pinging 172.16.1.2 with 32 bytes of data:
　　
　　Reply from 172.16.1.2: bytes=32 time=7ms TTL=63
　　
　　Reply from 172.16.1.2: bytes=32 time=1ms TTL=63
　　
　　Ping statistics for 172.16.1.2:
　　
　　Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),
　　
　　Approximate round trip times in milli-seconds:
　　
　　Minimum = 1ms, Maximum = 7ms, Average = 4ms
　　

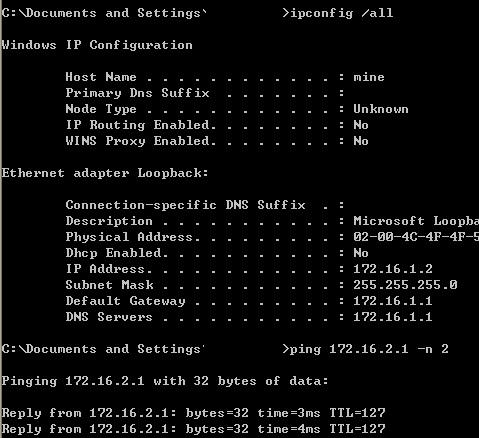

　　此时，Ping成功了，同样的，我们在Client1上Ping ISA Server试试
　　　
　　如图，也成功了，至此，ISA Server到LAN1的路由配置就已经完成了。
　　
　　2、安装ISA Server 2004或配置ISA Server 2004，使它的内部网络中包含LAN1
　　我这台ISA Server是已经安装好了ISA Server 2004的，所以只需要修改内部网络的属性即可。但是从网络规划的角度，你应该是先配置好你的基础网络，再安装ISA Server，这样可以避免很多难以预料的问题。
　　

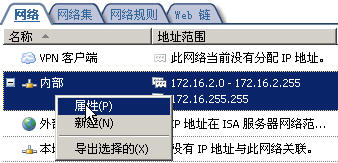

　　如图，在ISA Server 2004控制台，点击配置，再点击网络，右击内部网络，选择属性。注意：此时可以看到，内部网络中的地址只包含172.16.2.0/24这一个子网。
　　　

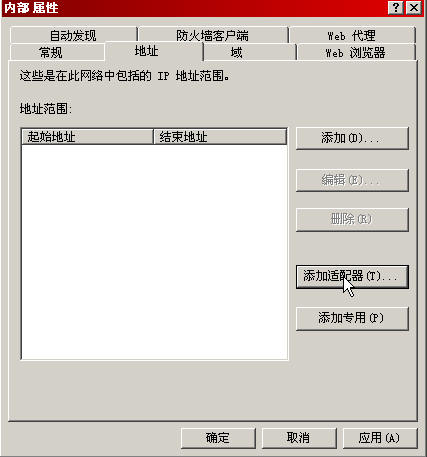

　　在弹出的内部属性对话框，点击地址，删除过去的172.16.2.0/24，点击添加适配器
　　　

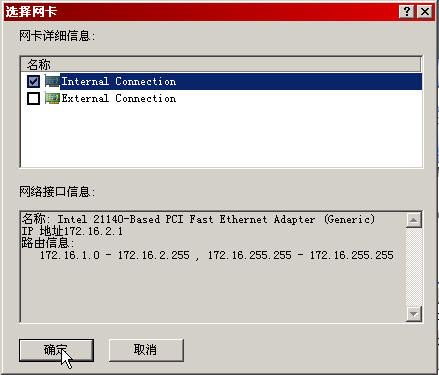

　　在弹出的选择网卡对话框，勾选连接内部网络的Internal Connection，注意看网络接口信息中显示的内容，显示了路由信息包括172.16.1.0－172.16.2.255，它会自动从路由表中获取网络地址信息。一般情况下，建议你都采取添加适配器的方式来添加你的内部网络，因为它可以自动识别你的网络路由情况，但是如果这样获取的内部网络地址中包括了多余的地址，请删去并检查你的路由表。
　　　

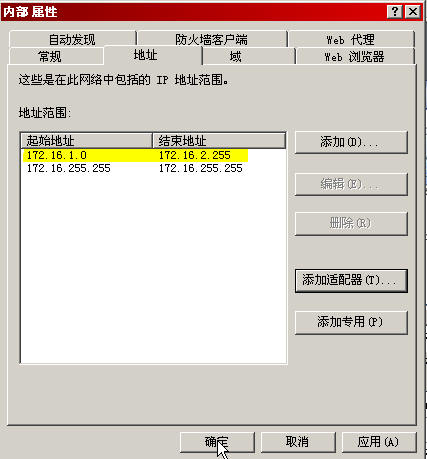

　　点击确定后，内部网络属性如下
　　　
　　再次点击确定；
　　
　　3、添加访问规则，允许内部访问外部

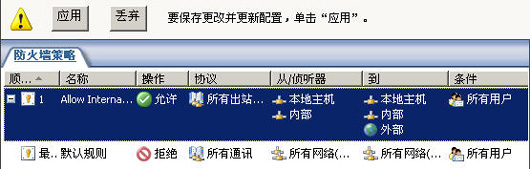

　　添加访问规则是ISA Server最基本的操作，在此我就不多重复了。如下图，我建立好了一条允许本地主机、内部访问本地主机、内部和外部网络的所有协议的访问规则。点击应用以保存修改和更新防火墙策略；
　　　
　　4、在Client1上连接Server1进行测试
　　我现在Client1上Ping Server1试试，
　　
　　c:\>ping 61.139.0.8 -n 2
　　
　　Pinging 61.139.0.8 with 32 bytes of data:
　　
　　Reply from 61.139.0.8: bytes=32 time=13ms TTL=126
　　
　　Reply from 61.139.0.8: bytes=32 time=9ms TTL=126
　　
　　Ping statistics for 61.139.0.8:
　　
　　Packets: Sent = 2, Received = 2, Lost = 0 (0% loss),
　　
　　Approximate round trip times in milli-seconds:
　　
　　Minimum = 9ms, Maximum = 13ms, Average = 11ms
　　
　　成功了，我们再使用ftp连接上去试试：
　　
　　C:\>ftp 61.139.0.8
　　
　　Connected to 61.139.0.8.
　　
　　220 Serv-U FTP Server v5.1 for WinSock ready...
　　
　　User (61.139.0.8:(none)): anonymous
　　
　　331 User name okay, please send complete E-mail address as password.
　　
　　Password:
　　
　　230 User logged in, proceed.
　　
　　ftp> dir
　　
　　200 PORT Command successful.
　　
　　150 Opening ASCII mode data connection for /bin/ls.
　　
　　drw
