　　首先要提到的是这里的内网是指一般我们网吧内部环境的内网，对局域网内网我没什么好说的。一个基本条件：一个公网IP，对网关有操作权限。

FTP服务器端192.168.0.100，我选用Win2K+Serv-U 6.1.0.0，很普通常用的一个组合网关是最简单的双网卡PC，一接外网一接内网，这里假设外网IP为218.4.218.4，内网IP为192.168.0.1。

提一些概念性的东东：

一次完整的FTP会话，包含有两个连接，一个称之为命令通道，一个称之为数据通道。命令通道用来传递一些"命令"和反馈，包括用户名密码登陆，而且众所周知是明文数据通道用来传递实际数据----列目录、文件传输，一旦需要列目录或文件传输，数据通道就会被建立起来，这里分两种方式，一是 PORT二是PASV。

你会在因特网上找到许多FTP服务器，有的要么只支持PORT，有的要么只支持PASV，有的是因为考虑安全因素，有的是因为条件限制等等。我想把我的FTP做成PORT和PASV方式都能支持的，这样不会使客户端在连接上受到困扰，特别是一些新手，对于PORT和PASV的定义，比较容易理解的解释是针对FTP服务端而言的：

PORT是主动模式，在建立数据通道时，服务端去连接别人；

PASV是被动模式，在建立数据通道时，服务端被别人连接；

建立数据通道时，用PORT模式还是PASV模式，选择权在于FTP客户端。

现在要做的，就是端口映射了，最基本的是命令通道的映射，这里选用默认的21，我想把在网关外网接口收到的对218.4.218.4端口21的连接请求，转发到192.168.0.100的21端口去。

Win2K网关

系统自带简单的端口转发程序，就是能给我们提供连接共享的ICS/RRAS，这两种方式原理是一样的，而且都能提供这类业务的端口转发设置过程比较简单，我也不抓图了，以前有过很多。

就是在"服务与端口"中，注册一条类似"公用网络与端口218.4.218.4:21 To 专用网络与端口192.168.0.100:21"这样格式的规则设置好后，别人就能访问你的内网FTP服务器了，但你很快会发现你的FTP服务器只支持 PORT方式，如果客户端也在内网环境则PORT方式也用不了了这是为什么呢？我们来分析一下，因为在PASV方式，服务器接到客户端的PASV命令后，会指定一个本地的随机端口来作为PASV端口，并通知客户端，然后等待客户端的连接，在通知消息里包含有FTP服务器的IP地址和打开的PASV端口，我 FTP服务器的IP地址是什么？

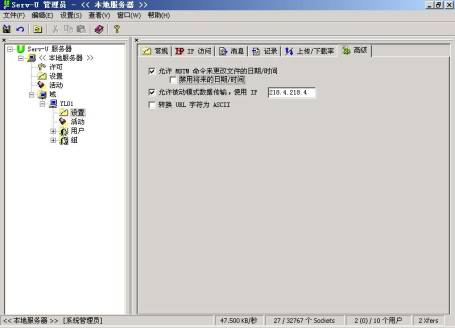

现在是192.168.0.100，那么对方收到的PASV通知将是这样格式的227 Entering Passive Mode (192,168,0,100,m,n)mn是定义了PASV端口的值，计算方式是m*256+m，如果这里m是10而n是20，那么PASV端口就是 2580客户端收到这条通知后，当它想发起数据通道的连接，它会向192.168.0.100:2580这个目标地址发送SYN请求，毫无疑问将不会收到应答，因为这个IP在公共网络事实上是不存在的解决的办法是让FTP服务器发送带公网IP的PASV通知，我们的Serv-U支持这个功能。

然后在网关上把需要打开的PASV端口跟21端口一样做映射到192.168.0.100

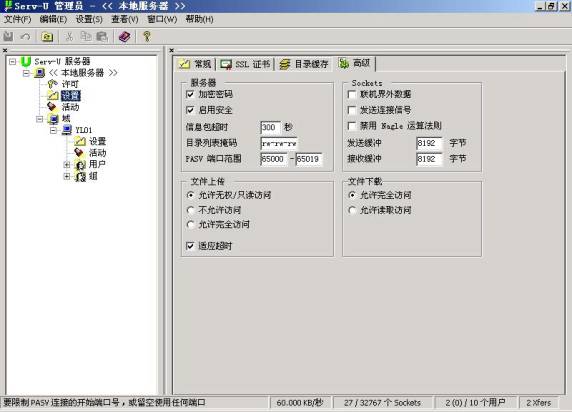

你也许会疑惑了，PASV是服务器动态打开的随机端口，我怎么会知道它会用哪个？怎么映射啊？没有问题，Serv-U同样可以定义每次使用固定的PASV端口，当然为了同时承接多个连接会话，你需要多设置几个成一段，然后在网关上一一对应映射到FTP服务器上去，图中设置了20个。
