金道佳业图形化电信网络分析系统

领测软件测试网

电信网管系统是为电信客户提供电子化网络运行维护服务的支撑系统。图形化电信网络分析系统（以下简称为GTAS）作为电信网管系统的数据分析终端，提供了基于电子背景地图的图形化界面，可协助网管人员实时、直观

的监测网络状态，保持网络的良好运行状态，适用于省级或地区级的电信客户使用。

　　电信管理网(TMN)中涉及的主要业务数据包括配置数据、告警数据和性能指标信息，如何对这些数据进行统一的综合管理，并以直观的、图形化的方式进行业务数据分析，这是许多电信网管部门面临的难题。在综合分析电信网络所固有的地域特征的基础上，我们提出了基于地理信息系统（GIS）进行图形化展现的处理思路，并开发了GTAS图形化电信网络分析系统。

　　电信网络中的各种网元（OMC,BSC, SITE和CELL）可以在电子背景地图中显示，告警数据、配置数据、性能指标对可以直接到所属网元，客户使用直观、便捷，对于网管工作效率的提供很有帮助。

(一)产品历程

2004年9月：正式启动了GTASv1.0系统的开发     2005年2月：GTASv1.0系统研制成功     2005年3月：GTASv1.0成功通过VeriTest的“微软平台测试”     2005年4月：GTAS在某省移动公司投入实际运行

(二)微软的基础软件

本系统全面采用了微软的技术解决方案，运行于Windows平台上。所需支撑软件包括：     Windows Server 2003/XP/2K     Microsoft SQL server 2000     DotNet Framework运行支持平台

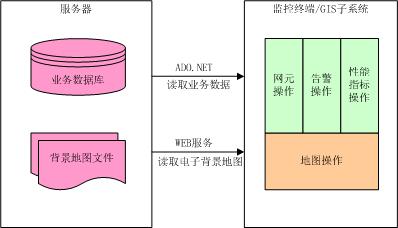

(三)系统结构示意图

(四)核心功能

GTAS系统采用了客户端/服务器（C/S）结构，服务器端采用MS SQL Server 2000存储数据，而客户端采用Visual Studio.NET作为开发平台。客户端使用WEB Service从服务器获取地图文件，使用ADO.NET访问业务数据库，属于比较典型的智能客户端应用系统。 　　 其中，在服务器端存储客户端所需的电子背景地图和业务数据，包括配置信息、告警信息和性能指标信息；客户端到服务器来读取地图文件和业务数据，然后再本地机上执行相应的操作。 　　 GTAS的主要功能包括： 　　 地图基本操作 　　 包括电子背景地图的加载、显示，以及基本地图操作如缩小、放大、平移、全景等操作。 　　 网元操作 　　 包括网元的查找、定位，以及网元标注，分色标记，察看网元基本信息等操作。 　　 告警操作 　　 包括告警闪烁，告警接收以及察看详细告警信息。 　　 　　 性能指标操作 　　 包括性能指标查询、性能指标分析、矩阵图监控以及格式刷等。

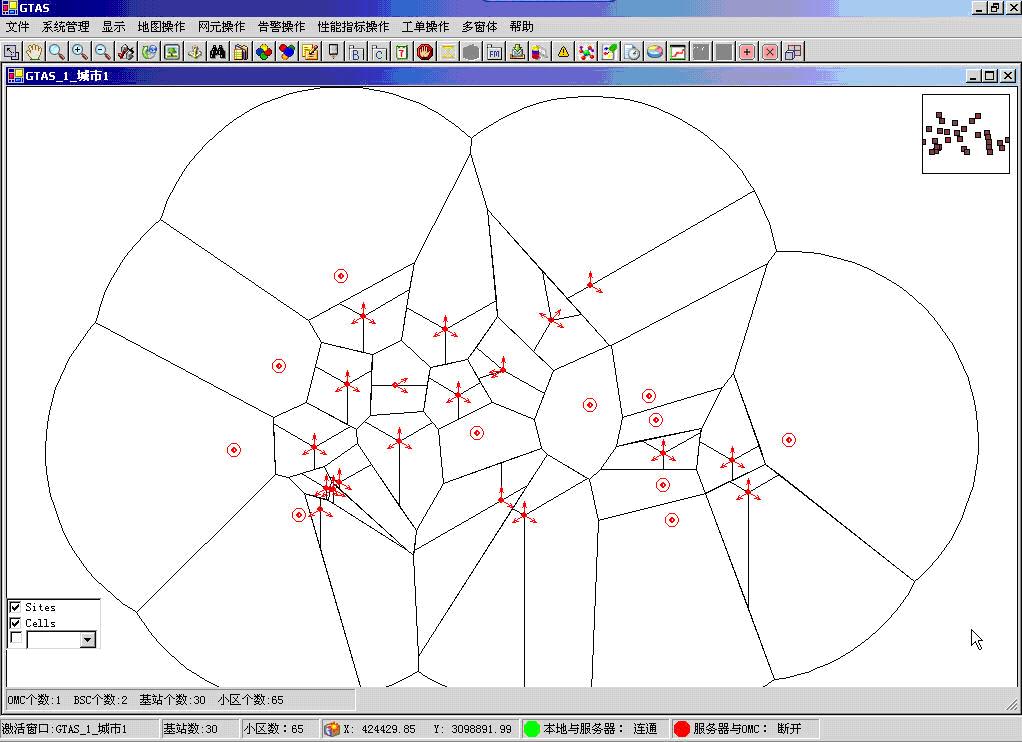

(五)系统界面实例

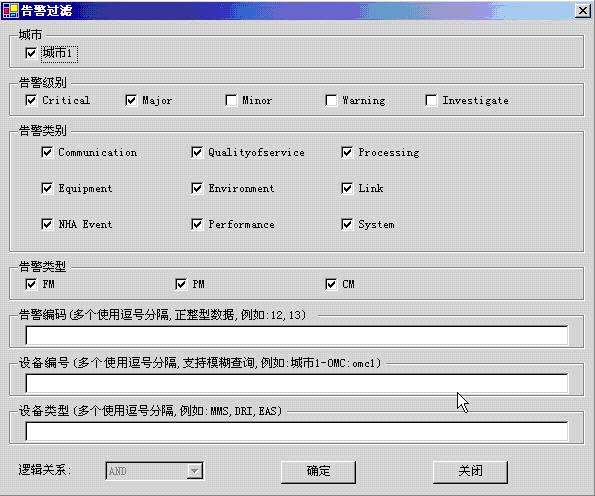

(六)告警过滤窗口

(七)系统特点

系统的优点 　　 基于.NET框架进行开发，缩短了开发时间，开发效率较高。 　　 借助web Service，系统具有良好的架构和可扩展性 　　 系统支持无连接的数据源，在网络中断时配置数据功能仍然可以使用 　　 适用客户情况 　　　 客户：电信运营企业中的网络管理部门
