　　医院内部的计算机网络是否需要千兆的速率？回答是肯定的，复旦大学医学院附属眼耳鼻喉科医院（简称五官科医院）作为华东地区著名的医学研究机构，最近完成了网络的建设改造，将超过200名用户的计算机网络升级为千兆速率的以太网络。
　　

　　医院中心需求分析
　　
　　五官科医院是一所集医疗、教学、科研为一体的三级甲等眼耳鼻喉科专科医院，为方便内外信息交流，五官科医院本着“总体规划、起点先进、设计完整、分步实施”的原则，计划以医院的业务为导向，以医院的实际需求为基础，以计算机和通信技术为手段，分期分批建设医院的信息管理系统。
　　整个系统的网络平台规划为若干个功能相对独立的局域子网，通过快速主干网互联，构成整个医院的网络拓扑。同时，位于各局域子网的数据库服务器构成一个服务于全院业务工作的、快速的、分布式的数据库希统。 点击查看大图
　　

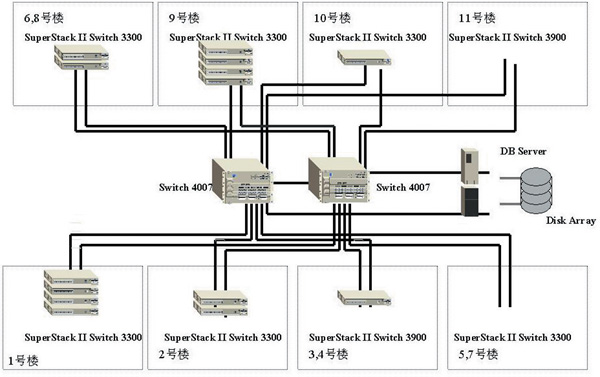

　　五官科医院网拓扑图
　　
　　在处理方面，医院计划采用目前较为成熟、且被广泛应用的主流技术――客户机/服务器体系结构来实现医院的日常业务处理，采用目前比较流行的、先进的“数据库/Web服务器/浏览器”三层结构的技术来实现医院的管理层信息管理。
　　
　　系统设计与产品选择
　　
　　整个五官科医院信息网络系统采用集中型信息处理模型，网络的各种应用处理主要集中在网络中心，主要由网络中心计算机系统完成，所以网络中心应用系统的网络平台性能与可靠性要求非常高，要求是一个实时系统，不允许有服务中断。
　　根据五官科医院应用情况，3Com公司上海地区的集成商友田科技有限公司为五官科医院网络设计提出以下方案：在综合楼网络中心选用3Com公司的Switch 4007局域网络交换机，并采用双机冗余方案；在医院其他各楼网络接入中心选用SuperStack II 3300局域网络交换机堆叠，或选择SuperStack II 3900，在Switch 4007与楼层交换机之间，采用可靠、高速的千兆以太网络技术实现连接。
　　在系统设计中，3Com Switch 4007网络交换机支持网络模块的热插拔，在系统进行正常检修、维护时，可以保证系统不间断持续运行。
　　医院希望采购的设备能够支持IEEE 802.1Q协议，从而能够满足院内各部门之间通过虚拟子网(VLAN)隔离各部门网段之间的流量的要求，这一要求3Com公司的设备可以很好地满足。而且，3Com的交换机支持IEEE 802.1p协议，能满足医院为不同的网络流量划分优先级别，以传输大数据量图形文件的要求，五官科医院对这一点感到非常满意。
　　出于网络系统可靠性角度的考虑，这个系统在计算机中心局域网络设计中还为骨干网络交换机进一步配置双机容错，从设备角度、配置角度保证了应用的持续性能。
　　
　　网络安全性保障
　　
　　局域网络的安全性是任何网络设计所不能避免的问题，VLAN虚拟网络的划分，既提高了网络的带宽利用率，又起到网络应用有效隔离的作用，提供了内部网络的安全屏障。
　　在网络平台一级，Switch 4007、3300、3900支持虚拟网络设置，支持基于网络第二层端口的VLAN划分，通过将不同的用户、按不同应用需求划类于不同VLAN，整个网络可以有效地控制信息流动，防止非法用户访问敏感数据。
　　Switch 4007、3300、3900通过加配第三层交换模块，还可以支持基于网络第三层的VLAN分割，可按网络第三层协议组织虚拟网络，进一步提高了网络安全设置的灵活性。更进一步，4007、3300、3900通过虚拟网络技术，可将VLAN划分延展至3Com用户级网络交换机中，在网络规模扩展时，保障网络安全管理的有效性。
　　
　　网管系统
　　
　　整个系统利用3Com公司的Transcend 网管软件，将智能网络设备代理分层，把网络设备集成到逻辑相关的组中，利用强有力的应用工具将它们作为一个对象(Object)来进行管理。其具体特点是：
　　(1) 网管协议支持：Transcend支持SNMP和RMON。
　　(2) MIB支持：Transcend支持各种SNMP MIB，包括：MIB II、Bridge MIB、Ethernet MIB、SONET MIB、Virtual MIB等。
　　(3) 网管平台：Transcend适用于如下网管平台：HP OpenView/UNIX、SunNet Manager/UNIX Solaris、IBM NetView for AIX/UNIX AIX等。
　　(4) 网管功能：3Com的网管软件产品Transcend具有对网络进行配置管理、性能管理、安全管理及失效管理等功能，网管软件的模块化结构可实现在少量投资的基础上逐渐扩展系统规模。
　　
　　网络务实应用
　　
　　五官科医院的网络系统加速了用来进行病例分析的、大小从3M到100M不等的大量图形文件的实现与交换，加强了基础科学研究者与临床工作人员之间的交流与协作，也加强了医院内部同医保局的联系和管理。通过医院内部财务主机同上海市医保局系统之间的Telnet和Web连接，相关管理人员可以从网络上获悉医院财务状况与病员记录，监督和促进医保项目的完成。
