　　网络方案，根据具体的需求及应用领域，会呈现多种组网方式。但不管是何种组网方式，网络的稳定性与可靠性，以及网络组建的投入成本等方面都是应该考虑的问题。本文主要针对20-30人的小型办公场合，提出一套组网解决方案，希望能对大家有所帮助。
　　

　　一、确定网络需求
　　
　　所谓网络需求，也就是在组建网络之初，要明确此网络环境的用途，主要用来做什么，要实现什么样的网络应用等问题。作为20-30人的小型办公环境来说，最多的就是文件资料的传递和共享访问互联网的应用；网络带宽要求不是很高，联网设备的选择上可以考虑够用就行的原则；而共享互联网，申请ADSL宽带也能足够应付。目前宽带服务提供商针对小型办公网络用户提供了多种资费可供选择，价格也相当实惠。
　　
　　二、确定网络连接拓扑
　　
　　这一步骤中，主要考虑所有计算机所处位置。因为办公场合的移动性并不是很强，所以这里弃无线而选择有线局域网方式，这样就会涉及到布线的问题；另外，考虑到网络管理的方便，也尽量将局域网控制中心单独放置，不要拿出来公用。
　　
　　然后就是具体的组网方式，因为要实现局域网到互联网的共享访问，而且考虑到成本问题，所以这里采用“ADSL Modem+宽带路由器+交换机+客户机”的模式。宽带路由器就相当于一台共享上网服务器，客户机通过这台“共享上网服务器”即可实现互联网共享。
　　
　　三、确定网络设备。
　　
　　根据前面确定的网络模式，需要添置的网络设备主要为宽带路由器和交换机。因为ADSL Modem在安装宽带时服务商会免费提供，而网卡一般计算机都已自带，当然还需要支持10/100M自适应适度的网线，来将所有的网络设备与计算机相连。
　　
　　1.宽带路由器。
　　
　　宽带路由器是组网方式中最重要的设备。为了获得良好的共享速度及稳定的性能，大家在选择此种设备时应多参考相关资料，IT168网站上也有很多关于宽带路由器选购的文章。目前这些设备价格也接近底线，一般400元左右即可购得一款适合办公场合使用的、性能不俗的产品。比如D-Link（友讯网络）的 DI-704UP，就是一款不错的产品：
　　
　　DI-704UP 是一款集多种功能于一身的路由器。它提供带有坚固的防火墙安全特性的宽带Internet共享功能，带有打印服务器，内置的4端口交换机能提供现成的打印机和工作站连接。它适用于家庭、小型办公室和那些正在寻找高级的管理设置、网络保护和基于策略的内容过滤的企业用户。目前大致售价在320元左右。
　　
　　2、交换机
　　
　　选购交换机时，主要注意应为局域网的升级留有一定的剩余端口。此网络环境规模为20-30台，因此建议最好选择24口+16口的端口搭配；这样不仅保证了网络的正常使用，也方便调整客户端位置、留有足够的故障调试端口和升级端口。这里同样选择了D-Link的产品。
　　
　　24口交换机：DES-1024R
　　
　　这是一款具有高灵活性的非网管10/100Mbps工作组交换机，能够无缝地集成10BASE-T和100BASE-TX的设备，使之共处于一个网络内而无须更改网络结构；为普通办公网络提供了一种经济、有效的快速以太网解决方案。目前大致售价在920元左右。
　　
　　16口交换机：DES-1016R
　　
　　这款产品跟上面介绍的那款24口的，在性能方面同属一个规格，只是端口有所减少。在连接两台交换机时，选择同一品牌的近似型号，可以获得最好的性能。这款产品目前大致的售价在700元左右。
　　
　　四、确定设备的连接。
　　
　　连接肯定需要双绞线，而在双绞线的选择这里没有过多提及。大家在选择时尽量考虑口碑好、质量确实过得去的产品即可；另外建议做个交换机柜，将两个交换机分层放置，留出必要的空间以供散热。
　　
　　具体连接上，将ADSL Modem的LAN口和宽带路由器WAN口相连，宽带路由器一般还有4个LAN口，可以分别连接两台交换机，也可直接连接其他计算机。这里注意，在宽带路由器到达交换机这条“路”上有两种连接方式：
　　

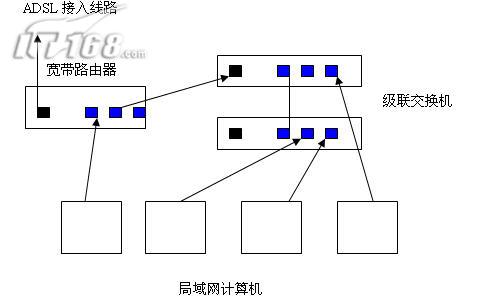

　　两台交换机级联，其中一台交换机再与宽带路由器连接。这种连接方式可以方便交换机的管理，连接示意如下图所示。
　　　
　　宽带路由器分别与两台交换机连接。在需要设置不同的网段，实现不同的网络应用时可应用此连接方式，连接示意如下图所示。
　　
　　通过以上硬件的选择与连接，一个小型的办公网络便组建完成。接下来是简单的软件设置。首先是宽带路由器，需要依其说明书配置好路由功能，这样局域网用户才能共享上网；同时最好打开宽带路由器的DHCP功能，这样所有局域网计算机即可自动获取IP地址。这些设置过程也是非常简单的，读者朋友也看出来了，本文主要介绍网络的硬件组件，所以有关局域网软件配置，请参阅IT168其他文章资料。
