电信动力及环境集中监控系统解决方案

发布: 2007-6-23 15:23 | 作者:   | 来源:   | 查看: 14次 | 进入软件测试论坛讨论

领测软件测试网




[系统概述]
    动力设备及环境集中监控系统是用现代电子监测、控制装置代替人工,对分布的通信局(站)的电源、空调、油机、蓄电池、高低压配电等多种设备和环境的各种参数、图象、声音等进行遥测、遥信和遥控,实时监测其运行参数,诊断和处理故障,记录和分析相关数据,从而实现通信局(站)少人或无人值守,并对设备进行集中监控和集中维护的计算机控制系统。它是数据采集、网络传输、计算机软件/硬件设备和其它多种技术的综合应用。

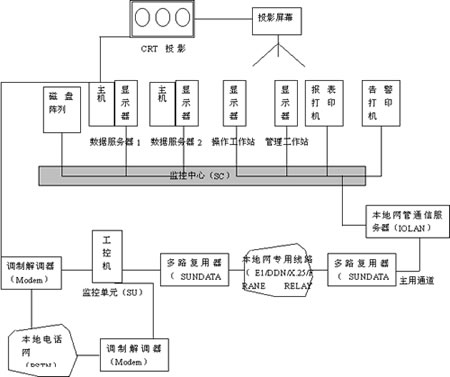

 [系统框图]<STRONG><A href=电信动力及环境集中监控系统解决方案" />


[系统原理]
    本系统采用两级组网体系,对应通信端局(站)、城市实行两级电信管理体制。在城市级,另设立分监控中心,以实现监控目的。
    控制结构采用分层递阶控制结构,即控制功能按层次分布,各层从上一层接受命令并向上反馈信息,向下一层发送命令并接受下一层的反馈信息,而横向协调工作交由上级解决。本系统结构特点为:
    1、 城市级本地网中心设置一个监控中心,另设分监控中心;
    2、 监控中心与本地网管中心连接,整个辖区范围内的动力及环境集中监控系统经本地网管中心进入监控中心;
    3、 不设监控站,每个通信端局(站)设置一个监控单元,每个监控单元根据监控参量的具体情况,配置若干监控模块;
    4、 对于智能模块设备,它本身配备有监控模块,拥有智能口。对于非智能设备,监控模块提供数字I/O接口、模拟I/O接口、计数输入接口分别与非智能设备的相应监控点连接;
    5、 结点中的数据在纵向之间流动。

[系统配置]
    1、 监控下位机:机箱IPC-810A/6114P4-270/主板IPC-586VDFB/CPU P166MMX/内存32M/硬盘2.5G
    2、 管理工作站:机箱IPC-810A/6114P4-270/主板FSC-1621VD/CPU PIII800/内存128M/硬盘40G
    3、 操作工作站:机箱IPC-810A/6114P4-270/主板FSC-1621VD/CPU PIII800/内存128M/硬盘40G
    4、 数据服务器:机箱IPC-810A/6114P4-270/主板FSC-1621VD/CPU PIII800/内存128M/硬盘40G
    5、 24路数字量控制板:PCL-724(可选)
    6、 24路光隔离数字输入端子板:PCLD-782B(可选)
    7、 双端口RS-422/RS-485接口卡:PCL-743B(可选)

[系统评价]
    传统维护对机房动力设备及环境情况完全依靠人员定期、定时巡视,这样需要花费大量的人力、物力,目前为了减员增效,提高劳动生产率,增强竞争力,电信运营商均把提高维护质量和维护水平放在首位,变传统维护为集中维护。使用的动力及环境集中监控系统正是运维体制改革迈出的坚实一步。一个中心局装备该套监控系统,平均投资在20万元左右。
    原来需要指派值班人员到机房现场观察动力设备运行情况,记录设备及环境参数,现在这些工作完全可以依靠监控系统来完成。具体来说,只需在中心局监控中心派驻少量值班人员执行7X24小时值班工作,值班人员可以从监控系统软件界面观察各分局站点的设备(包括监控设备自身,动力、空调设备)及环境参数,一旦监控系统反映的设备及环境参数出现问题,可以迅速指派相应的维护人员赶到现场排除故障,相应人员处理完毕后及时反馈回监控中心值班人员;另外每个局站定期(每周或每月)指派1-2名维护人员对设备进行清洁和必要的维护保养,这样就改变了通信动力设备传统的7X24小时三班倒的“各局站”有人值守的维护体制,实现了动力设备及环境的集中管理和维护。
    该套系统的入网运行提高了电信运营商的维护质量和维护水平,为维护工作“上质量、上水平”打下了坚实基础。
