    作者：于淦

    无线电监测主要是利用监测天线、接收机和各类终端解调设备，通过对无线电频谱的不断监测发现和分析来掌握各频段的情况。

    短波频段具有以下几个特点:信号密度大;同一个信道有时会有好几个信号同时存在;同一个信号可能会用不同的频率同时发送（同信号异频同播）;同一个频率同一个内容会在不同地方同时播出（同频异地同播）;两个不同地方的固定电台利用短波通信（天波）在白天和晚上、夏天和冬天需要用不同的频率才能正常通联。

    熟悉短波频段，是监听员根据所控短波频段的需要，是熟悉和掌握频段内各类电台的一项技术方法。它是发现新电台和不明电台的重要措施。频段熟悉得好，对各类电台的频率分布、通信特点和出联规律有了底数，在监听过程中就能做到“胸中有数”，掌握主动，提高效率。

    熟悉频段的内容

    熟悉频段的内容应包括所控短波频段内所有电台，即通常所说的全面熟悉，熟悉的内容首先要掌握频段内具体通信业务和各频段的功能。

    1.1短波的具体通信业务

    短波的具体通信业务，从电台的具体业务种类来分，有广播业务、固定业务、移动业务、水上移动业务、航空移动业务、业余业务等。

    （1）广播业务:供公众直接接收而进行发射的无线电通信业务，包括声音的发射、电视信号的发射或其它方式的发射。

    （2）固定业务:特定的固定点之间的无线电通信，是无线电主要业务种类业务。

    （3）移动业务:移动电台与陆地电台之间或各移动电台之间的无线电通信业务。

    （4）水上移动业务:海岸电台之间与船舶电台之间、船舶电台之间，或相关的船上通信电台之间的一种移动通信业务;营救器电台和应急示位无线电信标电台也可参与此种业务。

    （5）航空移动业务:在航空电台和航空器电台之间或各航空器电台之间的一种移动通信业务。营救器发信机可参与此种业务，应急示位无线电信标电台在指定的遇险与应急频率上也可参与此种业务。

    （6）业余业务:供业余无线电爱好者进行自我训练、相互通信和技术研究的无线电通信业务。业余无线电爱好者是指经正式批准的、对无线电技术有兴趣的人，其兴趣纯系个人爱好而不涉及谋求利润。

    1.2熟悉各频段的功能

    (1)短波通信实际使用的频率范围:1.6MHz～30MHz。

    （2）短波通信频率功能划分：

    1600kHz～1800kHz:主要是些灯塔和导航信号，用来给鱼船和海上油井勘探的定位信号。

    1800kHz～2000kHz:160米的业余无线电波段，在秋冬季节的夜晚有最好的接收效果。

    2000kHz～2300kHz:此波段用于海事通信，其中2182kHz保留为紧急救难频率。

    2300kHz～2498kHz:120米的广播波段。

    2498kHz～2850kHz:此波段有很多海事电台。

    2850kHz～3150kHz:主要是航空电台使用。

    3150kHz～3200kHz:分配给固定台。

    3200kHz～3400kHz:90米的广播波段，主要是一些热带地区的电台使用。

    3400kHz～3500kHz:用于航空通信。

    3500kHz～4000kHz:80米的业余无线电波段。

    4000kHz～4063kHz:固定电台波段。

    4063kHz～4438kHz:用于海事通信。

    4438kHz～4650kHz:用于固定台和移动台的通信。

    4750kHz～4995kHz:60米的广播波段，主要由热带地区的一些电台使用。最好的接收时间是秋冬季节的傍晚和夜晚。

    4995kHz～5005kHz:有国际性的标准时间频率发播台。可在5000kHz听到。

    5005kHz～5450kHz:此频段非常混乱，低端有些广播电台，还有固定台和移动台。

    5450kHz～5730kHz:航空波段。

    5730kHz～5950kHz:此波段被某些固定台占用，这里也可以找到几个广播电台。

    5950kHz～6200kHz:49米的广播波段。

    6200kHz～6525kHz:非常拥挤的海事通信波段。

    6525kHz～6765kHz:航空通信波段。

    6765kHz～7000kHz:由固定台使用。

    7000kHz～7300kHz:全世界的业余无线电波段，偶尔有些广播也会在这里出现。

    7300kHz～8195kHz:主要由固定台使用，也有些广播电台在这里播音。

    8195kHz～8815kHz:海事通信频段。

    8815kHz～9040kHz:航空通信波段，还可以听到一些航空气象预报电台。

    9040kHz～9500kHz:固定电台使用，也有些国际广播电台的信号。

    9500kHz～9900kHz:31米的国际广播波段。

    9900kHz～9995kHz:有些国际广播电台和固定台使用。

    9995kHz～10005kHz:标准时间标准频率发播台。可在10000kHz听到。

    10005kHz～10100kHz:用于航空通信。

    10100kHz～10150kHz:30米的业余无线电波段。

    10150kHz～11175kHz:固定台使用这个频段。

    11175kHz～11400kHz:用于航空通信。

    11400kHz～11650kHz:主要是固定电台使用，但是也有些国际广播电台的信号。

    11650kHz～11975kHz:25米的国际广播波段，整天可以听到有电台播音。

    11975kHz～12330kHz:主要是由一些固定电台使用，但是也有些国际广播电台的信号。

    12330kHz～13200kHz:繁忙的海事通信波段。

    13200kHz～13360kHz:航空通信波段。

    13360kHz～13600kHz:主要是由一些固定电台使用。

    13600kHz～13800kHz:22米的国际广播波段。

    13800kHz～14000kHz:由固定台使用。

    14000kHz～14350kHz:20米的业余无线电波段。

    14350kHz～14490kHz:主要是由一些固定电台使用。

    14990kHz～15010kHz:标准时间标准频率发播台。可在15000kHz听到。

    15010kHz～15100kHz:用于航空通信，也可以找到一些国际广播电台。

    15100kHz～15600kHz:19米的国际广播波段，整天可以听到有电台播音。

    15600kHz～16460kHz:主要是由固定电台使用。

    16460kHz～17360kHz:由海事电台和固定电台共享。

    17360kHz～17550kHz:由航空电台和固定电台共享。

    17550kHz～17900kHz:16米的国际广播波段，最佳的接收时间是在白天。

    17900kHz～18030kHz:用于航空通信。

    18030kHz～18068kHz:主要是由固定电台使用。

    18068kHz～18168kHz:17米的业余无线电波段。

    18168kHz～19990kHz:用于固定电台，也可以找到一些海事电台。

    19990kHz～20010kHz:标准时间标准频率发播台，可在20000kHz听到，接收的最佳时间在白天。

    20010kHz～21000kHz:主要用于固定台，也有些航空电台。

    21000kHz～21450kHz:15米的业余无线电波段。

    21450kHz～21850kHz:13米的国际广播波段，最佳的接收时间是在白天。

    21850kHz～22000kHz:由航空电台和固定电台共享。

    22000kHz～22855kHz:主要是由一些海事电台使用。

    22855kHz～23200kHz:主要是由一些固定电台使用。

    23200kHz～23350kHz:由航空台使用。

    23350kHz～24890kHz:主要是由一些固定电台使用。

    24890kHz～24990kHz:15米的业余无线电波段。

    24990kHz～25010kHz:用于标准时间标准频率发播台，目前还没有电台在这个频段上操作。

    25010kHz～25550kHz:用于固定、移动、海事电台。

    25550kHz～25670kHz:此频段保留给天文广播，目前还没有电台。

    25670kHz～26100kHz:13米的国际广播波段。

    26100kHz～28000kHz:用于固定、移动、海事电台。

    28000kHz～29700kHz:10米的业余无线电波段。

    29700kHz～30000kHz:固定和移动台使用此波段。

    熟悉频段的方法

    熟悉频段就是监听员在工作中通过具体的听测和对电台研究，来不断加深对频段的熟悉，具体方法主要有如下几点:

    (1)反复听。所谓听，主要是通过耳朵听，进行感性体会。反复听，就能体会得深，熟悉得好。听的途径，主要是在审查每个信号、守听每个电台和抄录每个电台情况过程中，体会声音手法和熟悉特点。听多了，就会印象深，达到“一触即知”。在反复听的过程中应注意如下两点：

    一是分析特点。各类电台或每个电台，其机器音响和报务员手法都具有不同的特点，在听的过程中要仔细分析、深入体会。如晶体机声音钢圆，在各类电台中比较特殊。再如MORSE，音响单一，有明显的节奏感等等。抓住电台的具体特点，就能更深入地熟悉它。

    二是对比体会。对那些特点不易区分的电台，可用两部接收机同时听，或者录下来同时放听，对比体会，从中寻找不同点。如：有人常将8FSK和MFSK的电台弄混，对比听后，就能感到MFSK比8FSK音调要丰富一些。

    (2)常分析。常分析，就是经常对各种类型信号的中频频谱、音频频谱和时频分析图等进行分析，加深理解信号的特征，尤其是对那些用耳朵不容易区分的信号。

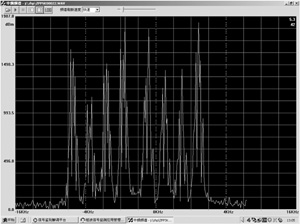

    如:图1是8路QPSK信号的中频频谱，此信号听起来似“嗡嗡”的风声，与其它一些QPSK信号的音响难以区分，但通过中频频谱可看到有8个包络，即可分辨出是8路QPSK信号。

    图1  8路QPSK信号的中频谱

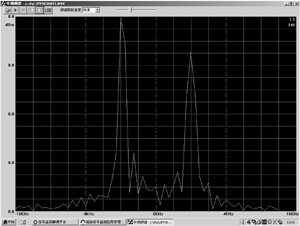

    图2是2FSK信号的中频频谱，此信号是频移键控信号，用两个不同频率的载波来传递数字消息。速度慢时能听出两个频率交替发报的“嘟”声，若速度太快，则难以听出，但通过中频频谱就容易看出两个频率交替发报，从而判断出是2FSK信号。

    图2  2FSK信号的中频谱

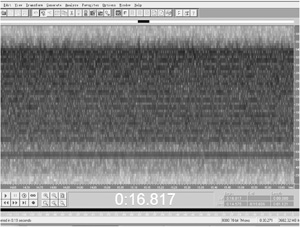

    再如:图3和图5分别是12路QPSK和16路QPSK的时频分析图，这两个信号从声响上区别不大，从时频分析图上能看出一些差别，但不能判断是多少路的信号。进一步解调分析后，我们就可从图4和图6中得出结论:图4有12个包络，是12路QPSK;图6有16个包络，是16路QPSK。

    图3  12路QPSK时频分析图

    图4  12路QPSK频谱

    图5  16路QPSK时频分析图

    图6  12路QPSK频谱

    (3)多研究。经常研究分析频段情况是熟悉频段的一个重要措施。由于各类电台常有变化，要结合所控的频段经常翻看和学习各种材料。如频段内发现了新的电台，及时研究熟悉，就能加强追证和控制；频段内已知电台中有了变化，及时研究就能及时熟悉掌握。从而加深对频段的熟悉。

    (4)勤总结。频段总结是多年来熟悉频段的一种好方法。通过总结可以较全面深入地加强对频段的熟悉。按照总结的具体范围不同，频段总结大致可分为三种形式:

    一是电台鉴定。为了加强对某一电台或某一网络电台的熟悉掌握，在搜集材料的基础上，对其声音手法、通信特点、联络关系、出联规律、台址分布和业务性质等进行鉴定。这是对单个电台或单个网络电台的一种总结方式。

    二是类型台小结。当频段内发现了新的类型台，并搜集到一定的材料之后，可按其呼号或性质定一个名称，然后进行综合整理。

    三是频段总结。一般应每个月或每个季度总结一次。每次总结的内容可结合工作需要有所侧重，如重点总结航空电台的情况，或重点总结广播电台的情况等等。

    总结的方法:

    ①搜集材料。有了材料，总结就有了内容。总结时，首先按照总结的项目，从各方面着手搜集材料。材料的来源主要来自于日常监测。

    ②集体研究。即对所搜集的材料，分类或分台进行研究。研究时，要紧紧围绕所控频段的需要，着重分析搞清各类电台的主要特点和出联规律。

    ③归纳整理，即整理出频段总结材料。可按照电台性质和类别名称排列，然后按电台特征的几个方面具体综合。

    (5)认真记。为了更好地熟悉频段，必须通过各种途径熟记频段内的电台，在脑子里形成一幅活的频段图。记得熟就能提高监听效率。如果记得不熟，只靠查对数据库，就会延误时间，影响监听的进度。记忆的主要方法有:

    ①按频率记。以频率为序排列记忆，就能直接掌握电台的分布情况。记忆电台，要紧密结合工作需要，既要记呼号、频率，又应记声音手法和通信特点，做到“记为所用，记用结合”。为了帮助记忆，可以自制一个表，把各类电台按频率排列在表上，经常看，经常查，就能加深记忆。

    ②按系统记。即对频段内的电台，分系分类进行记忆，具体方法可整理排列频段内有哪些系统类别，各类系统有那些联络关系，以及其声音手法、通信特点等。这样记忆，比较有头绪，容易记住。

    ③按时间记。这种方法适合于对不明电台的记忆，按时间排列整理，熟悉掌握，这样有利于加强追证不明电台。
