某项目的CISCO产品测试报告之实验四、高可用性测试

发布: 2007-6-23 21:39 | 作者: | 来源: | 查看: 48次 | 进入软件测试论坛讨论

　　
　　1. 实验项目：切换测试、拔板测试
　　
　　通过对核心路由器的高可用性测试、得出核心路由器的高可用性。
　　
　　2. 实验环境：
　　

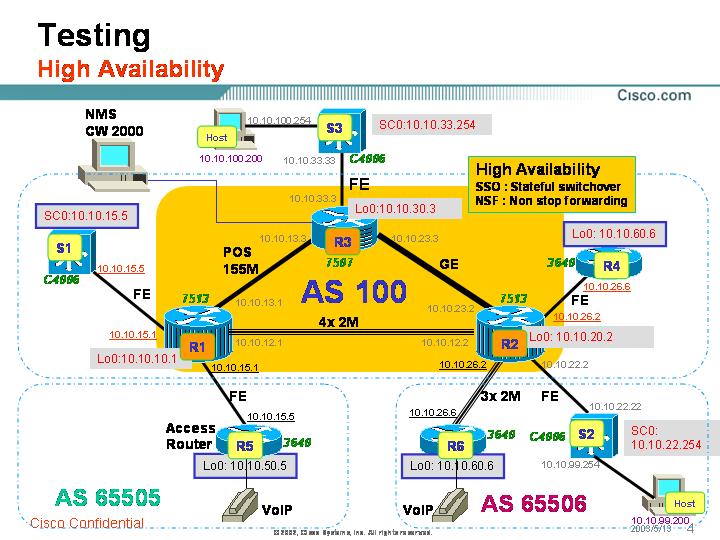

　　实验环境如图：
　　　

　　三台骨干的路由器为Area 0的骨干路由器、三台接入路由器、三台接入交换机
　　
　　3. 实验方法：
　　a. 在有10万条BGP路由的情况下、主备引擎切换产生的网络中断时间、路由恢复时间。
　　b. 在有10万条BGP路由的情况下、将正在运行的主引擎拔出时产生的网络中断时间、路由恢复时间。
　　
　　4. 配置命令：
　　redundancy
　　no keepalive-enable
　　mode sso
　　enable password cisco
　　!
　　clock calendar-valid
　　hw-module slot 6 image disk0:rsp-pv-mz.120-22.S.bin
　　hw-module slot 7 image slot0:rsp-pv-mz.120-22.S.bin
　　
　　5. 确认：
　　
　　
　　Operating mode is sso
　　redundancy mode sso
　　hw-module slot 6 image disk0:rsp-pv-mz.120-22.S.bin
　　hw-module slot 7 image slot0:rsp-pv-mz.120-22.S.bin
　　
　　Active High Availability version is 3.0
　　Standby High Availability version is 3.0
　　
　　Active is in slot 7
　　Standby is in slot 6
　　　

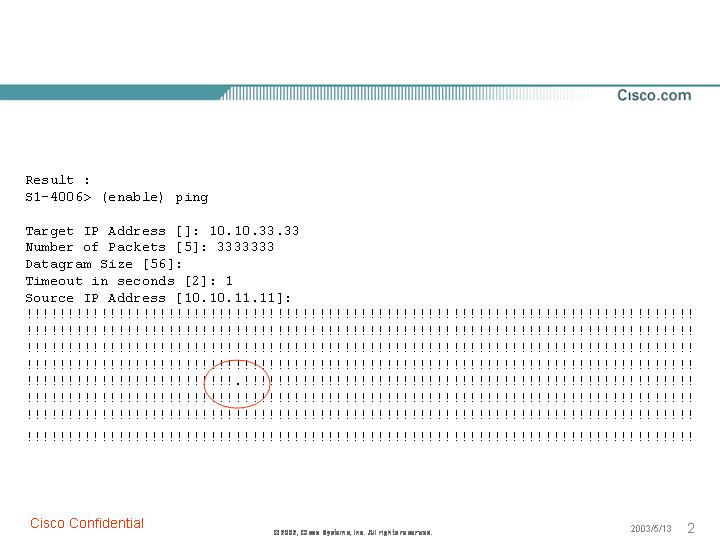

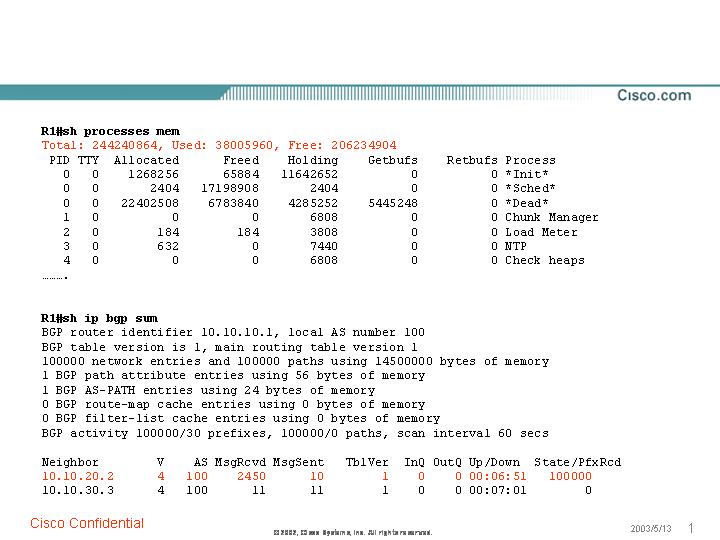

点击查看大图
　　

点击查看大图
　　6. 结果：
　　
　　a. 在有10万条BGP路由的情况下、主备引擎切换产生的网络中断时间为1秒、路由不中断。
　　
　　b. 在有10万条BGP路由的情况下、将正在运行的主引擎拔出时产生的网络中断时间为49秒、路由恢复时间为49秒。
