·配置图 (deployment diagram) 用来显示系统中软件和硬件的物理架构。
另一类为动态视图，包括：
·活动图 (activity diagram) 描述了系统元素的活动，反映一个连续的活动流。
·顺序图 (sequence diagram) 按时间顺序描述系统元素间的交互，反映了若干对象之间的动态协作关系，即随着时间的流逝，对象之间是如何交互的。
·合作图 (collaboration diagram) 按照时间和空间的顺序描述系统元素间的交互和它们之间的关系。
·状态图 (stated diagram) 它的作用域不仅支持面向对象的分析与设计，还支持从需求分析开始的软件开发的全过程 [3] 。
3、商业建模的构造
3.1 商业建模所用的模型概述
在商业建模中，我们所关注的只是：（ 1 ）了解什么是组织的边界范围，它需跟谁联络？（ 2 ）什么是组织内的工作流程，如何将他们最佳化？这里，要按照 UML 模型定义并参照商业活动的一些特点使用的一些基本模型，如：
·商业参与者（ Business Actors ）指处于组织内部，而跟组织有相互影响的任何人和任何事。例如公司的客户、投资人、供货商等，每个参与者对公司的活动都感兴趣。在 UML 中用如下图标表示：
·商业工作者（ Business worker ）指组织内部的一个角色（ role ），要弄清他所负的责任是什么，与哪些工作者互动，参与那一方面的工作流程。例如公司的销售员、代理、经理等。在 UML 中，用如下图标表示：
·商业用例（ Business Use Cases ）是一群与组织里有关的工作流程，说明组织或商业活动能作些什么。例如商业中的订货、定价、等。在 UML 中，用如下图标表示：

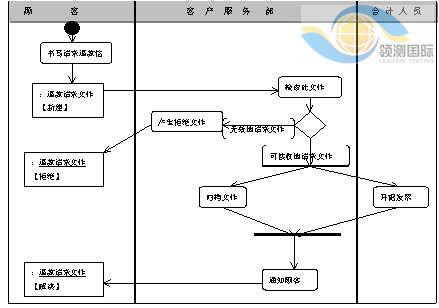

·活动图（ Active Diagrams ）用图形的方式来对商业使用的案例进行工作流程建模。表示出工作流程的步骤，工作流程中的决策点，谁负责完成每个步骤，哪个对象受到此工作流程的影响。例如一个客户收到一个有缺陷的产品并要求退款，客户服务部受理该事务，这一系列活动用 UML 图中的活动图表示如下：
