千兆到桌面打造贴心校园网

　　榆林市实验小学拥有设施齐全的阅览室、微机室、多媒体电教室等十多个现代化教室。组建校园网是希望在一定程度上改善教职工的教学办公条件。

　　全面掌握建网需求

　　作为榆林市推行教育信息化的标杆工程，该项目要求将校内有各种不同应用的信息资源，通过高性能的网络设备能够做到互联互通，并能和互联网接轨，需采用高性能千兆以太网技术，以充分满足应用发展对主干带宽的需求。各个分支节点以千兆交换到桌面，为文件传输、多媒体应用等服务提供充足的桌面带宽。建设宽带IP校园网，需在此基础网上建设高速信息应用平台，为校园网的建设提供外部接入的大环境。

　　贴心设计网络架构

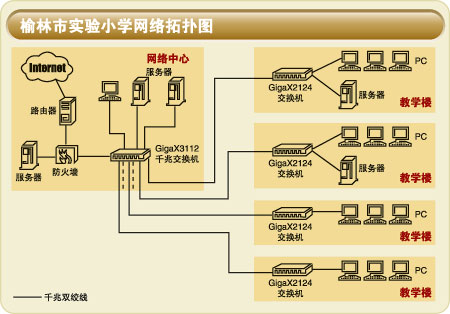

　　校方认为网络设计应采用层次化架构，在核心层充分利用路由交换技术提供高速、可靠的数据传输，边缘接入层采用以太网交换技术。整个网络采用星型连接结构，以网络机房为中心点，从机房引出光纤（或千兆铜缆）星型接到子配线间，构成千兆以太网主干。

　　经过比较选择，学校决定在核心层采用华硕GX3112作为核心交换机，GX3112有12个10/100/1000Mbps 铜缆RJ-45端口，2个SFP插槽端口与最后2个10/100/1000M铜缆RJ-45端共享使用。每台交换机支持多达512条路由表项，线速IPv4路由和VRRP(虚拟路由冗余协议)。核心层与接入层之间采用千兆作为主干，在网管中心的核心交换直接采用千兆以太网技术连接各二级交换机，同时部分要求较高的接入层交换机与核心交换机采用Trunking技术实现二条物理链路捆绑，交换机间的带宽达到全双工4 Gbps。

　　在边缘接入层，校园网全部采用华硕 GX2124X交换机，连接每一个桌面工作站，校方认为此交换机具有48Gbps的交换背板，能随着网络一起灵活扩展，可以很好地适应学校应用扩张的需求。

　　体验智慧选择

　　榆林市实验小学认为新的网络结构简单，既满足核心网络的要求，又避免了网状结构和环状结构带来的复杂性，很好地简化了今后的网络运行维护。

　　网络主干采用千兆以太网，技术先进，带宽充裕，维护简便，可以有效提高网络的访问、响应速度。

　　网络拓扑结构具有层次化，当网络的某个部分发生变化时，可以尽可能地减少跳线的工作量，而不需对整个布线系统进行调整。支持在用户局域网内部选择动态的路由协议，如RIP1、RIP2。在网络结构发生变化时，可减少调整路由表的工作，并且可以在多条路由中平衡负载。

　　在产品选型和配置方面，华硕GX3000系列1000M三层交换机作为核心交换可支持高速第三层交换，核心层到边缘接入层采用千兆光纤连接，并且从边缘交换机到核心层交换机均支持QoS，保证网络端到端的服务质量。

　　在技术方面，基于不同桌面用户不同应用或管理来分类，按每个桌面端口实现VLAN，并在骨干交换机上支持第三层交换；提供QoS，支持多业务、多服务传输和交换等技术，体现了方案技术的先进性和成熟性。

　　在方案集成方面，深入考虑系统的容错能力和高可用性的实现，借鉴大量成功案例和经验，保障整个系统能够按时成功实施。而且，校方认为，华硕网络提供的解决方案同时也拥有低成本的特点，符合中国目前中小学建设校园网的实际情况,为校方节省了资金。
