　　四　远程访问模块设计
　　
　　远程访问也是园区网络必须提供的服务之一。它可以为家庭办公用户和出差在外的员工提供移动接入服务。如图4-1所示。
　　

　

　　图4-1　远程访问服务
　　
　　远程访问有三种可选的服务类型：专线连接、电路交换和包交换。不同的广域网连接类型提供的服务质量不同，花费也不相同。在本设计中，由于面对的用户群规模、业务量较小，所以采用了异步拨号连接作为远程访问的技术手段。
　　
　　异步拨号连接属于电路交换类型的广域网连接，它是在传统公共交换电话网（Public Switched Telephone Network，PSTN）上提供服务的。传统PSTN提供的服务也被称为简易老式电话业务（Plan Old Telephone System，POTS）。因为目前存在着大量安装好的电话线，所以这样的环境是最容易满足的。因此，异步拨号连接也就成为最为方便和普遍的远程访问类型。
　　
　　广域网连接可以采用不同类型的封装协议，如HDLC、PPP等。其中，PPP除了提供身份认证功能外，还可以提供其他很多可选项配置，包括链路压缩、多链路捆绑、回叫等，因此更具优势。也是本设计所采用的异步连接封装协议。
　　
　　在本设计中采用了可以集成在广域网接入路由器InternetRotuer中的异步Modem模块NM-16AM（8Port Analog Modem Network Module）提供远程访问服务。它可以同时对最多16路拨号用户提供远程接入服务。
　　
　　以下介绍一下配置异步拨号模块NM-16AM的步骤。
　　
　　1．配置物理线路的基本参数
　　

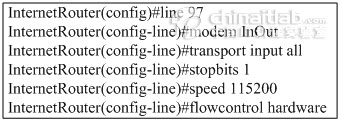

　　对物理线路的配置包括配置线路速度（DTE、DCE之间的速率）、停止位位数、流控方式、允许呼入连接的协议类型、允许流量的方向等。
　　
　　如图所示，是对以上参数进行配置。
　　 　
　　图2-1　保护路由器自身安全
　　
　　2．配置接口基本参数
　　

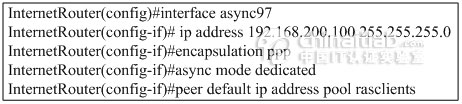

　　对接口基本参数的配置包括：接口封装协议类型、接口异步模式、IP地址、为远程客户分配IP地址的方式等。这里，设置远程客户从IP地址池rasclients中获得IP地址。
　　 　
　　图2-1　配置接口基本参数
　　
　　接下来，需要建立一个本地的IP地址池。如下所示，建立了一个名为rasclients的IP地址池。其IP地址范围是：192.168.200.1～192.168.200.16。
　　 　
　　图2-1　指定IP地址池
　　
　　3．配置身份认证
　　
　　PPP提供了两种可选的身份认证方法：口令验证协议PAP（Password Authentication Protocol，PAP）和质询握手协议（Challenge Handshake Authentication Protocol，CHAP）。
　　
　　PAP是一个简单的、实用的身份验证协议。PAP认证进程只在双方的通信链路建立初期进行。如果认证成功，在通信过程中不再进行认证。如果认证失败，则直接释放链路。
　　
　　CHAP认证比PAP认证更安全，因为CHAP不在线路上发送明文密码，而是发送经过摘要算法加工过的随机序列，也被称为"挑战字符串"。如图14-1-5所示。同时，身份认证可以随时进行，包括在双方正常通信过程中。因此，非法用户就算截获并成功破解了一次密码，此密码也将在一段时间内失效。
　　
　　CHAP对端系统要求很高，因为需要多次进行身份质询、响应。这需要耗费较多的CPU资源，因此只用在对安全要求很高的场合。
　　
　　PAP虽然有着用户名和密码是明文发送的弱点，但是认证只在链路建立初期进行，因此节省了宝贵的链路带宽。
　　
　　本设计中将采用PAP身份认证方法。
　　
　　（1）建立本地口令数据库
　　
　　如图所示建立本地口令数据库。
　　 　
　　图2-2　建立本地口令数据库
　　
　　（2）设置进行PAP认证
　　 　
　　图2-2　建立本地口令数据库
　　
　　五　服务器模块设计
　　
　　服务器模块用来对校园网的接入用户提供各种服务。在本设计方案中，所有的服务器被集中到VLAN 100构成服务器群并通过分别层交换机DistributeSwitch1的端口fastethernet 1～20接入校园网。如图所示。
　　 　
　　图5-1　服务器群
　　
　　校园网提供的常见的服务（服务器）包括：
　　
　　WEB服务器：提供WEB网站服务。
　　
　　DNS、目录服务器：提供域名解析以及目录服务。
　　
　　FTP、文件服务器：提供文件传输、共享服务。
　　
　　邮件服务器：提供邮件收发服务。
　　
　　数据库服务器：提供各种数据库服务。
　　
　　打印服务器：提供打印机共享服务。
　　
　　实时通信服务器：提供实时通信服务。
　　
　　流媒体服务器：提供各种流媒体播放、点播服务。
　　
　　网管服务器：对校园网网络设备进行综合管理。
　　

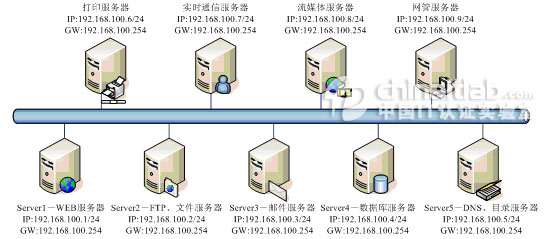

　　如图所示。显示了各服务器IP地址配置情况。
　　 　
　　图4-5-1　"标准ACL"实验环境
　　

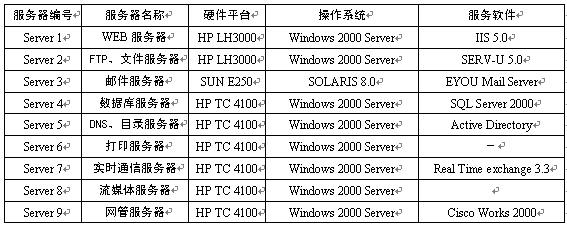

　　表给出了所有的服务器硬件平台、操作系统以及服务软件的选型表。
　　
　　表1-1　VLAN及IP编址方案
　　
　　限于篇幅，对于各种服务器的安装、配置步骤以及运行维护方法，这里不再赘述，感兴趣的读者可以参看有关参考书。
