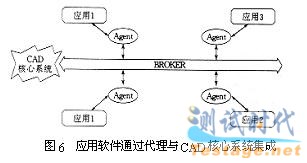

应用组件不是直接连结到应用总线(也称Broker)上，而是通过一个软件代理(Agent)间接地连在总线上.Agent的作用在于，一方面，代理应用组件的复杂通讯过程，使应用组件更专注于功能的实现;另一方面，它将适应不同应用需求的组件内部的异构数据转换成同构数据，以保证Broker上通讯语言的统一。
3.4 组件结构对系统开放性的支持
组件结构是面向对象结构的继承和延伸，它具有面向对象结构的所有优点.同时，在这种模型中，组件是一种封装良好的功能部件，对外具有一致的接口，组件间的通讯由总线统一代理，降低了组件之间的相互依赖.软件开发者可以方便地定义和建构新的即插即用组件来扩充系统.以命令为例，如果想在系统现有命令组件的基础上增加新的命令组件，只要按照命令组件的既定接口规范定义其各个状态，插入系统，执行自动机就会象执行内部命令一样自动执行.应用组件的增加更为容易，甚至可以在系统运行期间动态载入和卸载.CAD系统模型中引入组件结构，大大增加了系统功能的开放性和可扩充性。
4 结 论
GHCAD系列软件是我国CAD应用工程主推产品，曾获“八五”国家科技攻关重大成果奖.GHCAD系列软件的发展过程在一定程度上也体现了CAD系统模型的发展过程.GHCAD早期产品采用的是以数据为中心的系统模型，而GHCAD3.0则是成功地以执行为中心的开放的CAD支撑系统，到GHMDS1.0，其系统模型已较为接近面向对象的系统模型，GHMDS2.0的设计中已经使用了Broker的概念，正在开发的GHMDS 4.0则采用的是本文提出的基于组件的两级总线结构。
