　　1 用于WLAN(8.11b)标准和芯片集的ADC/DAC
　　
　　WLAN使用了iEEE的802.11标准。这个标准从诞生起就经历了一系列的变迁，人们用字母（最常见的是802.11b）将它分类，以此形成了许多无线设备的运作基础。
　　

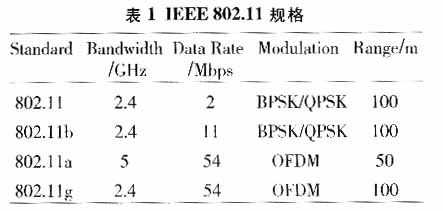

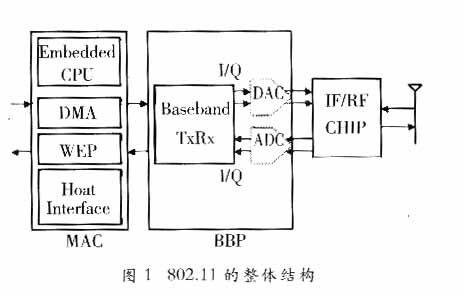

　　WLAN的每一类都处理着无线通信运作的不同元素，包括数据周期、QoS、互通性和安全性。表1 说明了这些分类主要的区别。其区别主要在于他们的带宽和数据周期。因此构筑在802.11规格上的芯片集有相似的结构。图1表示802.11 网络接口的主要结构。这里的芯片集包含了许多区域，比如bbp(bASE bAND pRoCESSoR)、MAC(MEDiA ACCESS CoNTRoLLER)、iF/RF和poWER AMpLiFiER等。
　　

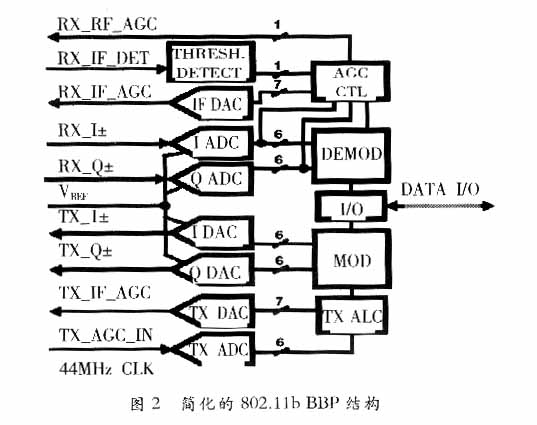

　　在bbp部分，有一些带有AGC、i/Q 调节器/解调器、i/o控制收发器, 并包含用于i/Q输入输出的ADC/DAC。图2 表示802.11b基带处理器简化了的结构。
　　

　

　　

　

　　

　

　　
　　从图2可以看出，主要的时钟频率是44MHz。分频后，ADC和DAC在最大为22MHz的时钟下工作。模拟输入和输出信号的分辨力达到了6biT。只有AGCCoNTRoL需要一个7bitADC/DAC。考虑到一些设计余量，8biT＠2zMHz的ADC/DAC适合802.11b基带处理器。
　　

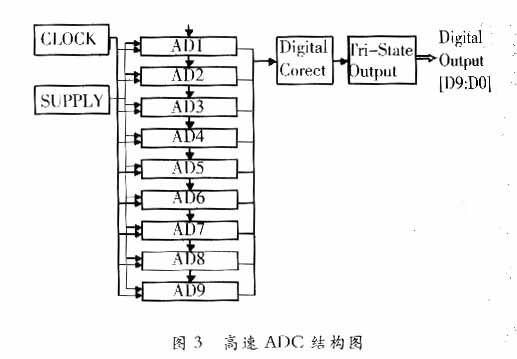

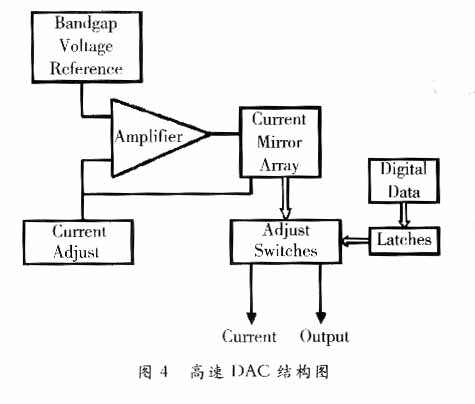

　　另一方面，我们希望高速ADC/DAC能够满足其整体要求，因此提高芯片的性能以达到其他要求。最后，高速ADC达到了10bit＠40MHz，高速DAC达到了8bit＠100 MHｚ。它们被802.11b基带处理器芯片集采用。同时，在8biT DAC的结构基础上，我们又设计了另外的12biTDAC，使它的频率达到了50MHz。图3和4表示这种高速ADC/DAC 芯片的结构。
　　

　

　　

　

　　高速ADC和DAC除了用于WLAN基带处理器芯片集，也可以应用于独立芯片的其他高速需求,并且可以作为ip核 应用于SoC设计。
　　
　　那么怎么满足这种高速AD/DA芯片的测试要求呢？ADVANTEST提供了优秀的测试方案。
　　
　　2 ADC测试
　　
　　高速10位ADC具有一对差分输入，共模电压为2.5 V，Vp－p为1V。这意味着模拟输入电压范围是2～3V。这样模拟输入精度就是：
　　
　　1LSb＝(Vinmaｘ－Vinmin)/2n＝(3－2)/210＝976.6μ
　　
　　(N为数字输出位数)
　　
　　为了能测试这样精度的芯片，我们需要输入更高精度的模拟电压。此次测试时输入的模拟电压精度为：
　　

　

　　芯片的最大采样频率为25 MHｚ或更高。
　　
　　于是，在测试中存在两个问题。一个是如何产生如此高精度的模拟电压信号（电压精度为200μV左右），另一个是如何实现如此高的采样频率。
　　

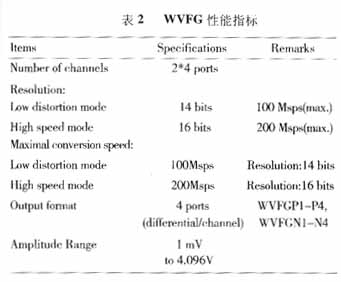

　　为了满足这两个测试要求，我们使用了WVFG（wide video frequency generator）测试硬件。WVFG的具体性能指标见表2。
　　

　

　　可以选择LoW DiSToRTioN MoDE来达到上述要求：
　　
　　1)1LSb＝1V/214＝61.0μV＜244.1μV
　　
　　2)采样频率＝100MSpS＞25MSpS
　　

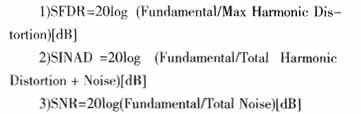

　　通过使用上述的硬件，就可对ADC芯片进行测试。我们主要测试了以下芯片的AC参数：
　　

　

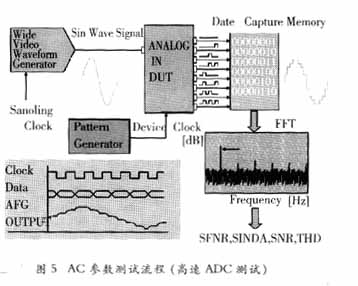

　　测试这些参数，最主要是测出芯片的基波、高次谐波及噪声。测试流程如下并见图5。
　　
　　1)使用WVFG生成一对差分的正弦波模拟信号，输入芯片；
　　
　　2)芯片将其转换为相应的数字输出；
　　
　　3)使用测试系统的数字通道获取芯片的数字输出，并将其组合成数字码；
　　
　　4)对数字码进行分析得到芯片的基波、高次谐波及噪声（利用FFT变换）；
　　
　　5)计算 SFDR、SiNAD、SNR和THD。
　　

　

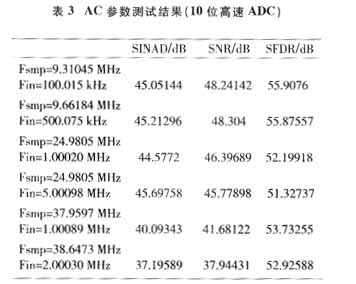

　　生成了合适的正弦模拟信号并获取了芯片正确转换得到的数字码之后，就可以通过FFT变换得到基波、高次谐波及噪声的数据。计算 SFDR、SiNAD、SNR和THD也就变得十分方便了。 芯片实际测试数据见表3。
　　
