巧妙用无线AP连接多个有线局域网

发布: 2007-6-23 15:23 | 作者:   | 来源:   | 查看: 62次 | 进入软件测试论坛讨论

领测软件测试网

下一页 1 2


  随着现代化技术的加快,一些大中型企业每个科室都配备了电脑,有的甚至不止一台,为了能够方便数据的传输,加快工作效率,各企业都组建了局域网。

但由于各个办公楼地点离的较远,在组建局域网的时候,难免会出现布线不方便的问题,同时工程量会非常大,花费的费用与技术含量都非常高,这时我们可以使用无线网络来解决问题。
  无线网络具有灵活、移动、低成本、易安装等特点,除了用AP做覆盖来组成无线局域网外,我们还可以使用它来做远距离的桥接,连接整个企业范围不同区域部门各有线局域网,实现两个甚至是多个有线局域网的连接。不同的需求会使用不同的AP连接方式,下面笔者就来谈一下使用无线AP来连接多个有线局域网的几种不同方法。

  一、点对点的桥接模式
  企业中两个办公室距离不是太远,同时每个办公室组建了自己的局域网,现在要实现两个办公室网络的连接,但由于两办公室中间的地带有阻碍,不方便布线,这时就可以使用两台无线AP将它们连接起来,实现两个有线局域网之间通过无线方式的互连与资源共享,还可以实现有线网络的扩展。采用这种方式即省去了网络布线,操作起来简单易行,同时又节约了成本。
  应用示意图如图1所示,两办公室各组建了局域网:Lan1和Lan2,两个AP分别为A和B,使用点对点桥接模式相连。两个AP都各自连入本地局域网的交换机中。

巧妙用无线AP连接多个有线局域网(图一)

图1

  由于这种应用都将AP置于室外,由于受到环境的影响较严重,所以一般使用专用的室外无线AP,并安装专用的定向天线,这样可以实现信号集中传输到一个方向,从而使两个网络间的稳定连接。同时两个无线AP之间不要有障碍特阻挡,否则网络的衰减会比较严重。由此,可以将两个无线AP置于两办公室的最高位置,减少障碍物的出现几率。
  最后就是两个无线AP的设置了,两者设置方式相同,都是在AP的管理界面中选择“桥接模式”,并在“远程桥接MAC地址(Remote bridge MAC)”中输入对方AP的MAC地址。另外需要注意两个AP的IP要在同一个网段上,且使用相同的两个信道,两个无线AP如果有WEB加密方式的话,也要设置成完全相同。

  二、点对多点的桥接模式
  如果要实现企业内三个以上办公室间有线局域网的连接,这时上面介绍的点点对桥接模式就不再适用了,而是要使用多个无线AP实现点对多点的桥接模式。采用该模式时省去了网络布线,同时受到地理环境的影响也比较小,能够在节约企业成本的情况下,实现整个企业内部所有局域网互联。

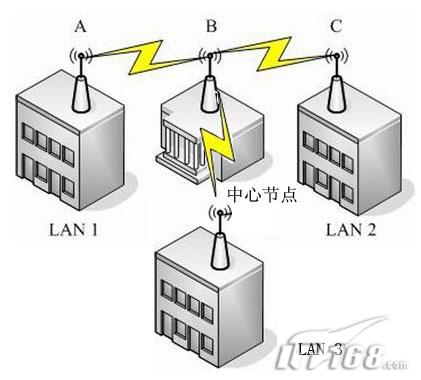

  网络结构示意图如图2所示,办公室都组建了自己的有线局域网:Lan1、Lan2、Lan3,每个局域网都连接自己的无线AP:A、B、C、D,其中B为点对多点无线桥接的中心节点。

巧妙用无线AP连接多个有线局域网(图二)

图2

  用户只要把几个无线AP连接到有线局域网中就可完成网络连接,不过需要注意的是,在进行点对多点连接的时候,各个AP采用的无线天线变不完全相同。其中位于中心位置的无线AP要采用全向天线,而其它无线AP使用的是定向天线,方向朝向中心节点的无线AP,用以保证通讯的稳定及速度。
  点对多点的无线桥接模式所有无线AP的设置都一样,采用点对多点桥接即可,而其它的参数类似于上面的点对点桥接设置,所有的无线AP要使用相同的频率,信道,同时AP的IP地址要设置在同一个IP段上,另外如果两个无线AP有WEB加密方式的话,也要设置成完全相同。个别无线AP产品要设置成“一主一从”的方式才能够实现网络间的连接。
