    结构化综合布线系统（Structured Cabling Systems，缩写SCS）采用模块化设计和分层星型拓扑结构，它能适应任何大楼或建筑物的布线系统，其代表产品是建筑与建筑群综合布线系统（Premises Distribution System， 缩写PDS）。

    另外，还有两种先进的系统，即智能大楼布线系统（IBS）和工业布线系统（IDS）。它们的原理和设计方法基本相同，差别是PDS以商务环境和办公自动化环境为主。PDS一般采用模块化设计和物理分层星型拓扑结构，传输语音、数据、图像以及各类控制信号。

    结构化布线系统是一个能够支持任何用户选择的话音、数据、图形图像应用的电信布线系统。系统应能支持话音、图形、图像、数据多媒体、安全监控、传感等各种信息的传输，支持UTP、光纤、STP、同轴电缆等各种传输载体，支持多用户多类型产品的应用，支持高速网络的应用。

    一、综合布线系统的标准

    目前，各国生产的综合布线系统的产品较多，其产品的设计、制造、安装和维护中所遵循的基本标准主要有两种，一种是美国标准ANSI/EIA/TIA 568A/B：《商务建筑电信布线标准》，ANSI/TIA/EIA 568-A 至 A5，以及ANSI/TIA/EIA 568-B.1 至B.3。

    另一种是国际标准化组织/国际电工委员会标准ISO/IEC 11801：《信息技术----用户房屋综合布线》。目前该标准有三个版本：ISO/IEC 11801：1995、ISO/IEC 11801：2000、ISO/IEC 11801：2000+。

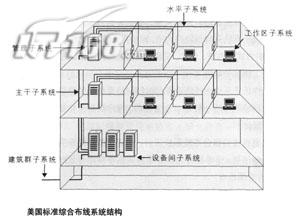

    上述两种标准有极为明显的差别，如从综合布线系统的组成来看，美国标准把综合布线系统划分为建筑群子系统、干线（垂直）子系统、配线（水平）子系统、设备间子系统、管理子系统和工作区子系统6个独立的子系统。国际标准则将其划分为建筑群主干布线子系统、建筑物主干布线子系统和水平布线子系统3部分，并规定工作区布线为非永久性部分，工程设计和施工也不涉足为用户使用时临时连接的这部分。

    我国原邮电部于1997年9月发布通信行业标准《大楼通信综合布线系统》（YD/T 926.1-3），该标准非等效采用国际标准化组织/国际电工委员会标准ISO/IEC 11801。在制定行业标准时，对国际标准中收录的产品品种系列进行优化筛选，同时参考了美国ANSI/EIA/TIA568A，并根据我国具体情况予以吸收和完善，它的组成和子系统划分与国际标准是完全一致的。因此，我国通信行业标准既密切结合我国国情，也符合国际标准，它是综合布线系统工程中必须执行的权威性法规。

    国内的标准及发展，2000年国内的相关标准也已经推出了，GB/T 50311-2000《建筑与建筑群综合布线系统工程设计规范》； GB/T 50312-2000《建筑与建筑群综合布线系统工程施工及验收规范》。这两个标准目前只制定到了 100M五类布线系统， 并没有涉及与超五类以上的布线系统。
