8G服务器磁盘控制卡识别及Windows 2003驱动制作

领测软件测试网

　　

本文档介绍了如何在DELL 8G服务器上识别您的磁盘控制卡，及各种磁盘控制卡的驱动程序制作方法SATA阵列卡的配置请参考《配置SATA RAID阵列卡（本文仅供参考）》

本文档包括以下几种磁盘控制卡

本文档将包括以下8种适用于DELL 8G服务器的磁盘控制卡

·CERC 2S控制器
·CERC 6CH控制器
·LSI Logic Ultra320 SCSI控制器
·PERC 4e/SI控制器
·PERC 4e/DI控制器
·PERC 4e/DC控制器
·PERC 4/SC控制器
·PERC 4/DC控制器

安装操作系统前请您先准备好以下物品:
· 随机附带的Dell Open Manage Server Assistant光盘或者上网条件
· Windows 2003安装光盘
· 空白的3.5”磁盘1张
· 一台安装了Windows的带软盘驱动器和光盘驱动器的PC或服务器

步骤1. 识别8G服务器的磁盘控制设备

·CERC SATA 2S控制器：

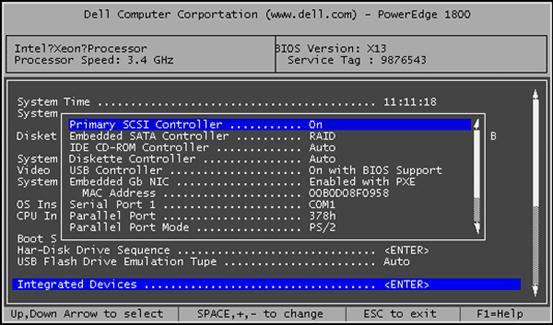

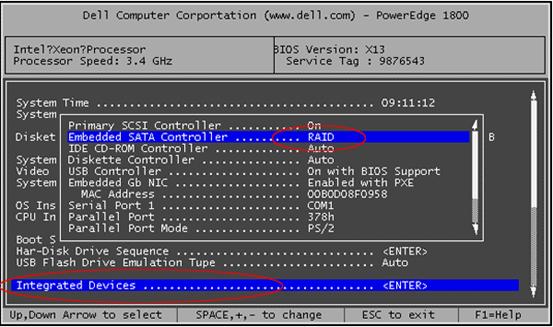

如果您有一块CERC SATA 2S控制器器，按F2进入BIOS—Intergrated Devices，将Embedded SATA Controller设置为RAID。保存退出。

在系统开机自检的时候您将看到以下信息：

点击查看大图

制作CERC SATA 2S驱动

·CERC 6ch控制器：

如果您有一块CERC 6ch控制器，

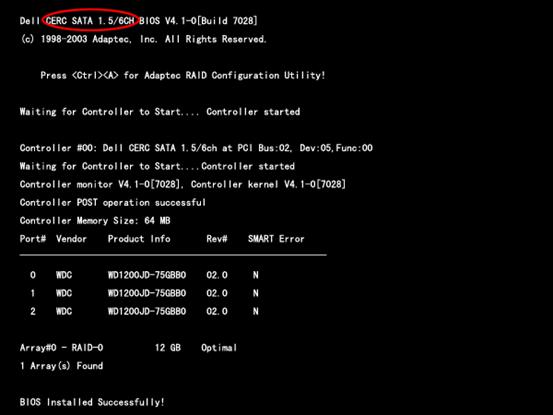

开机检测将显示如下页面

制作CERC 6ch驱动

·LSI Logic Ultra320 SCSI控制器：

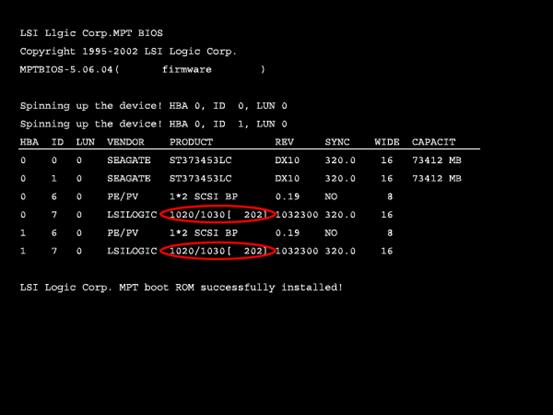

在系统开机自检的时候您将看到以下信息，则您的服务器使用的是LSI Logic Ultra320 SCSI控制器

制作LSI Logic Ultra320 SCSI驱动

·PERC 4e/SI控制器：

a）按F2进入BIOS， Intergrated Devices，将Embedded RAID Controller设置为RAID Enabled。保存退出。

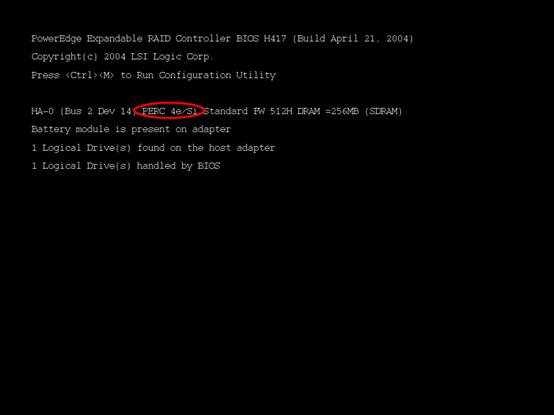

在系统开机自检的时候您将看到以下信息，则您的服务器使用的是PERC4e/Si控制器控制器

制作PERC 4e/SI驱动

·PERC 4e/DI控制器：

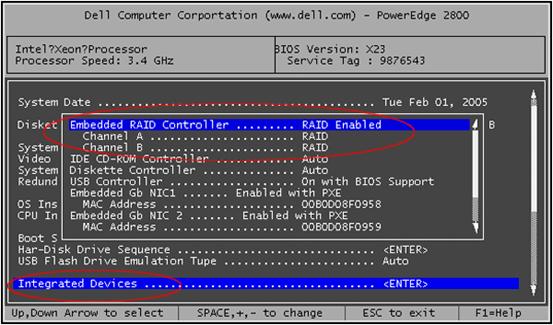

a）按F2进入BIOS， Intergrated Devices，将Embedded RAID Controller设置为RAID Enabled。保存退出。

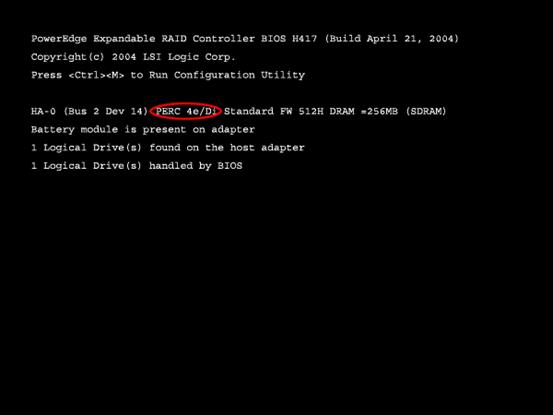

在系统开机自检的时候您将看到以下信息，则您的服务器使用的是PERC 4e/DI控制器

制作 PERC 4e/DI驱动

·PERC 4e/DC控制器：

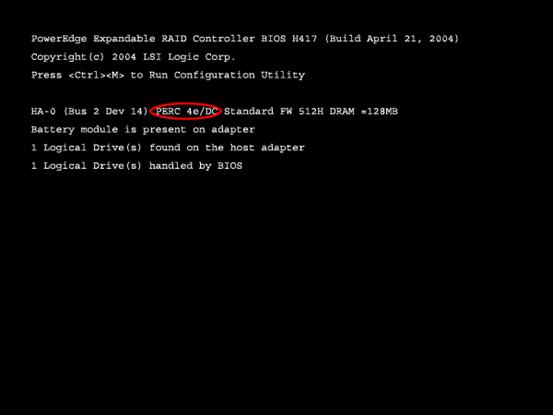

在系统开机自检的时候您将看到以下信息，则您的服务器使用的是PERC 4e/DC控制器

制作 PERC 4e/DC驱动

·PERC 4/SC

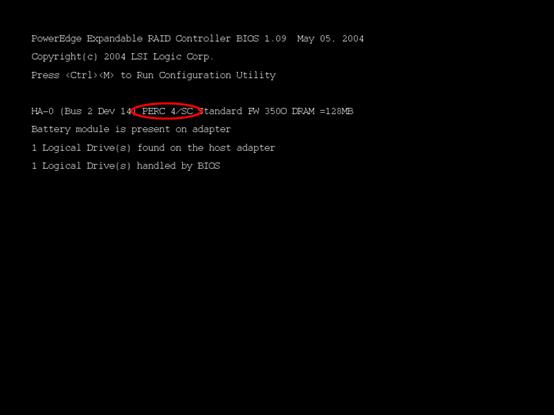

在系统开机自检的时候您将看到以下信息，则您的服务器使用的是PERC 4/SC

制作 PERC 4/SC驱动

·PERC 4/DC

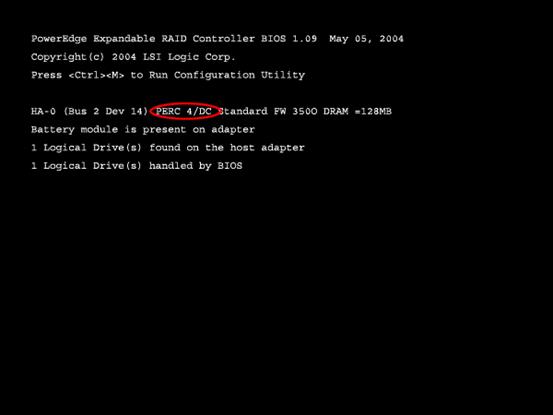

在系统开机自检的时候您将看到以下信息，则您的服务器使用的是PERC 4/DC

制作 PERC 4/DC驱动

步骤2.制作合适的磁盘控制卡驱动程序

根据步骤1中您所识别到的您的磁盘控制卡型号，根据如下提供的制作方法制作驱动程序

A.CERC 2S控制器

1．下载控制器驱动程序

1）从Dell Open Manage Server Assistant下载驱动(DOSA 8.3以下版本)：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择IDE/EIDE下的LSI Logic: Cerc ATA 100(Driver)*.**.*.**(Self Extracting Zip)，点击，保存。

DOSA 8.4及以上版本则选择Serial ATA下的Adaptec:CERC SATA 2s (Driver) *.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

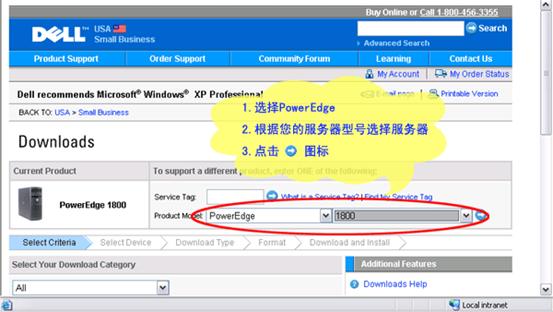

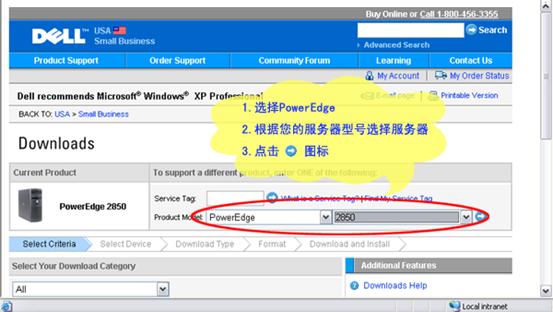

首先选择您的服务器型号

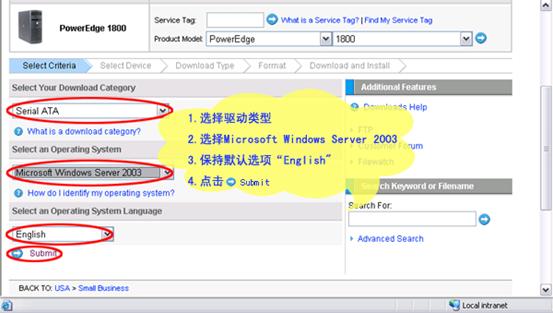

然后选择您需要的驱动类型，Cerc2s的驱动类型为Serial ATA

接着选择Adaptec CERC SATA2s

选择驱动版本

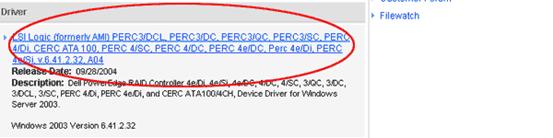

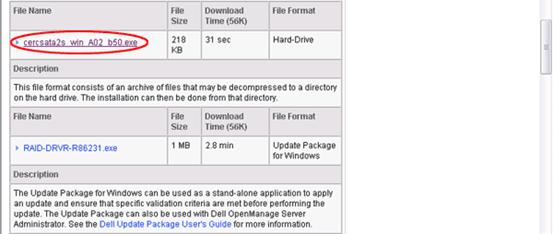

选择驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

B.CERC 6CH控制器

1．下载控制器驱动程序

1）从Dell Open Manage Server Assistant下载驱动：8.4以上DOSA才有此驱动，否则请使用2）从网站的方法制作驱动

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 选择Serial ATA下的Adaptec:CERC SATA1.5/6ch(Driver) *.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

然后选择您需要的驱动类型，Cerc 6ch的驱动类型为Serial ATA

接着选择Adaptec CERC SATA1.5/6CH

选择下载的驱动版本

选择下载的驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

C.LSI Logic Ultra320 SCSI控制器

·下载控制器驱动程序：
1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择SCSI non-RAID下的LSI Logic: Ultra 320 SCSI Adapter Non-RAID (Driver)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

然后选择您需要的驱动类型，LSI U320 SCSI的驱动类型为SCSI non-RAID Controllers

接着选择LSI Logic Ultra 320 SCSI Adaptec Non-RAID

选择下载的驱动版本

选择下载的驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下,以确保软盘是可用的.

D.PERC 4e/SI控制器

·下载控制器驱动程序：
1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择SCSI RAID下的LSI Logic:PERC 4e/Si(Driver)*.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

然后选择您需要的驱动类型，PERC 4e/SI的驱动类型为SCSI Raid

接着选择PERC4e/Si

选择下载的驱动版本

选择下载的驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

E.PERC 4e/DI控制器

·下载控制器驱动程序：
1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择SCSI RAID下的LSI Logic:PERC 4e/Di(Driver)*.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

然后选择您需要的驱动类型，PERC 4e/DI的驱动类型为SCSI Raid

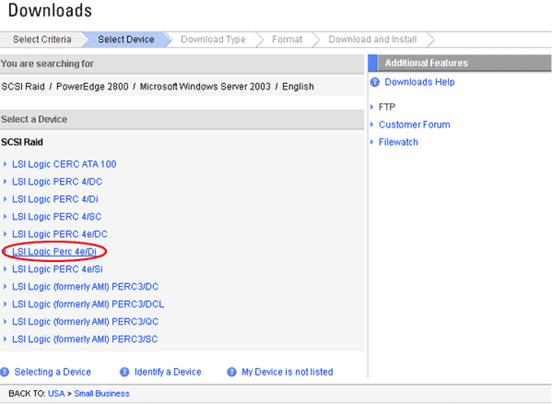

接着选择PERC4e/Di

选择下载的驱动版本

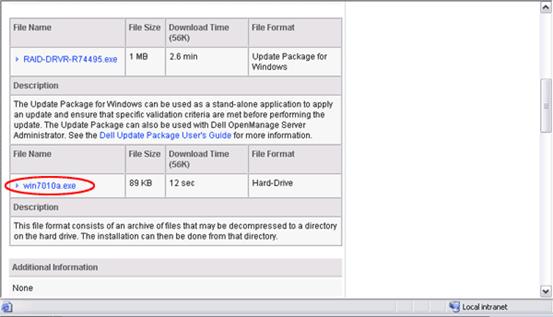

选择下载的驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

F.PERC 4e/DC控制器

·下载控制器驱动程序：
1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择SCSI RAID下的LSI Logic:PERC 4e/DC(Driver)*.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

然后选择您需要的驱动类型，PERC 4e/DC的驱动类型为SCSI Raid

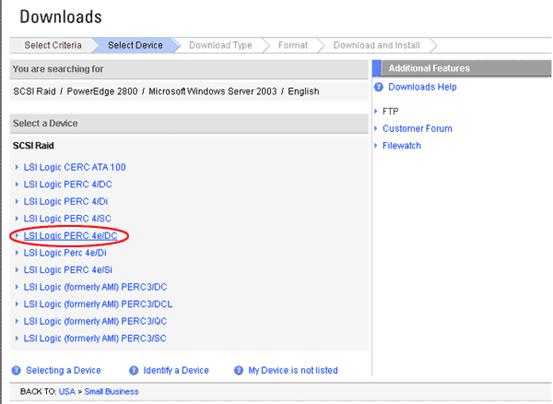

接着选择PERC4e/DC

选择下载的驱动版本

选择下载的驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

G.PERC 4/SC控制器

此型号Raid卡在安装Win2003中不需要手动加载驱动

H.PERC 4/DC控制器

此型号Raid卡在安装Win2003中不需要手动加载驱动
