一、项目概述 广东药学院由四个校区组成，包括广州市的大学城校区、赤岗校区和宝岗校区，中山市的中山校区。学院目前已经完成大学城校区、中山校区的第一期校园建设。在校园建设的同时学院也已同步进行了网络建设。
校园网以大学城校区为核心，连接宝岗、赤岗和中山等不同地理位置的校区的统一内部校园网络，达到各校区间信息互通、资源共享，是学院数字化、智能化建设的必要前提。
以大学城校区作为学院的主校区，大学城校区网络建设是校园网络建设的重点，成为整个校园网络的交换中心、数据中心和网络与外部最终的出口。
大学城校区网络是与校园核心网络建设同时进行，大学城校区是校园核心网络的一个组成部分。去年，一期建设已经完成。今年进行二期扩容的建设。
二、系统设计
设计综述
对于校园网规划建设来说，网络硬件环境建设是基础，网络教学资源库建设是核心，教学、管理、信息交流等网络应用是目的，人员培训与网络维护是保障。
宝德从下面四个环节来考虑：网络环境建设、网络教学资源库建设、网络应用和网络畅通保障机制。
设计思想：总体规划、分步实施
规划步骤：建库、建网、建平台
规划原则：好用、够用、适用
一个完整的校园网络系统，包含对教学、管理、资源、信息四个方面的全面支持。从网络硬件构成来看，本系统的校园网框架为：以大学城校区教学楼的核心机房为中心，覆盖基础楼、教学楼、中药楼、药学楼、管理楼、办公楼、图书馆，学生公寓6栋楼以及教师公寓1栋和食堂等，将校园网进一步延伸，联接中山校区、宝岗校区、赤岗校区等；构建教学资源网，远程教学网，校园OA、人事管理、教务和学籍管理的教学教务办公网，考试评测网，各类三网合一信息系统：如学院的信息门户网站系统、图书馆网络系统、视频信息点播网、视频直播系统、网络视频系统、VOIP电话上网、包括食堂收费在内的一卡通系统等，实现通常的视频、音频、文字数据三网合一，再通过宽带上联教育城域网CHINANET和CERNET等。
广东药学院大学城校园网信息系统是要一个对优秀的教学信息和海量的药学知识资源进行存储、管理及服务的平台，为各校区可提供诸如关键事务型通信服务、数据存储资源、流式多媒体讲座、甚至包括体育比赛和学生电影预告及校园广播服务等等。与任何大型信息网络一样，校园信息网必需一周七天、全天24小时提供不间断的网络服务，必须对访问存储信息实现全面的容错能力，并使用安全接入技术、数据复制系统和文件恢复方法保护数据。此外，由于教学资源和医药学知识信息库会不断扩充，学校规模和学生数量也会不断扩大，系统结构必需可以扩充，以实现更大的存储容量，处理能力和性能，同时保持简单有效的系统管理能力。
应用系统
教学资源网：信息资源数据库服务，设计为双机热备/集群系统；
教学平台：包含远程教育系统在内的多媒体教学平台系统，初期阶段由独立的服务器实现；
管理平台：包括校园OA、人事管理、教务和学籍管理的教学教务办公网，另外还有食堂收费在内的一卡通系统等校园内务管理系统，初期阶段由独立的服务器实现；
考试评测平台：包含各类学科考试评测在内的考试评测网，初期阶段由独立的服务器实现；
各类三网合一信息系统：如学院的信息门户网站系统、图书馆网络系统、视频信息点播网、视频直播系统、网络视频系统、VOIP电话上网等，初期阶段分别由独立的服务器实现；
基础类服务：包括WWW, DNS, DHCP, Email, Radius, Proxy, FTP, BBS, LDAP等服务，初期阶段分别由独立的服务器实现。
此次扩容工程中，将再增加5台WWW服务器，1台DNS服务器，2台DHCP服务器，以及4台视频点播服务器。
资源数据库类应用对稳定性要求较高，此次扩容工程中，再增加2台备份服务器，以保证系统的数据安全可靠。
所有的服务器都设计在统一的集群平台上，以后当负载增加时，对每一类应用都可以增加服务器以负载均衡集群的方式进行无缝的扩展或升级。
解决方案" />

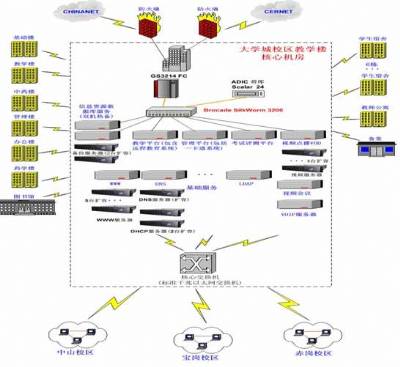

图：药学院核心校园网FC-SAN存储和应用系统
高可用设计
宝德以特色的服务器管理模块PSM为宝德服务器提供稳定性的有力保障，成为市场决胜的关键。
大多数服务器的管理都停留在操作系统这一层，不能够管理IT基础构架更广泛的部分。一个广泛的IT系统管理解决方案必须包括服务器硬件。宝德服务器的管理系统是硬件和软件结合的完整解决方案。
网络化管理方式：所有的服务器管理都可以通过控制台(console)来实现。可以通过串口、Modem、网口的连接方式进行本地和远程的管理。在服务器主板上集成的BMC（主板管理控制器）深入到服务器管理总线的最低层，不需要远程管理卡。宝德服务器管理PSM给校园信息网系统增加很多实效的价值。
宝德服务器管理PSM保证对每台服务器本身状况的监测的同时，网络管理员还需要对全网的信息流情况进行集中的监控管理，及时排除故障隐患，保证整个校园网的实时高可用性。在应用层集成网络监控系统功能。
该系统与宝德服务器管理PSM集成，为管理员提供结点之间网络链路上的监控手段，通过对端口传送的数据包进行分析，对网络情况进行实时集中监控管理，监控范围可遍布整个校园信息网LAN；并对将要出现的拥塞提前报警，组织优化策略，提供应用层Qos网络质量保证，与PSM一起，提供一套从结点服务器硬件底层开始一直延伸到操作系统层之上的完善的系统高可用设计方案。
三、应用首选——宝德PR2510
大学城校区核心校园网机房的WWW服务器、DNS服务器、DHCP服务器、视频服务器、备份服务器共15台扩容机型选型，由宝德性价比优良的Intel IA架构2U双路新至强服务器PR2510担当，为广东药学院搭建起校园网平台。PR2510扩展64位新技术，使用户以最经济的投入享受到64位的吞吐效率。
宝德5系列32/64位全兼容服务器PR2510是一款经济适用、物超所值的主流工作组/部门级高可靠双路服务器, 专为成长型MB企业精心打造。完美融合Intel最新Xeon处理器、芯片组技术及Ultra 320 SCSI硬盘热插拔技术，提供超越期待的高性价比。
主要特点如下：
按需计算：用户可根据应用自行选择运行32位或64位操作系统；
按需配置：根据用户的实际需求, 提供最佳的配置选择；
按需扩展：提供海量的内存扩展能力和极高的均衡I/O带宽，满足大规模数据处理的要求；
高可用性：提供网络冗余、硬盘热插拔冗余、电源冗余及散热风扇冗余能力，保证系统真正高可用；
节省功耗：使用Intel Speed Step处理器节电技术，有效降低系统功耗；
