4G服务器磁盘控制卡识别及Windows 2003驱动制作

• 本文档介绍了如何在DELL 4G服务器上识别您的磁盘控制卡，及各种磁盘控制卡的驱动程序制作方法, SATA阵列卡的配置请参考《配置SATA RAID阵列卡（本文仅供参考）》

  本文档包括以下几种磁盘控制卡

本文档将包括以下4种适用于DELL 4G服务器的磁盘控制卡

A.CERC SATA 2S控制器

B.CERC SATA 6CH控制器(可选)

C.PERC 320/DC控制器（可选）

D.Adaptec U320 SCSI RAID(可选)

步骤1. 识别4G服务器的磁盘控制设备

A.CERC SATA 2S控制器：

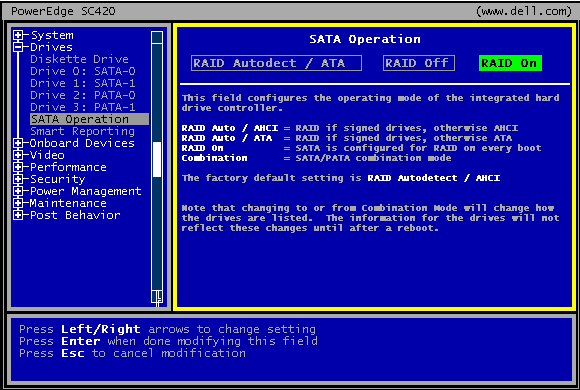

如果您有一块CERC SATA 2S控制器器，首先按F2进入BIOS设之中SATA RAID设置，打开RAID模式,不同服务器的bios有所不同

SC420

SC1420

SC1425

在系统开机自检的时候您将看到以下信息：

点击查看大图

制作CERC SATA 2S驱动

B.CERC SATA 6ch控制器：

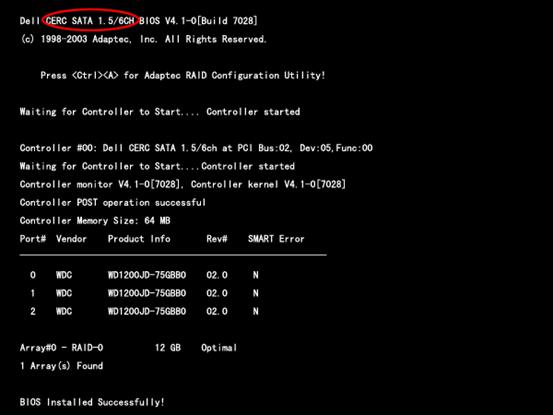

如果您有一块CERC SATA 6ch控制器,开机检测将显示如下页面

制作CERC SATA 6ch驱动

C.PERC 320/DC控制器

如果使用的是PERC 320/DC控制器， 则在系统启动过程中， 将看到如下信息

制作PERC 320/DC驱动

D.Adaptec U320 SCSI RAID

如果使用的是Adaptec U320 SCSI RAID, 则在系统启动过程中， 将看到如下信息

制作Adaptec U320 SCSI RAID驱动

步骤2.制作合适的磁盘控制卡驱动程序

根据步骤1中您所识别到的您的磁盘控制卡型号，根据如下提供的制作方法制作驱动程序

A.CERC SATA 2S控制器

1．下载控制器驱动程序

1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择Serial ATA下的Adaptec:CERC SATA 2s (Driver) *.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

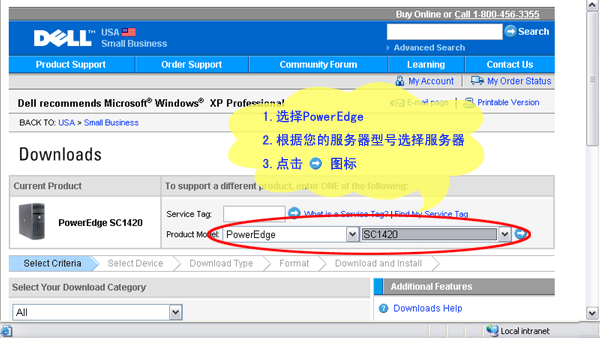

首先选择您的服务器型号

点击查看大图

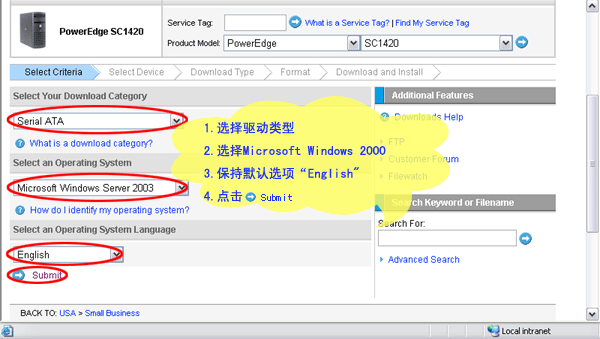

然后选择您需要的驱动类型，CERC SATA 2s的驱动类型为Serial ATA

点击查看大图

接着选择Adaptec CERC SATA 2s

选择驱动版本

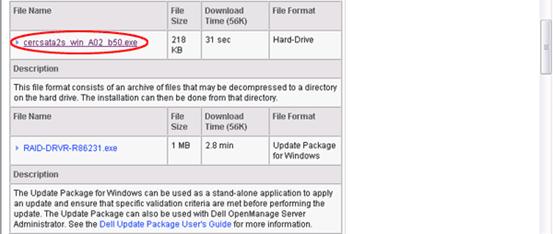

选择驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

=================返 回 索 引=================

B.CERC SATA 6CH控制器

1．下载控制器驱动程序

1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 选择Serial ATA下的Adaptec:CERC SATA1.5/6ch(Driver) *.**.*.**(Self Extracting Zip)，点击，保存。

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

点击查看大图

然后选择您需要的驱动类型，Cerc SATA 6ch的驱动类型为Serial ATA

点击查看大图

接着选择Adaptec CERC SATA1.5/6CH

选择下载的驱动版本

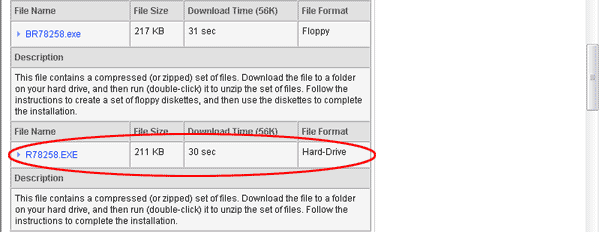

选择下载的驱动文件

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

=================返 回 索 引=================

C.PERC 320/DC控制器

1．下载控制器驱动程序

1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择SCSI RAID下的Adaptec:PERC 320/DC(Driver) *.**.*.**(Self Extracting Zip)，点击，保存。

点击查看大图

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

点击查看大图

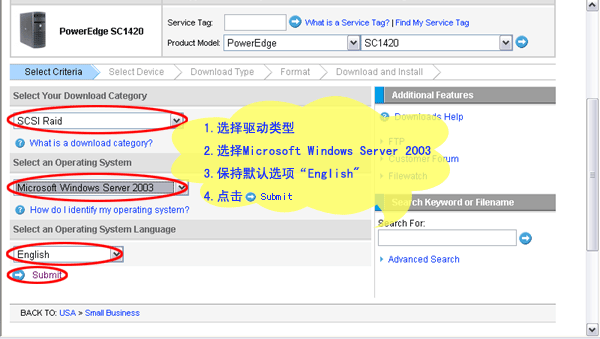

然后选择您需要的驱动类型，PERC320/DC的驱动类型为SCSI RAID

点击查看大图

接着选择Adaptec PERC 320/DC

点击查看大图

选择下载的驱动版本

点击查看大图

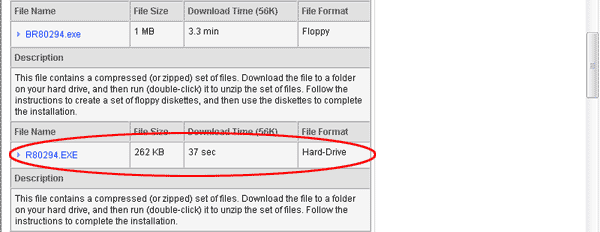

选择下载的驱动文件，下面两个驱动是一样的，只是解压方式不同

点击查看大图

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）

=================返 回 索 引=================

D.Adaptec U320 SCSI RAID

1．下载控制器驱动程序

1）从Dell Open Manage Server Assistant下载驱动：

将Dell Open Manage Server Assistant光盘插入一台进系统的PC的光驱里, 服务器选择您所使用的服务器型号, 操作系统选择: WIN2003, 然后选择SCSI RAID下的Adaptec:U320 SCSI RAID 0 or 1(Driver) *.**.*.**(Self Extracting Zip)，点击，保存。

点击查看大图

2）从DELL中文技术支持网站下载驱动

访问DELL技术支持网站，驱动下载页面http://support.dell.com/support/downloads/index.aspx?c=us&；cs=04&；l=en&；s=bsd

首先选择您的服务器型号

点击查看大图

然后选择您需要的驱动类型，Adaptec U320 SCSI RAID的驱动类型为SCSI RAID

点击查看大图

接着选择Adaptec U320 SCSI RAID 0 or 1

点击查看大图

选择下载的驱动版本

点击查看大图

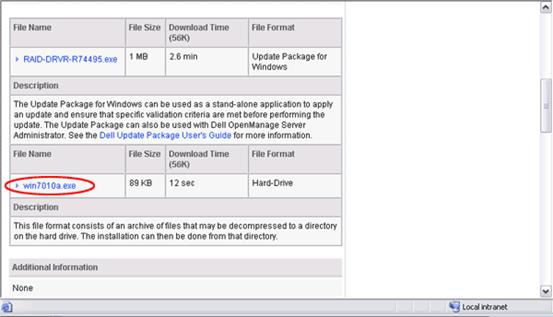

选择下载的驱动文件, 下面两个驱动是一样的，只是解压方式不同

点击查看大图

选择下载点

·制作驱动软盘：
下载完驱动程序后解压至软盘根目录, 备用。（软盘最好是新盘或者使用前先格式化一下, 以确保软盘是可用的.）
