该系统的序列图如图1所示。从图1中可以看出，该系统要求从传感器返回信息到发出报警的时间间隔小于3 s。这就是序列图中对嵌入式实时系统时间要求的一个例子。
在类图中，把系统处理器设计成活动类，负责处理通过带有LCD 显示的控制面板与用户的交互。通过控制面板，可以配置、激活和关闭系统。所有的配置变化均保存在系统配置信息类中。系统处理器接收传感器的信息，并把它与系统配置信息比较，从而决定是否报警。为了查询和了解报警系统历史信息，系统处理器将所有事件保存在日志中。系统处理器、传感器和报警器的类图的简单关系如图2所示。

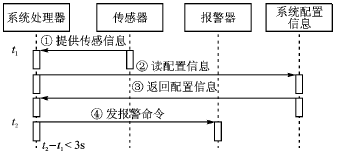

图1 报警系统序列图
图2 报警器系统组成的类图
结语
为嵌入式系统引入一个通用、完善的UML技术，必将对当前高速发展的嵌入式系统的研究与开发产生积极的影响。而本文所提出的思想和方法，对于摆脱UML技术在嵌入式领域的困境起到了有益的探索和建议作用。
