宽带IP城域网解决方案

领测软件测试网

　　
　　一、网络平台设计
　　1、层次化的网络模型

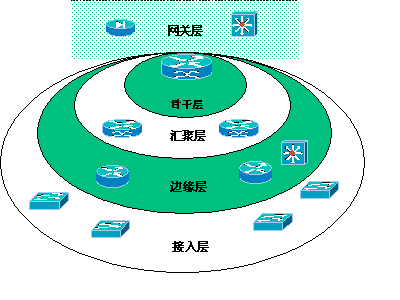

　　根据层次化的网络模型，我们将宽带IP 承载网划分为以下几个层次：网管层、骨干层、汇聚层、边缘层和接入层，如图1所示：
　　解决方案" width="400" height="300" />

　　图1
　　其中，网关层包含IP多媒体城域网对上、对外、对内的关口。网关层对上承担城域IP多媒体网连至省区、国家骨干网的网关业务，对外承担跨省际城域网互联和其他各种ISP、ICP等互联业务，对内承担IP多媒体城域网内各网的业务互联。
　　骨干层主要作用是对上连至网关层，对下将各种宽带多媒体通信业务分配到各个业务汇聚节点，从技术的角度讲其作用就是为各业务节点之间提供一个高带宽的IP通道。
　　汇聚层的主要作用是对上连至骨干层，对下将各种宽带多媒体通信业务分配到各个边缘层的业务节点，从技术的角度讲其作用就是为各业务节点之间提供一个高带宽的IP通道。
　　边缘层的主要作用是对上连至汇聚层，对下进行带宽和业务分配，将各种宽带多媒体通信业务分配到各个接入层的业务节点。
　　接入层对上连至汇聚层或边缘层，对下实现用户的接入。接入层可以设在大楼、集团用户、或用户家。
