　　概述
　　
　　---- 总设计师：ChinaITLab讲师张保通
　　
　　---- 机构：XX国家重点大学院校
　　
　　---- 校园占地面积： 146.57万平方米
　　
　　---- 校舍建筑面积： 1070875.64平方米
　　
　　---- 教职工人数： 2000
　　
　　---- 学生总数:：1.7万余人
　　
　　---- 网络面临的挑战：建立一个可扩展的、高速的、充分冗余的、基于标准的网络，该网络能够支持融合了话音、视频、图像和数据的应用程序。
　　
　　---- 关键网络系统：Cisco 3640路由器、Cisco Catalyst 2950 24口交换机（WS-C2950-24）、Cisco Catalyst 3550交换机、Cisco Catalyst 4006交换机
　　
　　---- 网络解决办法：
　　
　　对校园网系统整体方案设计
　　
　　对访问层交换机进行配置
　　
　　对分布层交换机进行配置
　　
　　对核心层交换机进行配置
　　
　　对广域网接入路由器进行配置
　　
　　对远程访问服务器进行配置
　　
　　对整个校园网系统进行诊断
　　
　　分析：
　　
　　路由、交换与远程访问技术不仅仅是思科的CCNP课程及考试的重点。更是现代计算机网络领域中三大支撑技术体系。它们几乎涵盖了一个完整园区网实现的方方面面。常常有学员说无法学以致用，其实，CCNP课程中的每个章节都对应着实际工程中的每个小的案例。只不过，实际工程是各个小案例的综合。在遇到一个实际工程的时候，我们不防采用自顶向下、模块化的方法、参考3层模型来进行工程的设计和实施。
　　
　　路由技术：路由协议工作在OSI参考模型的第3层，因此它的作用主要是在通信子网间路由数据包。路由器具有在网络中传递数据时选择最佳路径的能力。除了可以完成主要的路由任务，利用访问控制列表（Access Control List，ACL），路由器还可以用来完成以路由器为中心的流量控制和过滤功能。在本工程案例设计中，内网用户不仅通过路由器接入因特网、内网用户之间也通过3层交换机上的路由功能进行数据包交换。
　　
　　交换技术：传统意义上的数据交换发生在OSI模型的第2层。现代交换技术还实现了第3层交换和多层交换。高层交换技术的引入不但提高了园区网数据交换的效率，更大大增强了园区网数据交换服务质量，满足了不同类型网络应用程序的需要。现代交换网络还引入了虚拟局域网（Virtual LAN，VLAN）的概念。VLAN将广播域限制在单个VLAN内部，减小了各VLAN间主机的广播通信对其他VLAN的影响。在VLAN间需要通信的时候，可以利用VLAN间路由技术来实现。当网络管理人员需要管理的交换机数量众多时，可以使用VLAN中继协议（Vlan Trunking Protocol，VTP）简化管理，它只需在单独一台交换机上定义所有VLAN。然后通过VTP协议将VLAN定义传播到本管理域中的所有交换机上。这样，大大减轻了网络管理人员的工作负担和工作强度。为了简化交换网络设计、提高交换网络的可扩展性，在园区网内部数据交换的部署是分层进行的。园区网数据交换设备可以划分为三个层次：访问层、分布层、核心层。访问层为所有的终端用户提供一个接入点；分布层除了负责将访问层交换机进行汇集外，还为整个交换网络提供VLAN间的路由选择功能；核心层将各分布层交换机互连起来进行穿越园区网骨干的高速数据交换。在本工程案例设计中，也将采用这三层进行分开设计、配置。
　　
　　远程访问技术：远程访问也是园区网络必须提供的服务之一。它可以为家庭办公用户和出差在外的员工提供移动接入服务。远程访问有三种可选的服务类型：专线连接、电路交换和包交换。不同的广域网连接类型提供的服务质量不同，花费也不相同。企业用户可以根据所需带宽、本地服务可用性、花费等因素综合考虑，选择一种适合企业自身需要的广域网接入方案。）在本工程案例设计中，分别采用专线连接（到因特网）和电路交换（到校园网）两种方式实现远程访问需求。
　　
　　作为一个较为完整的园区网实现，路由、交换与远程访问技术缺一不可。在后面的内容中，我们将就每一技术领域的常用技术的实现进行详细的讨论。通过本书后面章节的学习，相信读者能够系统地掌握园区网的设计、实施以及维护技巧。
　　
　　一　系统总体设计方案概述
　　
　　为了阐明主要问题，在本设计方案中对实际校园网的设计进行了适当和必要的简化。同时，将重点放在网络主干的设计上，对于服务器的架设只作简单介绍。
　　
　　1.1　系统组成与拓扑结构
　　
　　为了实现网络设备的统一，本设计方案中完全采用同一厂家的网络产品，即Cisco公司的网络设备构建。全网使用同一厂商设备的好处是可以实现各种不同网络设备功能的互相配合和补充。
　　

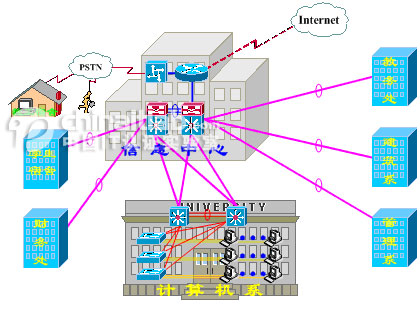

　　本校园网设计方案主要由以下四大部分构成：交换模块、广域网接入模块、远程访问模块、服务器群。整个网络系统的拓扑结构图如图1-1所示。在后面的几节中我们将根据此图分块进行介绍。

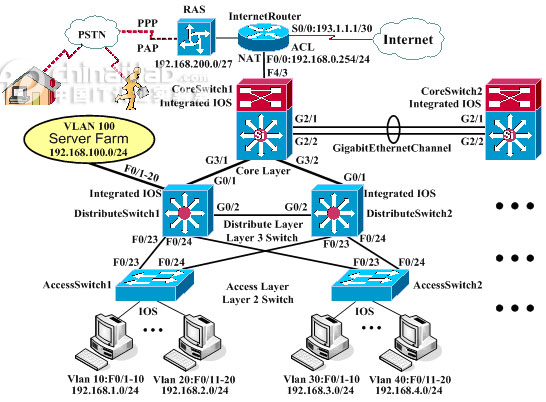

　　　某大学校园网设计方案一(组图)（图二）

　　图1-1　校园网整体拓扑结构图
　　
　　1.2　VLAN及IP地址规划
　　
　　整个校园网中VLAN及IP编址方案如表所示。
　　

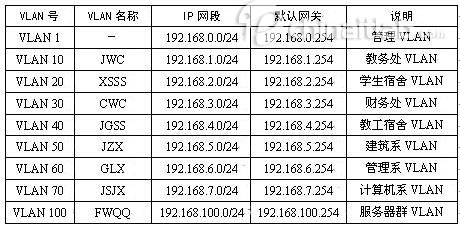

　　表1-1　VLAN及IP编址方案
　　某大学校园网设计方案一(组图)（图三）

　　除了表中的内容外，拨号用户从192.168.200.0/27中动态取得IP地址。
　　
　　为了简化起见，这里我们只规划了8个VLAN，同时为每个VLAN定义了一个由拼音缩写组成的VLAN名称。
