“无线标签＋电子纸”新型显示元件

发布: 2007-6-23 15:23 | 作者: | 来源: | 查看: 14次 | 进入软件测试论坛讨论

　　

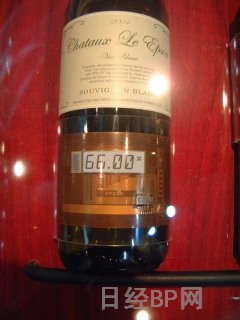

　　在2004年11月17日开始举行的嵌入技术展示会“Embedded Technology 2004”上，精工爱普生展示了融合电泳型电子纸和无线标签（RFID标签）的新型显示元件。有望应用于超市等零售市场上的商品价格显示（图1）。“在超市等零售市场上，不同的时间段价格也不尽相同。每当价格有变化时就得重新更换价格标签，而使用新型显示元件后就可以通过写入器发送并显示新的价格信息，这样会大大节省人力成本。实际上，在德国据说类似用途已日趋广泛。”（解说员）至于何时面向消费市场推出将视此次展会上参观者的反应而定。
　　

　　在嵌入无线标签用的天线的柔性底板上封装了电子纸和无线标签IC。通过写入器发送8字节的文字数据并在电子纸上显示。
　　
　　无线标签IC依据ISO/IEC 15693、使用13.56MHz频率。无线标签IC上除RF电路和逻辑电路后，还封装有电子纸用的驱动电路、内存和升压电路等。ISO/IEC 15693是通过电磁感应获得电压的通信方式，此次开发的元件的电压为＋3V。由于驱动电子显示元件需要＋15V，所以使用了升压电路。
　　
　　此次展示品的特点是：使用该公司的喷墨技术对无线标签和柔性底板进行布线。使用丝焊进行布线时，布线高度需要50μm，而使用喷墨技术的话，可以减小至5μm。
