北纬机电校园网网络结构解决方案1

　　一、前言

　　网络系统的体系结构包括功能的分层及各层功能通信所遵守的协议。网络系统的体系结构也称为"层次与协议的集合"。网络系统设计的第一步就是选择网络体系结构，核心内容是决策应当采用的协议集合。

　　选择目前应用范围最为广泛，并且是事实上的Internet/Intranet标准的通信协议族TCP/IP，作为架构整个网络体系结构的核心协议。为了支持远程访问功能，还使用了异步通信协议PPP。

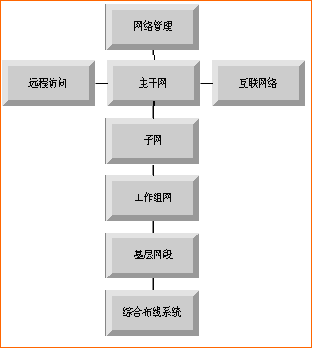

　　下图说明了我们所选定的整个网络体系结构：


解决方案1（图一）" />

　　二、系统设计

     2．1 校园网特点

     网络系统分布在整个校园内，系统规模较大；
     采用综合布线系统作为网络的线路基础；
     应用以客户/服务器和浏览器/Web服务器为主要模式；
     信息流动以内部为主，对网络吞吐能力要求较高；
     应用系统采用集中配置、集中管理的模式；
     流量具有中心汇集的特点；
     适应校校通的需求，未来将与其它网络互连；
     支持远程访问；
     可管理性要求较高；
     提供安全控制措施。

     2．2 系统设计分析

     校园网已超出了传统局域网能覆盖的范围，涉及到局域网互连技术，网络层次较多。
     职能不同的部门分布在不同的地理位置上，需要进行子网划分，以便于管理。
     校园网采用星型拓扑结构。核心是主干网，周围是各个子网，子网向下连接工作组网，工作组网向下再连接基层网段。
     计算机根据功能和配置的情况，可以连接到不同的网络层次。
     主干网必需有大的带宽和很强的中心交换处理能力。
     子网相对独立，在主干汇接处形成子网边界。
     支持远程访问。
