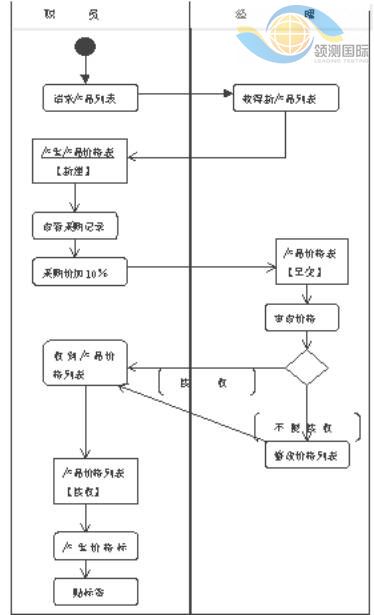

为了更好地理解用例,我们常用活动图来加以说明,商业活动中引用活动图的描述目的为:描述一个操作执行过程中(操作实现的实例化)所完成的工作 ( 动作 ) ;描述对象内部的工作;显示如何执行一组相关的动作,以及这些动作如何影响它们周围的对象;显示用例的实例是如何执行动作以及如何改变对象状态;说明一次商务活动中的工作者(角色)、工作流、组织和对象是如何工作的。对本例,用活动图来表示这一过程责相当清晰、明了。其活动图如下:
至此,我们用 UML 一些简单的模型完整地描述了商业活动的整个过程。当我们的商业活动过程比较复杂时,即并发和分支活动比较多时,我们使用活动图来进行建模,就比较方便有利。
4 结束语
UML 推出的目标是用面向对象的方式来描述任何类型的系统,具有广阔的应用前景,最直接的是用 UML 为软件系统创建模型,但是, UML 标准并非计算机软件系统专用,同时它也可应用于其他的非计算机软件的系统,或者广泛应用于商业活动或过程。现今,在商业系统中用 UML 标准描述商业的目标、资源(人、计算机),规则(商业策略、政策等)以及描述商业的实际工作如商业活动过程。总之, UML 是一种通用的标准建模语言,可以对任何的静态结构和动态行为的系统进行建模。本文只是结合了商业活动说明 UML 在商业建模中的简单应用,商业活动的中关键是信息交流的高效性,而用 UML 实现建模能呈现给用户以简洁、明晰的可视化模型,更便于信息的沟通于交流,大大提高工作效率。相信 UML 具有广阔的市场前景,具有很大的经济价值。
