　　二、利用NAT来映射端口

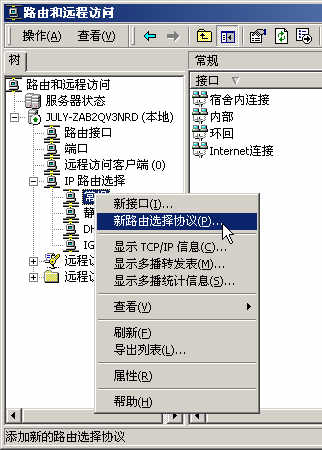

　　1、添加NAT协议。右击“常规”，－》“新路由选择协议”
　　　服务器内部的实现方法(图)--(2)（图一）" />

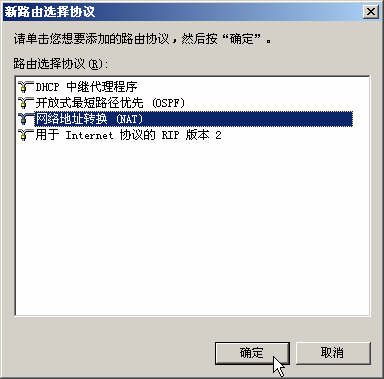

　　2、在“新路由选择协议”中选择“网络地址转换（NAT）”，点击“确定”
　　　
　　3、这样在“IP路由选择”中就多了一项“网络地址转换（NAT）”

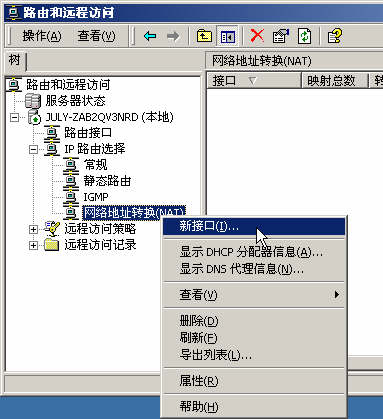

　　4、右击“网络地址转换（NAT）”,添加“新接口”
　　　

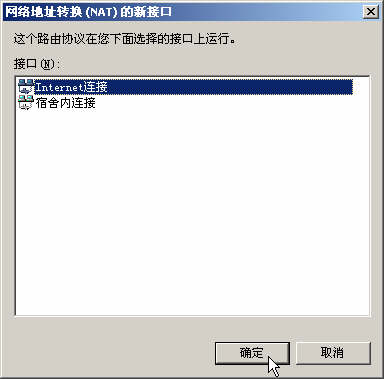

　　5、在“网络地址转换（NAT）的新接口”中选择“Internet连接”（也就是连向Internet的那个连接，可不要选错咯）
　　　

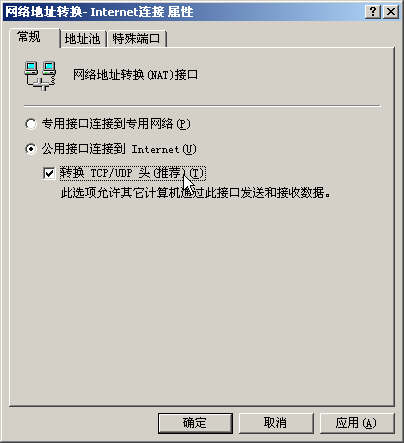

　　6、在“网络地址转换-Internet连接属性”中选中“公用接口连接到Internet”，复选“转换TCP/UDP头（推荐）”
　　　

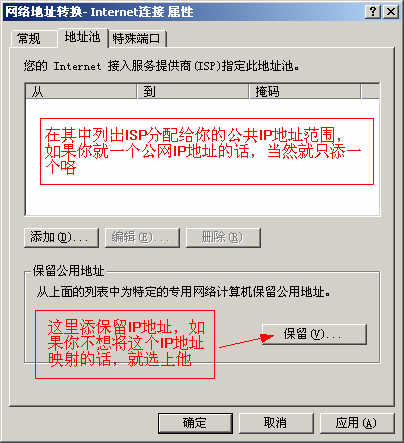

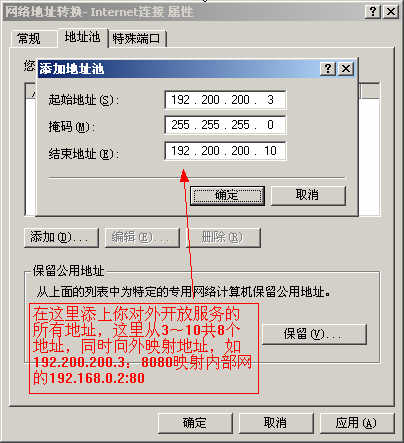

　　7、在"地址池"选项表里添加你需要提供端口重定向的起始地址与结束地址.
　　　
　　（也就是你要拿出来搞端口映射的所有IP地址，一般情况下我们就一个IP地址，所以可以不用“地址池”不同之处后面再讲。这里假设有8个地址，设置如下：
　　　

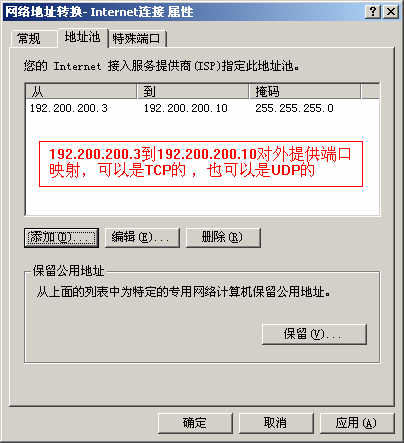

　　添好后是这样的：
　　　

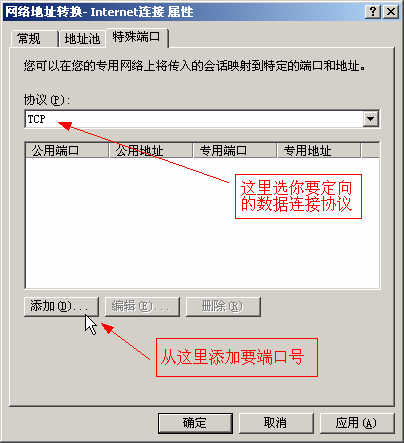

　　8、在"特殊端口"选项表里提供了你需要定向的数据连接协议（是TCP还是UDP协议，如Web和FTP就是TCP协议的），选准后“添加”
　　　

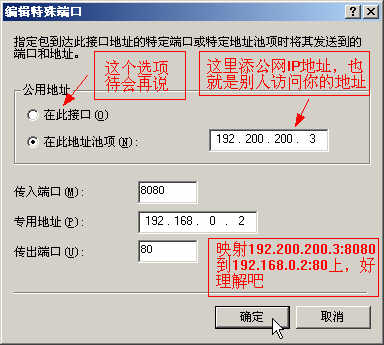

　　9、“添加特殊端口”，这里就是设置端口映射的核心了，把NAT主机的哪个端口映射到内网主机的哪个端口就在这里设置，由于设有“地址池”，所以可以在“公网地址”中添上“地址池”中的任一地址，这里添的是“192.200.200.3”，也就是我的地址，如果你在前面没有设置“地址池”，那么在这个选项页中“在此地址池项”为灰色不可选，你只能选“在此接口”，
　　　
　　　

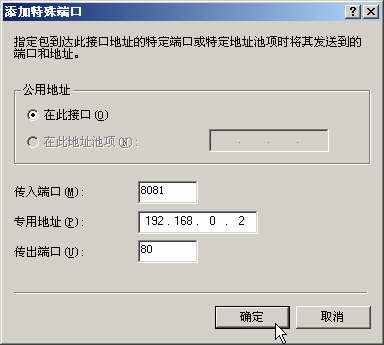

　　也就是你只有一个公网IP地址，这比较适合只有一个IP的朋友，可以不用“地址池”，何必做多余的设置呢？假如有问题的话，还不是自找麻烦。
　　“传入端口”就是别人从网外访问有公网IP的NAT服务器的端口，这里设的为8080。
　　“专用地址和传出地址”就是内部主机的IP地址和提供特殊服务的端口，这里是把192.200.200.3上的8080端口映射到192.168.0.2上的80端口。

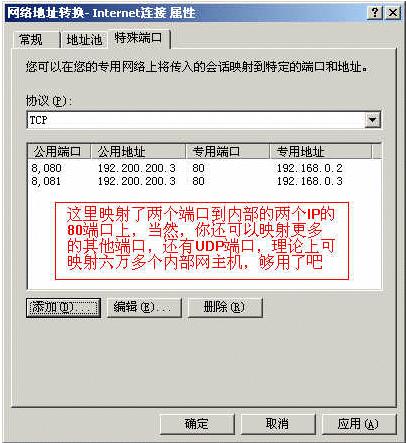

　　这就是TCP协议端口的重定向，至于UDP的定向页差不多，下图就是添加端口映射后的情况。
　　　
　　三、测试结果

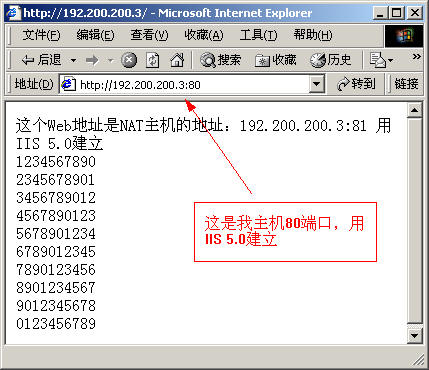

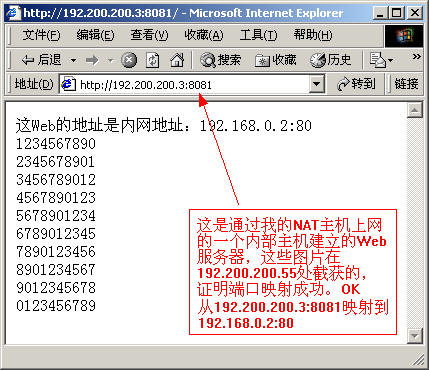

　　在192.200.200.55出测试了一下NAT主机上的Web服务器和内网中192.168.0.2上建的Web服务器，得出结果如下：（不好意思，中间改过一下端口号，192.200.200.3上的8081端口映射到192.168.0.2的80端口）
　　　
　　
