    为了适应现代智能家居的要求，本方案提供了一套基于ARM的静态监控系统。

    整个系统分为五大模块：静态图像采集压缩模块，ZigBee无线传输模块，ARM主控模块，传感器模块以及CDMA模块，如下图：

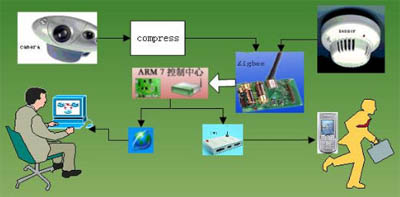

整个系统大致框图

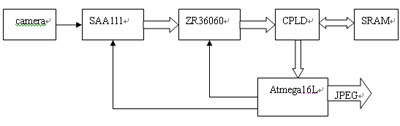

    图像采集压缩模块主要负责对模拟视频信号进行采集压缩。通过SAA7111将复合模拟视频信号进行亮色分离和AD转换输出数字视频信号，通过SAA7111与ZR36060完全无缝的连接，使ZR36060将数字视频信号自主的转化成JPEG格式的图像，在这个过程只需单片机Atmega16L提供初始化信息发生启动信号和将JPEG格式图像的数据从ZR36060中读出，送入SRAM中缓存，整个过程中的时序控制由CPLD完成。该模块框图如下：

    单片机从SRAM中顺序读出JPEG数据，通过8位数据总线送到ZigBee。ZigBee作为一种新兴的近距离、低复杂度、低功耗、低数据速率、低成本的无线网络技术，应用于智能家居系统，能有效发挥它低成本、低功耗和丰富而便捷的优点。

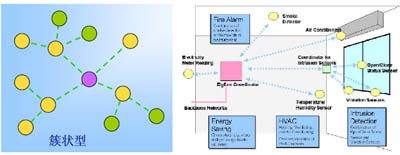

 在本套系统中，低速率室内无线连接传输部分使用ZigBee技术，ZigBee技术可靠保密性充分满足智能家居的安全与人性化。由于家庭构建的特点，以基于ARM7(STR710ZF)中央控制为核心，各反馈采集子系统返回信息，子系统的互联互通要求不高，采用ZigBee一点对多点的树状结构。

    在本系统中，ZigBee主要负责将图像数据通过无线的方式发送到主控ARM,并且将主控ARM的命令发送到图像采集压缩模块。

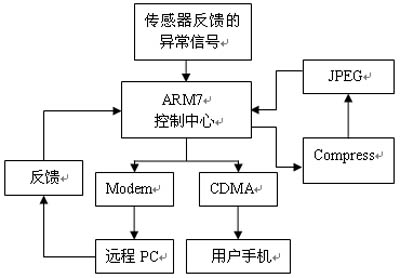

主控ARM是整个系统的控制核心，它的主要任务就是协调控制各个模块的工作以及对各个模块反馈回来的信号进行处理。当室内有异常情况发生时，接收到传感器的反馈信号后，主控ARM立即发送命令启动图像采集压缩模块，开始对室内的情况进行取样。图像采集压缩模块压缩后的JPEG图像通过ZigBee无线传输到主控ARM,ARM经过一系列处理后，将图像资料通过modem送到远程PC，供小区保卫室的保卫人员取证分析。同时，ARM主控模块在接收到小区保卫室PC的反馈后，将启动相应的报警设备，并且将家里出事的情况通过CDMA以文字的形式发送到在外的房主手机，让房主及时了解家中的状况。ARM的大致控制流程如下：

    在本系统中，感知模块由多传感器反馈实现，进而对不同系统终端给以动作命令。传感器的智能化多样化与准确反馈是整个系统的第一步。

传感器部分多采用市场上较为成熟的商品化模块，其准确性和多样性得到较好的满足。其中本系统出于实用性的考虑，初步采用了红外热释电传感器、门窗磁式传感器和离子烟雾传感器，基本上满足应用与测试的要求。

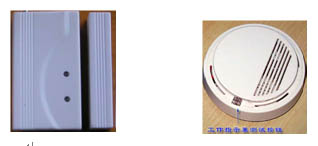

  门窗磁式传感器                   离子烟雾传感器

    CDMA串行传输速率最高可达153Kbps，完全可以满足本系统的图像传输速度要求。与PC通过UART口相接,通过AT指令进行控制其收发短信，进而通知房主室内发生的各种情况。
