NOSON 8008CATV调频可寻址广播系统(一)

    有线调频广播主要优点有：

    （1）省略繁杂的室内布线工作，可利用学校的闭路电视网络传输控制信号与广播节目，实现多网合一；

    （2）传输容量大，在一根同轴电缆上可以同时传输几套到几十套的调频广播节目；

    （3）节目源和广播箱随意扩容：如要增播节目数，只需增加广播室的播放设备与调制器即可。（需增播几套节目，就增加几台的播放设备与调制器），终端的调频接收广播箱，可根据学校情况变化进行随意增、减，对系统无任何影响；

    （4）频响宽，音质好，并且是立体声（定压一般是单声道）；

    （5）一箱多用：由于调频广播箱内置高保真放大器，一般具有线路输入接口，可对卡座、MP3播放器、电脑等音频进行扩音。

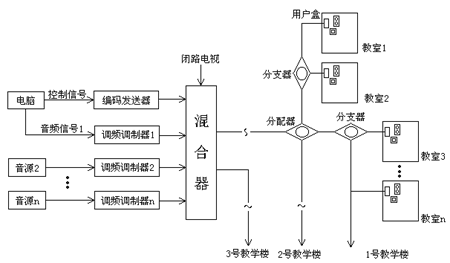

    可寻址调频广播系统的实现原理：

可寻址调频广播系统的实现原理

    （1）、信号的调制与传输

    电脑所发送的控制指令通过编码发送器进行编码处理后，调制成适合有线电缆传输的调频信号；

    播放设备所输出的音频信号通过调频调制器处理后，调制成适合于有线电缆传输的调频信号，而每一台调制器所设定的调频频率是不同的，从而输出了多套不同频率的调频广播节目。

    将调制后控制指令和调频广播节目与闭路电视信号混合后，通过学校的闭路电视网络送到各大楼、教室。

    （2）、信号的解码、解调与播出

    调频广播系统的接收终端是可寻址调频广播箱，广播箱对信号处理分成二个部分：

    ①对控制信号进行解调与解码后，变成微处理器能够设别的指令，实现自动控制广播箱的打开与关闭；

    ②对调频广播信号进行接收解调后，变成普通音频信号，经音频放大器电路放大后，推动喇叭播出。

    室外建意用定压广播：

    定压广播系统以其制造成本低、可靠性高而被广泛应用在校园广播中，我们建议在校园室外部分、宿舍区、食堂、办公楼等区域采用定压广播。将各种音源设备（CD、卡座、话筒）接到调音台或前置放大器的输入端，由调音台（或前置放大器）进行混合或选择输出给定压功放，定压功放先将音频放大后由内部输出变压器转变成120V或240V的高压音频信号进行传输，（升压的目的是可以有效降低线路损耗，达到远距离传输），定压广播传输线宜用电阻小、强度大的铜芯线，信号终端采用定压广播箱，高电压的音频信号经广播箱内的变压器降到了适当大小，使其与喇叭的阻抗相匹配，实现声音的正常播出。

    方案要点概述：

    ?教室（含专用教室）采用调频方式，与学校闭路电视共缆传输多套广播节目，使各年级拥有自己独立的频道，可实现对点广播和任意分组广播；

    ?室外及宿舍楼、食堂、办公楼等采用定压方式，根据不同场地的功能或楼层分成若干个区域，可实现在同一时间里对不同的区域播放不同的广播节目；

    ?在宿舍区设立一个具有双模式的广播站、即（受广播中心控制的）远程联动广播和（宿舍区的）自主独立广播，平时与广播中心相连，作为全校广播系统的一个或几个区域，受中心的自动控制与播出；同时，该分站又具有独立的广播功能，将宿舍区分成若干个（4~20个）区域进行手动定区讲话或播放广播节目；

    ?NOSON8008软件与主控设备对整个广播系统进行协调管理，实现作息讯号的自动播出，设备电源的自动开关，调频广播箱的自动寻址控制，音源的自动切换和远程控制插播等。
