在各类接入技术中利用传统电话线路传输数字信号的XDSL家族总是格外的引人注目。这不仅仅是因为ADSL的长袖善舞在接入市场上左右逢缘,还有老将HDSL的长久拼搏和G.LITE、G.SHDSL等拥有优秀特性新生的共同结果。它们凭借着技术优势各自在相关商业及专业领域占据了相当重要的地位。
作为XDSL家族的明星ADSL已经广泛地被人们认识了,此处就按下不表了,本文重点带大家认识一下它的兄弟们。
XDSL的“灵魂”——编码技术
正如任何一项技术都有其赖以存在的技术基础一样,编码技术是XDSL的“灵魂”,是XDSL赖以存在和发展的基础,了解它能帮助我们更好地认识XDSL。XDSL所采用的编码技术较多,但被广泛应用的编码技术主要有以下几种:
· 2B1Q--由AMI技术发展出来的基带调制技术,能够利用AMI的一半频带达到AMI一样的传输速率,由于降低了频带要求,提高了传输距离,主要应用于H/SDSL技术中。
· QAM--传统的拨号Modem所用的技术,MVL将其扩展到高频段,并综合了复用技术,以支持多Modem共享同一线路。与其它调制技术相比,QAM编码具有能充分利用带宽、抗噪声能力强等优点。
· CAP--CAP调制技术是以QAM调制技术为基础发展而来的,是QAM技术的一个变种,主要应用于H/SDSL、RADSL、ADSL中。
· DMT--将高频段划分为多个频率窗口,每个频率窗口分别调制一路信道,由于频段间的干扰,传输距离相对短。在DMT调制解调技术中一对铜质电话线上0-4KHZ频段用来传输电话音频,用26KHZ-1.1MHZ频段传送数据,并把它以一定频宽划分为若干个上行子通道和若干个下行子通道。 DMT具有良好的抗干扰能力,它可以根据实际中线路及外界环境干扰的情况动态地调整子通道的传输速率,这样及保证了传输数据的高速性又保证了其完整性,主要应用于RADSL、ADSL、G.LITE中。
家族众生相
按是否支持对称传输来划分XDSL可分为两类:一类是不对称传输的它包括ADSL、VDSL、RADSL、G.LITE;另一类是支持对称传输的它包括HDSL、SDSL、MDSL、IDSL以及G.SHDSL。
● RADSL
RADSL(速率自适应数字用户线路)——RADSL其实是ADSL的一种,同样能够在一对铜质双绞线上提供1-8MBPS下行速率的通道和16KBPS-1.0MBPS上行速率的通道以及传统的电话通道,并且这三个通道可以同时工作,其传输距离最远可以达到5500米。与ADSL相比最大的不同就是它能根据传输线路质量的好坏以及传输距离的远近动态地调整传输速率,连接速率可以根据链接期间的线路状况做出选择,也可以根据从中心端传来的信号选择。其它的传输速率及距离范围等特性和ADSL基本相同。目前深圳提供的ADSL接入就是基于RADSL的。
● VDSL
VDSL(甚高速数字用户环路)——它拥有XDSL中最快的传输速度,在一对铜质双绞线上短距离内最大下行速率将近52Mbps,但它只是个优秀的短跑选手,随着距离的增加传输速率会迅速下降。在300米距离时下行速度最高可达到51.84Mbps,但当传输距离增加到1500米时速度迅速下降到12.96 Mbps。 由于VDSL的国际标准尚未出台,美国的ANSI T1.4和欧洲的ETSI TM6标准化小组分别制定了各自VDSL的系统规范,它们都支持对称和非对称的数据传输。在欧洲的ETSI的标准中支持非对称和对称数据传输速率的标准分别为ClassⅠ和ClassⅡ。ClassⅠ的最高下行传输速率为 24 Mbps;ClassⅡ的最高传输速率为36 Mbps。ANSI定义的非对称传输时最高下行速率为 52 Mbps;对称传输模式下的数据传输速率最高为52 Mbps。
● G.LITE
G.LITE(通用ADSL)——ADSL虽然有着适应面广速度快等众多优点,但它也存在着不少的问题。首先是费用问题,ADSL设备价格昂贵ISP在进行设备改造时需投入大量的资金,另外,由于在用户端需要加装分频器,用户端的安装无法象安装普通MODEM一样简便,必须ISP派人上门安装增加了ISP的运营成本,而这些费用最终将会反映到用户身上,影响ADSL的市场竞争力;其次由于ADSL有CAP和DMT等多种调制技术且之间互不相容,因此不同厂家之间的设备的兼容性较差,由于兼容性所产生各种问题一直是令ISP颇为伤神的事。这些无形中阻碍了ADSL的推广。针对这些问题国际电信联盟ITU制定出了G.LITE标准。
G.LITE采用抗干扰性较好的DMT线路编码方式,下行速率为64Kbps-1.5Mbps,上行速率为32K-512Kbps,数据速率仍为非对称。由于其传输速率低,因而其技术和设备的复杂度减小了制造成本也相应降低了,抗干扰能力要好于ADSL,因此它的传输距离也得到了相应的提高。此外它还取消了让人伤神的分频器简化了安装,用户就象使用普通MODEM一样可以自己安装。更为重要的是由于标准的统一使不同厂家之间设备的兼容性问题得到了大大的改善,促进了G.LITE技术的推广。
● HDSL
HDSL(高比特率数字用户线路)——与前面的几种技术不同HDSL是一种对称传输技术,是XDSL技术中最为成熟的一种,已经得到了广泛的应用。
HDSL能够在两对铜质双绞线上得到最高2.048Mbps的速率,并且在0.4mm线径上最大传输距离可达到3700米,由于技术上的成熟其设备的价格较低,因而HDSL在今天实质上已经成为替代E1/ T1的技术。
另外目前正在研制的HDSL2它是HDSL的“一线版”,它选用OPTIS(带有互锁谱的重叠PAM传输)线路码,有效地解决了信号码间干扰问题,能在一对铜质双绞线上实现与HDSL相似的速率特性。
● SDSL
SDSL也是一种对称传输技术,能在一对铜质双绞线上提供最高1.54MBPS的速率,与HDSL一样能够成为T1的替代技术,但它又与HDSL有着明显的不同。首先,SDSL能够提供不同的传输速率选择,并且速率越低传输距离越远,而HDSL只有2MBPS一种速率如果用户有不同速率需求则只能通过时隙划分来为用户提供不同的速率;其次,SDSL是通过减少传输距离来换取使用更少的线缆进行数据传输的。而HDSL则是通过将信息分摊到两对铜线上面,使用比SDSL更低的频率,从而减轻信号衰减的影响,来达到更远传输距离的。
● MDSL
MDSL(多速率数字用户线路)——一种类似SDSL的多速率对称传输技术,它可以在一对铜质双绞线上支持从128KBPS到2.3MBPS的速率。在0.4mm线径上最远可以提供9400米的传输距离,用户可以根据距离和实际需求来选择不同的速率。
● IDSL
IDSL与其说是ADSL的兄弟不如说它是ISDN的亲戚更贴切些,因为IDSL和ISDN一样只能提供最高128KBPS的对称速率,并且各方面的特性都与ISDN十分接近。
● G.SHDSL
G.SHDSL(单对高速数字用户线)是国际电信联盟ITU于2000年4月在瑞士的日内瓦通过的关于对称的高比特数字用户环路的标准(又称G.991.2)。
与其它的XDSL接入技术相比,G.SHDSL具有延伸的范围更广、数据传输速率更高以及产生的干扰更小的优势。G.SHDSL同时支持一对或两对铜质双绞线的传输,在一对铜质双绞线上G.SHDSL可以提供从192Kbps到2.36Mbps的可变速率,而在两对铜质双绞线上这个速度更可提高一倍。更为重要的是G.SHDSL在2MBPS的速度下可以提供2440米的数据传输距离这远远地超过了其他的同步数字专线,这些特点使得它非常适合中小型商业用户。

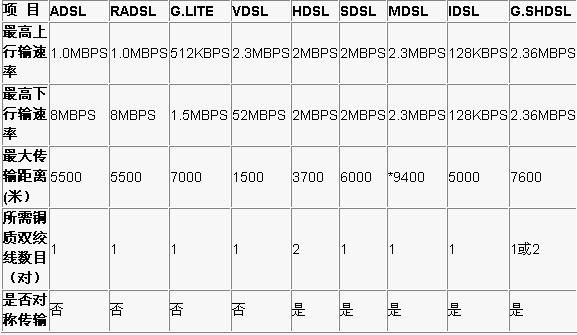

表1.各DSL的技术特性
注:这个传输距离是在0.5mm的铜线上实现的。
