无线远程监控控系统的核心技术研究

领测软件测试网

　　
　　无线远程监控系统是在传统监测监控系统的基础上，结合当前无线通信技术和信息处理技术而发展起来的新型测控系统。
　　

　　一般而言，现有的无线远程监控系统，大都符合“控制中心―监测站”的构建模式。控制中心是整个系统运作的核心，负责收集各监测站上传的监测信息，发送各种操作命令以控制监测站的行业。监测站被布放于远离控制中心的各监测点处，负责完成信息的采集和响应控制中心发出的控制命令。控制中心可用普通微机、工作站或工控机实现，软件开发可靠基于现有的Windows或Unix操作系统。监测站的设计实现可根据不同的应用目的和应用环境，采用特定的技术形式，比如单片机、DSP或者Intel X86系列的微处理器等。无线远程监控系统的组网方式也很灵活，可利用现有的无线通信网，如GSM/GPRS网络，CDMA移动网络等，也可单独搭建专门的无线局域网。下面系统地讨论无线远程监控系统设计开发时涉及到的一些核心技术，主要包括三个方面：监测站的设计开发、无线网络的组建和控制中心的软件设计。
　　
　　1 监测站的设计实现
　　监测站的设计与实现是整个无线远程监控系统研制开发的重点，监测站对信息数据处理的能力和精度将影响整个系统的最终性能。在整个开发过程中，监测站的设计是工作量最大、所需时间最长的一部分。监测站处于工作现场，只完成数据的采集、处理和控制，任务相对单一、固定，无须用赠大的台式机来完成；考虑到节能和布放方便，监测站多为嵌入式系统。根据整个无线远程监控系统所要实现的功能，和对数据处理与对传感器控制能力的要求，监测站设计的复杂程度和采用的具体技术是不一样的。
　　
　　1.1 基于单片机的设计实现方式
　　
　　采用单片机是大多数嵌入式系统设计时的首选方案。由于在片上集成有丰富的外设，具有良好的控制能力，单片机天生就是为嵌放式系统度身定做的，在嵌入式市场上占据了最大的份额。
　　　
　　基于单片机的设计方案一般适用于对数据处理要求不高，运算量不大的远程监控系统。根据需要，单片机可以选用较为低端的4位机或8位机，如8051等，也可选用功能较强的专用芯片，如MSP430FE42X系列。单片机主要用于监测站端的系统控制。片外存储器一般为RAM、EEPROM和Flash等存储器；I/O设备一般为键盘、LCD等供设计调试用的人机交互接口；传感器一般为话筒、摄像头、扬声器和伺服马达一类的设备。无线通信接口实现相对较为复杂。编解码器是可取舍的，对于低速率数据一般没有必要。根据系统的处理任务和信息的类别，编解码器可选用不同的芯生， 如CMX639（用于音频）或LD9320等，也可用编程逻辑器件实现。监测站软件可直接通过C或汇编语言实现，也可在实时操作系统上开发应用软件。对于低档的4位或8位单片机，控制能力较低，系统简单，一般采用直接编写控制程序的方法。对于功能较强大，各设备间交互复杂的系统而言，大多数是利用操作系统来进行任务管理、设备交互，应用软件只是完成上层的数据处理等工作。
　　
　　1.2 基于DSP的设计实现方式
　　
　　众所周知，DSP的数字处理方面能力较强，技术已经很成熟，能处理各种运算的通用、专用芯片也很多。以DSP为核心设计开发的监测站，可以完成高速率数据处理，保证系统实时性方面的要求。
　　
　　这类设计方案一般适用于数据处理运算量比较大，实时性要求高而对控制能力要求相对较低的监控系统。与以单片机为基础的监控系统不同的是，DSP除了作控制器以外，还可兼作数据计算、编/解码之用。对于较复杂的编/解码以及压缩解压运算（比如对图像视频数据的处理等）是否仍由DSP完成，须综合考虑。若DSP在系统控制和实现传输协议方面负担太重，则这部分运算需要由专门的处理芯片完成；若系统控制和传输协议较简单，或根本没有到上层协议栈，则这部分复杂的运算可由DSP完成。
　　
　　1.3 基于MCU+DSP的设计实现方式
　　
　　显然，这种设计方式吸取了单片机和DSP各自的优点：单片机的特点决定其擅长于控制，DSP的内部结构保证较强的数据处理能力。两者的组合可实现一些相当复杂的系统功能，但由于系统中采用了两个处理器，其间的信息交互是设计这类监测站时须着重考虑的问题。只有单片机和DSP之间较好地协同工作，才能充分发挥各自的优点；否则，由于两者间的协调而耗费了大量资源，整体性能未必高于采用单一处理器的系统。实现单片机和DSP间通信协调的常用方法是采用双口RAM。
　　
　　目前，有些DSP或单片机厂家为了扩大芯片的适用范围，在原有基础上进行扩展，相互间容入了对方的特点，使同一芯片在数据处理和控制方面同时具有较好的性能。比如Microchip公司推出的dsPIC，使客户能方便地将单片机的功能转移到DSP上，目前推出的产品有dsPIC30FXXX系列。由于DSP和MCU两个功能模块在同一芯片内实现，提高了系统的可靠性、降低了监测站的设计难度并节省印制板空间。这类芯片得到广大用户的青睐。
　　
　　1.4 基于MPU的设计实现方式
　　
　　设计嵌入式产品的另一可选方案是采用基于微处理器的设计方式。与工业控制计算机相比，嵌入式微处理器具有体积小、重量轻、成本低、可靠性高等优点；同时，在该领域技术成熟、产品类型多、选择空间大，满足各种性能需求的处理器比较容易获得。随着采用RISC体系的高性能MPU（比如采用ARM构架的处理器芯片等）的出现，MPU在嵌入式领域中的地位经久不衰；但是，由于在设计监测站时，电路板上必须包括ROM、RAM、Flash、总线接口和各种外设等器件，系统的可靠性将有所下降，技术保密性差，实现难度也较大。
　　
　　1.5 实时操作系统选择和嵌入式实时软件开发
　　
　　目前已有的实时操作系统（RTOS）种类繁多，软件结构各异，可适用于复杂程度不同的各种环境，包括循环查询系统、前后台系统、实时多任务系统和多处理机系统等。具体实例有VxWorks、pSOS、QNX、Palm OS、Windows CE、lynx OS和嵌入式Linux等。选择适合监测站乃至整个无线远程监控系统的RTOS的重要性是不言而喻的，它可能关系到整个系统研制的成败。选择过程杂而又需要耐心：要了解各RTOS的特点和适用范围，比较其间的区别，才能找到最为合适的一种。选择比较时，需要考虑的因素主要有：
　　
　　①RTOS能否支持在项目中使用的语言和微处理器；
　　
　　②RTOS能否与ICE、编译器、汇编器、连接器及源代码调制器共同工作；
　　
　　③RTOS是否支持设计中要用到的服务，如消息队列、定时和信号量等；
　　
　　④RTOS能否达到应用产品的性能需求，比如实时性需求；
　　
　　⑤能否获得产品开发时必要的组件，比如协议栈、能信服务、实时数据库、Web服务等；
　　
　　⑥RTOS是否能为公开出售的硬件提供设备驱动程序；
　　
　　⑦使用RTOS是否免费；
　　
　　⑧能否获得目标代码；
　　
　　⑨获得的技术支持有多少；
　　
　　⑩对于需要授权的RTOS，授权方式是怎样的。
　　　
　　嵌入式实时软件的开发与传统软件的开发有许多相似之处，继承了许多传统软件的开发习惯；但由于嵌入式实时软件的功能和运行环境特殊，决定其与传统软件的开发有所区别。嵌入式实时软件的开发使用交叉开发方式。所谓交叉开发是指，程序代码的实现、编译和连接的环境与对其进行调试和运行的环境不同。前者基于普通微机平台，后者则基于嵌入式系统的硬件平台。调试过程多是在有通信连接的宿主机与目标机的配合下进行的，开发完成后需要进行固化和固化测试。另外，开发过程还需要相应的开发工具，包括交叉编译器、交叉调试器和一些仿真软件。嵌入式应用系统以任务为基本执行单元，用多个并发的任务代替通用软件的多个模块，并定义了应用软件任务间的接口。由于整个无线远程监控系统的实时性能受RTOS和应用软件的影响，所以，在软件的需求分析阶段就充分考虑其实时性要求。再加之嵌入式应用软件对稳定性、可靠性、抗干扰等性能的要求都比较严格，所以嵌入式实时软件的开发难度较大。
　　
　　2 无线通信的设计实现
　　无线通信的设计相对于监测站而言较简单，有许多现有的产品和通信系统可以利用，重点只是在于从多种实现方式中作出最优的选择。
　　

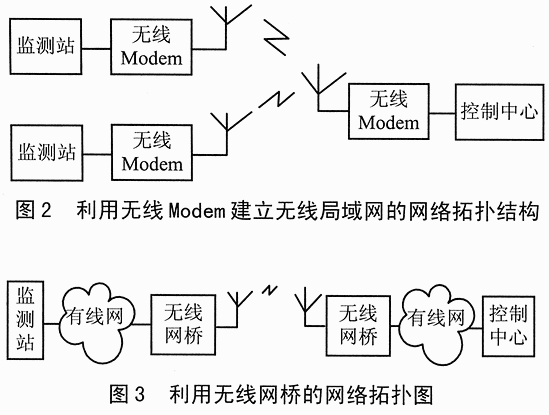

　　常用的实现方式有：利用现有的通信网络（GSM/GPRS、CDMA移动网等）和相应的无线通信产品；通过无线收发设备，如无线Modem，无线网桥等专门的无线局域网；利用收发集成芯片在监测站端实现电路板级与监控中心的无线通信。
　　

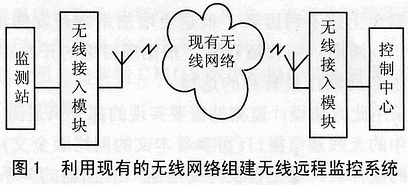

　　2.1 利用现有网络实现监测站与监控中心的无线通信
　　
　　现有的通信网络较多，按业务建网是3G以前通信网络的特点，无线网络也不例外。设计无线远程监控系统可以借用的无线网络主要有：全球数字移动电话系统（GSM）、通用分组无线业务（GPRS）、采用码分多址（CDMA）技术的移动网、蜂窝式数字分组数据（CDPD）系统。
　　
　　GSM（Globem System for Mobile）是全球最主要的2G标准，能够在低服务成本、低终端成本条件下提供较高的通信质量。就其业务而言，GSM是一个能够提供多种业务的移动ISDN（Integrated Services Digital Network，综合业务数字网络）。
　　
　　GPRS（General Packet Packet Radio Service）在现有的GSM网络基础上增加一些硬件设备和软件升级，形成一个新的网络逻辑实体。它以分组交换技术为基础，采用IP数据网络协议，提高了现有的GSM网的数据业务传输速率，最高可达170kb/s。GPRS把分组交换技术引入现有GSM系统，使得移动通信和数据网络合二为一，具有“极速传送”、“永远在线”、“价格实惠”等特点。
　　
　　CDMA（Code Division Multiple Access）网络采用扩展频谱技术，使用多种分集接收方式，使其具有容量大、通信质量好、
