软件测试用例设计白皮书--因果图方法

　　二. 实战演习

　　1. 某软件规格说明书包含这样的要求：第一列字符必须是A或B，第二列字符必须是一个数字，在此情况下进行文件的修改，但如果第一列字符不正确，则给出信息L;如果第二列字符不是数字，则给出信息。

　　解答：

　　1) 根据题意，原因和结果如下：

　　原因：

　　1——第一列字符是A;

　　2——第一列字符是B;

　　3——第二列字符是一数字。

　　结果：

　　21——修改文件;

　　22 ——给出信息L;

　　23——给出信息M。

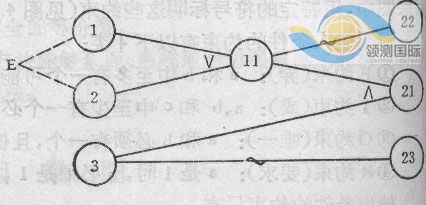

　　2) 其对应的因果图如下：

　　11为中间节点;考虑到原因1和原因2不可能同时为1，因此在因果图上施加E约束。

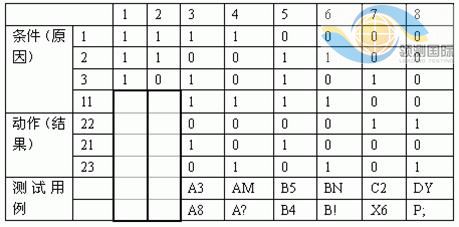

　　3) 根据因果图建立判定表。

　　表中8种情况的左面两列情况中，原因①和原因②同时为1，这是不可能出现的，故应排除这两种情况。表的最下一栏给出了6种情况的测试用例，这是我们所需要的数据。
