2) 约束
输入状态相互之间还可能存在某些依赖关系，称为约束。例如, 某些输入条件本身不可能同时出现。输出状态之间也往往存在约束。在因果图中,用特定的符号标明这些约束。

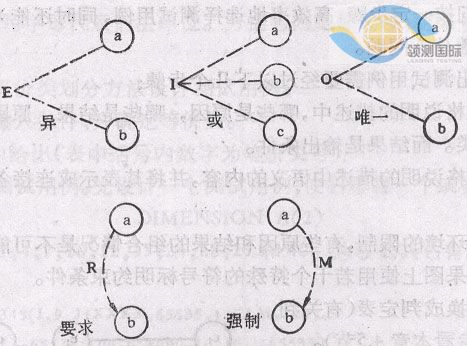

A.输入条件的约束有以下4类：
① E约束(异)：a和b中至多有一个可能为1，即a和b不能同时为1。
② I约束(或)：a、b和c中至少有一个必须是1，即 a、b 和c不能同时为0。
③ O约束(唯一);a和b必须有一个，且仅有1个为1。
④ R约束(要求)：a是1时，b必须是1，即不可能a是1时b是0。
B.输出条件约束类型
输出条件的约束只有M约束(强制)：若结果a是1，则结果b强制为0。
5. 采用因果图法设计测试用例的步骤：
1) 分析软件规格说明描述中, 那些是原因(即输入条件或输入条件的等价类),那些是结果(即输出条件), 并给每个原因和结果赋予一个标识符。
2) 分析软件规格说明描述中的语义，找出原因与结果之间, 原因与原因之间对应的关系，根据这些关系,画出因果图。
3) 由于语法或环境限制, 有些原因与原因之间,原因与结果之间的组合情况不可能出现，为表明这些特殊情况, 在因果图上用一些记号表明约束或限制条件。
4) 把因果图转换为判定表。
5) 把判定表的每一列拿出来作为依据,设计测试用例。
