ADSL安装之硬件篇

发布: 2007-6-23 19:14 | 作者: coffee  | 来源: IT168  | 查看: 38次 | 进入软件测试论坛讨论

领测软件测试网



ADSL报装完毕,大家就等着安装人员上门安装了。安装方法,大家还是应该有所了解,否则,以后要是家里装修改线,或者出了些小问题,就不知道该怎么解决了。

安装ADSL过程主要包括:1、设备及线路的安装;2、软件的安装。

首先,咱们先来看一下ADSL设备(ADSL Modem和分离器)的安装,及走线的问题。下面这张图简单标示了ADSL用户端的基本连接方法:(下面以以太网接口的Modem为例,USB接口的同理)

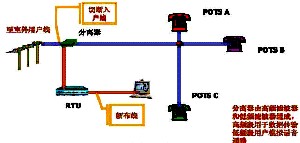

ADSL安装之硬件篇(图一)
ADSL用户端的基本连接方法



安装ADSL首先要安装分离器(一个小盒子,上面有三个接口分别为:Line,Phone,Modem)。先将电信网络的电话线接入分离器的Line接口,然后将电话机接在分离器的Phone位置上,同时,Modem接口是用于连接你的ADSL Modem。你还应有一个10M/100M的自适应网卡,这时你用一根交叉网线(ADSL Modem都配送一根)将计算机网卡和ADSL Modem连接。从图上可以看出,分离器应该在用户线路的最外端,也就是说,入户线首先应该接入分离器,通过分离器,引出两条线路,一条是语音电话线,一条是上网数据线。

这里特别需要注意的是,大多数人家里都串了很多部分机,而从图上也可以看出,在分离器之后,你可以随意接出多部分机,但分离器之前,不能有任何电话,防盗器,传真机等语音设备。因为这些设备如果接在了分离器之前,就破坏了分离器所起的分频作用,自然上不了网,弄不好电话也打不了了!

可能很多人都想到这样一个问题,如果,按照上面所说的话,我的分离器要不按在入户线的最前端,要不就得重新改造现在有的电话线,这样岂不造成了很大的麻烦!?

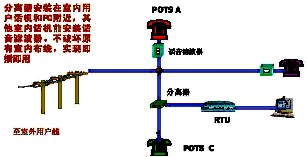

ADSL安装之硬件篇(图二)
语音滤波器连接



上面这张图的连接方法便解决了上述的问题。这种连接方法的最大不同是,在电话前面,分别安装了一个语音滤波器(中关村的电子市场都有卖)。这样一来,所有原来的电话布线都不用改动,只需要添加几个小的语音滤波器就搞定了!不过,不是所有的运营商都给用户提供这样的语音滤波器,所以,有需要的话,还得咱们自己去买:(

在前面咱们也提过,ADSL对于线路质量要求很高,所以,如果您家是大HOUSE,需要的连接线很长的话,最好能使用质量较好的双绞线,而不是电话室内线常用的平行线。双绞线能有效地防止干扰,使用效果要强于平行线。当然,如果连接距离很短,也就无所谓了。只是,一定要保证线的质量,否则,早晚会给自己添麻烦的!

这里还要提一句,现在使用的ADSL Modem大多都是以太网接口的,所以,需要在电脑上安装以太网卡。网卡大多运营商都不会提供的,需要咱们自己去买,这里说的网卡,就是普通局域网用的网卡,10M/100M自适应的以太网卡,在中关村等电子市场都有卖的。

网卡的安装也很重要,这涉及到后面的软件能否安装正确,所以,一定要确定网卡安装后状态正确,驱动程序安装无误。具体的查看方法是:设备管理器---〉网络适配器---〉具体网卡的型号。看看这里显示的信息是否正常,不正常的话,通常在网卡型号的前面会有一个黄色的叹号。这时,就需要重新安装网卡或是驱动程序。

ADSL安装之硬件篇(图三)
网卡的安装



当线路及设备连接正常后,接通电脑及ADSL Modem的电源,大家接下来就需要检查ADSL Modem上指示灯的状态了。

通过状态指示灯,我们可以很清楚地就看出ADSL链路是否接通,网卡是否状态正常。当出现问题时,很容易确定问题点,所以,无论什么型号的ADSL Modem,大家都应该明白上面的指示灯所代表的意思。(下面以伊泰克 TD-2018 ADSL 路由器为例)

刚启动Modem时,由于Modem需要与局端设备建立链路连接,所以,需要1-2分钟的启动时间,这时候,大家不需要太在意指示灯上状态了。当起动过程结束,状态稳定。让我们来看一下各个灯都说明点什么吧。

ADSL安装之硬件篇(图四)
伊泰克 TD-2018



伊泰克 TD-2018上面,有六个指示灯,分别为:PWR,ALM,WLK,WAC,LLK,LAC。

PWR是电源灯,接通电源后就应该常亮。

ALM是告警灯,当出现问题,或者建立链路时,都可能亮。

WLK是广域网链路灯,当局端线路正常时,应该常亮,如果闪烁或者不亮,则表示连接到电信局的线路有问题。

LLK是局域网链路灯,当连接网卡的链路正常时,应该常亮,如果闪烁或者不亮,则表示连接到网卡的线路有问题。

WAC,LAC分别是链路活动指示灯,当有数据通过时,都是闪烁状态。

如果,PWR,WLK,LLK都常亮的话,表示状态正常,可以安装软件了。如果不正常怎么办?!嘿嘿,咱们后面再说。

ADSL的安装就先给大家介绍这些,大家如果有什么不明白的就给小编发邮件,小编这里可是有很多高人指点的哟。
