Avaya校园千兆网解决方案

用户环境：高校校园网

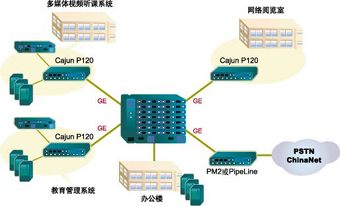

Avaya公司根据多年的实践经验，提出高校校园网的总体规划方案，如附图所示。

解决方案（图一）" />

网络系统主干交换设备使用Avaya公司的Cajun系列中的CajunP550千兆路由中心交换机。

二级设备根据实际信息点选用CajunP120或选用CajunP330可堆叠工作组交换机，通过千兆光纤链路连接到网络中心CajunP550，若校园网铺设了多条光纤，可采用OpenTrunk技术组成链路汇集组，这样一方面提高了带宽，另一方面提高了容错性。

本方案中主干网络交换机CajunP550散出多条1000Mbps链路和全双工快速以太网链路至各个二级交换机堆叠，主干聚集带宽实现全容错、全双工双向4Gbps，采用协议无关的分布式模块化交换处理，通过在CajunP550增加模块，即可进一步增加网络交换带宽。

各个CajunP330堆叠为校园网提供100Mbps全双工上连带宽，同时向下给每个站点提供交换式、全双工的10Mbps和100Mbps独用带宽。如果需要的话，利用剩余的光缆芯对和CajunP550主干交换机上的空闲端口，还可以成倍增加上连带宽和站点数目。

专家评论

Avaya公司给出的高校校园网的解决方案，选用10/100/1000Mbps以太网技术，选择支持VLAN技术、QoS等技术的产品，设计出具有较高性能的、具有一定可靠性的、满足网络教学应用与管理需要的多媒体网络系统。满足了高校用户众多对网络性能、应用多样性对数据传输优先级的要求。

华为电气网络动力

在网络中心机房，采用大功率UPS集中供电的方式已被广泛接受，而众多的网络交换和路由设备，由于其分散性，需要安置小功率的UPS。为了保证网络的安全运行，必须选择高质量的产品。首先，它是能够全面消除电源污染的在线式产品，使网络不受电源问题的影响;其次，对于长延时产品，应该具有很好的电池管理功能。华为电气的UPS产品，较好地解决了这些问题。

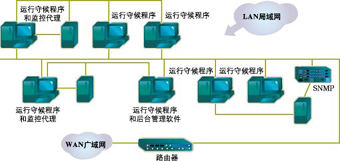

在网络中，分散供电使管理员很难实时地了解远处UPS的运行状态。为此，华为电气提出了多种监控方案，分别通过采用RS232卡和SNMP卡实现，如附图所示。

通过使用UPSite监控软件，可以实现UPS在网络中的实时监控。在使用RS232接口时，可根据设备的具体情况采用不同的组件，以达到在最节省硬件资源占用的条件下实现可靠的保护。当只需要网络设备在市电停电后，能在无人值守的情况下自动保存数据并安全关机，可以只安装UPSite中的守候程序。如果需要实时显示UPS的工作状态，则只需要安装后台管理软件。对于已使用RS232与UPS 连接的计算机和服务器，通过安装监控代理，便可将UPS的各种工作信息和电网电源的状态自动发送到网上，使网络上安装守候程序和后台管理的设备能够及时获得电源方面的信息。

此外，用户也可以在远离计算机和服务器的地方，使用UPS内置SNMP卡，直接把UPS连接到网络中，使UPS成为网络中的终端设备。这样，用户可通过专用软件或Web浏览器完成对UPS的监控，使网络更加可靠。
