配置WebLogic Server集群二(组图)

领测软件测试网

　　
　　系统根据配置信息，完成缺省的目录及文件的创建
　　

　

　　启动WebLogic服务
　　
　　启动Administrator Server
　　
　　使用startWebLogic命令启动Administrator Server
　　　
　　启动Managed Server
　　
　　使用startManagedWeblogic命令启动Managed Server，它的命令格式是：
　　
　　startManagedWeblogic.cmdManaged Server的名称Administrator Server地址
　　
　　同理可以启动nodeB和nodeC，以及Proxy Server
　　　
　　通过HttpClusterServlet实现请求的自动分发处理
　　
　　HttpClusterServlet通过一个WebLogic服务器代理对WebLogic集群中的其他服务器成员的HTTP请求，同时HttpClusterServlet还为代理的HTTP请求提供负载平衡与容错处理。
　　
　　实际上实现是很简单的，遵循下面几个步骤就可以轻松实现请求的自动分发功能：
　　
　　创建一个代理Server（在此我们称这proxyServer）
　　生成配置文件web.xml
　　生成配置文件weblogic.xml
　　打包生成Web应用
　　在proxyServer上部署应用，并将该应用作为缺省的Web应用
　　
　　创建代理Server
　　
　　启动Administrator Server，然后进入Console控制台（http://10.16.92.33:7080/console/），在此我们将代理Server与Administrator Server置于同一台主机之上。
　　

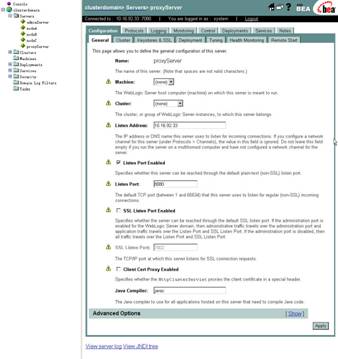

　　进入console控制台后，在“Server”结点上单击右键，在弹出菜单上选择“Configure a New Server”，然后配置代理Server的相关信息。（在这里只要指定名称，监听地址，监听端口就可以了）
　　　
　　HttpClusterServlet的部署，主要是Servlet的声明和映射，并设置初始化参数，可以创建一个Web App，然后直接在web.xml中添加或在管理控制台上设置HttpClusterServlet的部署信息。最后将它发布给用来做代理的Server，并将这个Web App设置为这个Server的缺省WEB应用。
　　

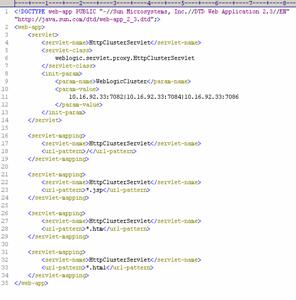

　　web.xml文件示例
　　　
　　weblogic.xml文件示例
　　　
　　打包WEB应用
　　
　　可以使用jar命令将proxy应用打包成war文件，我们建一个临时目录temp，然后在其中建立如下目录结构：
　　　
　　使用如下的命令操作，就可完成web应用的打包操作：
　　
　　JAR –参数 WEB应用名称要打包的目录
　　　
　　当然我们也可以直接部署该目录，而无需打包，这在项目的开发阶段是很有帮助的，便于修改。
　　
　　部署proxy应用
　　
　　启动Administrator Server，然后进入Console控制台（http://10.16.92.33:7080/console/），在此我们将代理Server与Administrator Server置于同一台主机之上。
　　

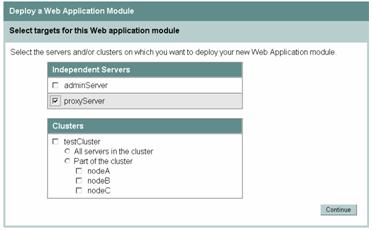

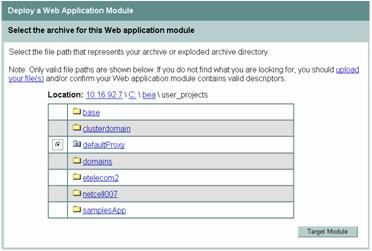

　　进入console控制台后，在“Web Application Modules”结点上单击右键，在弹出菜单上选择“Deploy a new Web Application Module”，然后选择要部署的文件或目录，单击“Target Module”按钮，然后选择“proxyServer”，单击“Continue”按钮，到了下一步，单击“Deploy”按钮，完成部署工作。
　　
　　部署完成后，查看WEB应用的状态是“FAILS”，造成这种情况的原因是“proxyServer”还没有启动，我们可以通过下面的命令启动“proxyServer”：
　　　
　　然后点击“ReDeploy”，重新部署应用，状态值将变为“Success”。
　　
　　将WEB应用配置成缺省的WEB应用，weblogic8.1与weblogic6.1有很大的不同，8.1不再支持从console控制台完成配置的工作，而是在weblogic.xml中通过下面的结点，完成配置的工作。
　　
　　<context-root> / </context-root>
　　　
　　　
　　测试proxy应用
　　
　　修改web.xml文件，加入下面的结点，然后重启服务。
　　
　　<init-param>
　　
　　<param-name>DebugConfigInfo</param-name>
　　
　　<param-value>ON</param-value>
　　
　　</init-param>
　　
　　打开浏览器，访问下面的地址，会得到下图所示的结果，这就说明你的配置是成功的。
　　
　　http://myserver:port/placeholder.jsp? __WebLogicBridgeConfig
　　
　　myserver为服务地址（在这里是10.16.92.7）
　　
　　port为proxy服务的端口（在这里是8080）
　　
　　placeholder.jsp（这是一个不存在的JSP文件，您也可以随意指定文件名）
　　
　　__WebLogicBridgeConfig（这个可千万不能写错呦！）
　　　
　　测试集群的分发功能
　　
　　编写测试WEB应用并部署
　　
　　我们来编写一个简单的WEB应用，它会在控制台和浏览器上同时打印出“OK”字样，然后将这个WEB应用部署到集群中所有Managed Server上面。（代码见附件）
　　
　　在这里我们将通过Apache中所带的ab包来进行并发访问的模拟测试，使用如下的命令就可以完成压力测试。
　　
　　ab –n 100 –c 10 http://10.16.92.7:8080/index.jsp
　　
　　ab是测试程序的名称
　　
　　参数n代表请求的总数量
　　
　　参数c代表并发的请求数
　　
　　url为要测试压力的页面
　　
　　注：使用这个命令时，一定要在系统路径中能够找到该程序，否则不能执行。
　　
　　压力测试完成后，我们从Managed Server的控制台上可以看到，nodeA，nodeB，nodeC都打印出了“OK”字样，这说明，在并发请求的情况下，集群能够将请求进行分发，以达到负载平衡的目的。
　　
　　测试应用的目录结构如下，部署与proxy应用的部署一样，要注意的是要将它部署在Managed Server上面。
　　　
　　同一网段内不同机器部署集群
　　
　　在不同机器上部署集群与上面的操作有一些不同，就是在部署“Managed Server”时，要注意的是，参见下面的图解。
　　　
　　在另外一台机器上配置“Managed Server”时，要指定“Admin Server”的名称，监听地址，监听端口。
　　　
　　集群配置中要注意的问题
　　
　　Admin Server只用于集群的管理，而不能参与集群事务。
　　
　　Web应用应该部署到集群上，文件的同步是由WebLogic来完成的。
