分析跟踪和定位电缆的基本原理(组图)

领测软件测试网

　　
　　一个实用的仪器箱，包括附件。
　　

　　大多数的电气专业技术人员会时不时地遇到需要跟踪电缆或布线系统的的需求。 这项工作很枯燥，也很浪费时间。另外，还经常需要确定是哪个保险装置连接到了特定的电路，或需要识别和跟踪金属管、供暖管线或地下电缆。新型的Fluke 2042电缆探测仪是专门设计的多用途工具，用于在这类应用中为用户提供帮助。
　　
　　工作模式
　　
　　FLUKE-2042电缆探测仪包括一个发送器和一个接收器。发送器向相应的电缆提供一个经调制的交流电压，交流电压会在电缆周围产生一个电场；接收器安装有一个线圈，如果将接收器放在靠近相应的电导体的地方，通量线就会穿过线圈，并进入到接收器。这种现象也被称为穿透线圈。在线圈中会产生很小的电压，接收器的电子电路对此电压进行计算，并显示在显示屏上。Fluke-2042的特殊之处在于发送的信号是数字编码的。这就能够确保信号可以被接收器清晰地接收到，即可避免任何干扰场（例如电子式荧光灯镇流器或变频器）引起的错误显示。
　　
　　一般而言，有两种不同的应用原理。
　　 　
　　图1－ 随FLUKE 2042电缆探测仪提供
　　
　　无电压的应用
　　
　　典型的应用是定位不小心被墙壁涂料覆盖了的开关和分线盒。几乎任何人对这样的情形都很熟悉：安装开关和分线盒，并穿了新设备使用的电缆。等用涂料刷过墙壁之后，却并不能找到所有的插座。
　　
　　在这种情况下，只要给需要跟踪的电缆中任意导线施加信号就足够了。信号发送器的另一极通过一根接地线连接到地电势。保证建筑材料的干燥非常重要。
　　 　

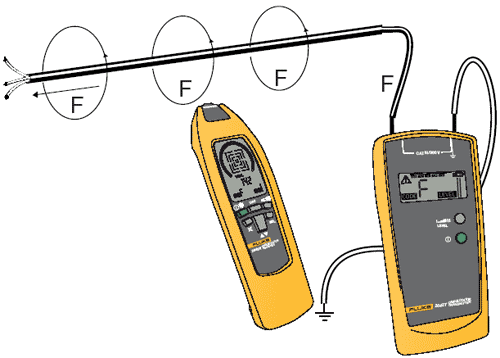

　　图2－ FLUKE 2042电缆探测仪的工作原理
　　
　　带电压的应用
　　 　

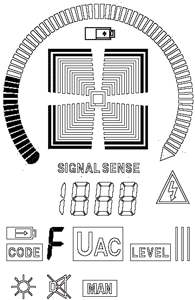

　　FLUKE 2042接收器的显示
　　 　
　　FLUKE 2042发送器的显示
　　
　　经常会出现旧系统的电路上没有标签的情况。为了避免不小心断开错误的电源，就必需将正确的保险装置和相应的电路对应起来。
　　
　　2042电缆探测仪也可用于这种情况。直接将信号发送器连接到相线和零线之间（参见图3）。在这种情况下，信号探测强度一般会减小。交流电压和信号发送器的电通量会相互影响。但是，在这种情况下，由于在打开的配电箱处可直接接触到电缆，因此减小的跟踪深度并不是非常要紧。
　　
　　定位电缆的过程
　　
　　为了在这种类型的应用下成功地定位电缆，则必须从理论上理解这种工作模式的原理。以一个被覆盖的插座为例进行说明。在这种情况下，照明插座往往是唯一可以接触到电缆的地方。从插座处，发送器的信号被送入电缆。
　　
　　发送器的连接方式如以上无电压的应用情况所述。附近插座或延长线的接地点被用来接地。现在，跟踪相应电缆，直到接收不到信号。操作者可手动调节接收器的灵敏度，根据在墙壁中安装的深度，必须增大或降低接收器上的灵敏度。一旦接收到信号，接收器就会显示字母“F”，以及接收到的信号的强度。
　　
　　另外，在信号发送器上可以设置3个不同的发送强度。按这种方式跟踪电缆，直到达到末端，并定位到相应的分线盒或开关盒。发送器输出信号的良好接地对于无电压的应用非常重要。在被连接到地的电缆上应该接收不到信号。
　　 　

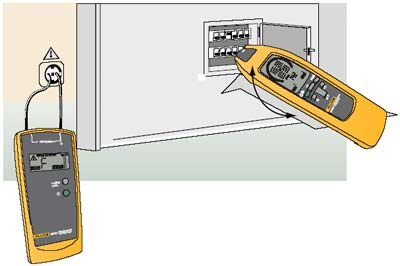

　　图3－ 应用实例，在不关闭系统的情况下从电路定位保险装置
　　

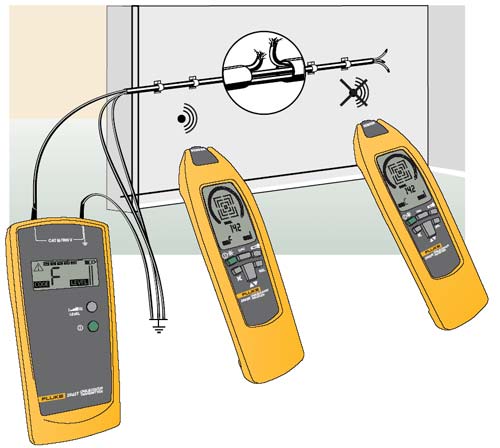

　　定位电缆中断裂处的实例
　　
　　如果将发送器连接到电缆的一端来定位断点，由于磁场的干扰，有时候只能大概地定位断点的位置。在这种情况下，利用另外一个采用不同信号编码的发送器则会很有帮助。
　　
　　对于屏蔽电缆，例如架空电缆，信号会被显示在屏幕上。提前知道建筑结构状况也会对这一过程有所帮助。坚硬的混凝土中的钢筋对跟踪信号也有着负面影响。
　　
　　钢筋混凝土极有可能扮演着接地屏蔽罩的角色，将会接收不到信号。建议在初次进行现场操作之前，先对已知的系统进行实际的测试。这是用户熟悉仪器工作方式的最好途径。利用专用的电缆探测仪定位电缆在现场测试方面具有多种优势。利用试错法（Trial-and-Error）定位电缆，例如打穿墙壁，会损坏建筑物的结构，并且还会损坏电缆本身。新型的Fluke-2042电缆探测仪则为日常生活提供了各方面的帮助。
　　 　

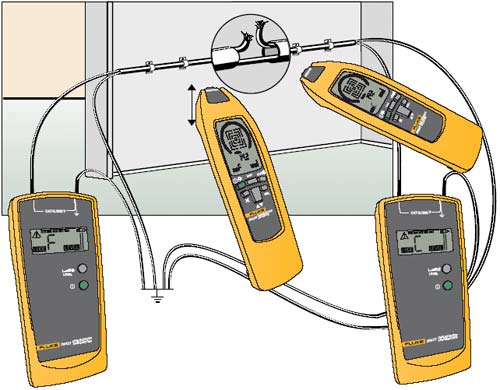

　　定位电缆断点利用额外的信号发送器准确定位电缆的断点
　　　
　　定位电式地暖中的故障
　　
　　一类非常吸引人的应用是定位电式地暖中的故障。例如当刚铺设了地暖之后却不能正常工作。这种故障的一个常见原因就是铺设地暖的地板被无意间切割或损坏了。对于具有防护层的的取暖器来说，能在屏幕上看到发射信号是非常重要的。
　　 　
　　定位电式地暖中的故障

　　　

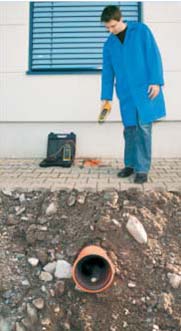

　　跟踪地下电缆和管道

　　
　　利用Fluke-2042电缆探测仪还可以跟踪埋在地下的电缆。当处理外部照明系统时这一功能是非常有用的。这种应用类型的最大探测深度为2.5m。
