Chart控件指Mschart.ocx（5.0版)或Mschrt20.ocx（6.0 版），是Visual Studio自带的ActiveX控件之一，其属性、事件很多，功能非常强大，可实现柱状直方图、曲线走势图、饼状比例图等，甚至可以是混合图表，可以是二维或三维图表，可以带或不带坐标系，可以自由配置各条目的颜色、字体等等。 一 安装和使用Chart控件 在用到Chart控件的项目中安装该控件：从Project－>Add to Project－>Components And Controls－>Registered Active Xcontrols，选择Chart控件，则 ClassWizard会生成相应的C＋＋类，其中类CMSChart是由CWnd派生来的，它是Chart 控件的主要类，其他的类全部是由COleDispatchDriver派生来，控制控件中的相应对象，完成各部分相关功能，如CvcAxis类是实现坐标轴相关功能的源代码。同时在项目的控件工具箱上会出现代表Chart控件的按钮，使用时把Chart控件按钮从工具箱拖到对话框中，调整大小即可。
Chart控件至少有45个属性、9个方法、49个事件，在这里就不一一列举了。
在设计中，我们可以在主要属性页里修改各属性的属性值：右击对话框窗口中的Chart控件，选择“Properties”菜单项，就会弹出主要属性页对话框，对其中各属性值进行设置。有些属性在主要属性页里没有列出，只能编程修改。另外要动态绘制图表，必须掌握对控件的编程控制。
首先在对话框类中定义控件变量，以便编程时操纵控件。如对话框类定义如下： class CAbcDlg : public CDialog{ public: CAbcDlg(CWnd＊ pParent = NULL); //{{AFX_DATA(CAbcDlg) enum { IDD = IDD_ABC_DIALOG }; CMSChart m_Chart; //}}AFX_DATA ...... };
ActiveX控件的属性和方法在控件内部对应唯一一个整数索引值，编程时可以通过索引来设置或获取控件的属性值，也可以通过调用控件的C＋＋类（在这里就是CMSChart）的成员函数设置或获取控件的属性值及调用控件的方法。例如：
在CMSChart类实现中有如下代码： CString CMSChart::GetData(){ CString result; InvokeHelper(0x9, DISPATCH_PROPERTYGET, VT_BSTR, (void＊)＆result, NULL); return result; } void CMSChart::SetData(LPCTSTR lpszNewValue){ static BYTE parms[] =VTS_BSTR; InvokeHelper(0x9, DISPATCH_PROPERTYPUT, VT_EMPTY, NULL, parms,lpszNewValue); } void CMSChart::Refresh(){ InvokeHelper(DISPID_REFRESH, DISPATCH_METHOD, VT_EMPTY, NULL, NULL); }
这段代码表明：属性“Data”索引值为0x9，我们可以调用函数SetData对图表中某点的值进行设置。索引值为DISPID_REFRESH的方法 “Refresh”，调用它进行刷新。如： CString str=“34.5"; m_Chart.SetData(str); m_Chart.Refresh(); ......
阅读CMSChart类的实现会发现，有些属性的值不是普通的BOOL、CString等数据类型，而是另一个控件驱动类的类变量，如： CVcPlot CMSChart::GetPlot(){ LPDISPATCH pDispatch; InvokeHelper(0x28, DISPATCH_PROPERTYGET, VT_DISPATCH, (void＊)＆pDispatch, NULL); return CVcPlot(pDispatch); }
在CVcPlot类的实现中有如下代码： CVcAxis CVcPlot::GetAxis (long axisID, const VARIANT＆ Index){ LPDISPATCH pDispatch; static BYTE parms[] =VTS_I4 VTS_VARIANT; InvokeHelper(0x1f, DISPATCH_PROPERTYGET, VT_DISPATCH, (void＊)＆pDispatch, parms, axisID, ＆Index); return CVcAxis(pDispatch); }
而CVcAxis类的实现中有如下代码： CVcValueScale CVcAxis::GetValueScale(){ LPDISPATCH pDispatch; InvokeHelper(0x9, DISPATCH_PROPERTYGET, VT_DISPATCH, (void＊)＆pDispatch, NULL); return CVcValueScale(pDispatch); }
而CVcValueScale类的实现中又有如下代码： void CVcValueScale::SetMaximum(double newValue){ static BYTE parms[] =VTS_R8; InvokeHelper(0x3, DISPATCH_PROPERTYPUT, VT_EMPTY, NULL, parms,newValue); }
这正是Chart控件的灵活性所在，根据上述代码，如下的调用： VARIANT var; m_Chart.GetPlot().GetAxis(1, var).GetValueScale() .SetMaximum(50.0); 可实现把纵坐标的最大刻度设为50.0。

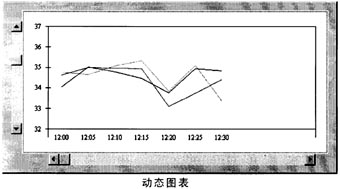

控件触发的事件，如Click、MouseDown等，如果需要处理，可以通过ClassWizard在对话框类中定义相应的处理函数，实现相关的处理功能。 二 动态绘制图表实例 在一个温度采集系统中，希望把采集来的各项温度值实时显示，用Chart控件绘制曲线走势图： 各温度项以不同颜色的曲线表示； 横坐标为时间，纵坐标为温度值，均要求滚动显示； 在每次采样完成后，刷新屏幕。
设计思路 随着时间的推移，采集来的数据不断增加，不一定在一屏中显示，所以系统打开一个实时数据库，存放采集来的实时数据。显示时，需要哪个时间段的数据，就从数据库中读取。 在对话框资源编辑时，增加水平滚动条和垂直滚动条，以便配合Chart控件进行滚动显示。 为对话框启动定时器，按采样间隔进行采样，并刷新屏幕显示。
主要相关代码如下： BOOL CAbcDlg::OnInitDialog(){ CDialog::OnInitDialog(); pDataDB = new dbase; //实时数据记录库,类dbase的基类为CDaoRecordset pDataDB－>Open(dbOpenDynaset, “select ＊ from data"); VARIANT var; m_Chart.GetPlot().GetAxis(1,var).GetValueScale(). SetAuto(FALSE);//不自动标注y轴刻度 m_Chart.GetPlot().GetAxis(1, var).GetValueScale(). SetMaximum(37);//y轴最大刻度 m_Chart.GetPlot().GetAxis(1, var).GetValueScale(). SetMinimum(32);//y轴最小刻度 m_Chart.GetPlot().GetAxis(1,var).GetValueScale(). SetMajorDivision(5);//y轴刻度5等分 m_Chart.GetPlot().GetAxis(1,var).GetValueScale(). SetMinorDivision(1);//每刻度一个刻度线 m_Chart.SetColumnCount(3); //3个温度项，3条曲线 m_Chart.GetPlot().GetSeriesCollection().GetItem(1). GetPen().GetVtColor().Set(0, 0, 255);//线色 m_Chart.GetPlot().GetSeriesCollection().GetItem(2). GetPen().GetVtColor().Set(255, 0, 0); m_Chart.GetPlot().GetSeriesCollection().GetItem(3). GetPen().GetVtColor().Set(0, 255, 0); m_Chart.GetPlot().GetSeriesCollection(). GetItem(1).GetPen().SetWidth(2);//线宽 m_Chart.GetPlot().GetSeriesCollection(). GetItem(2).GetPen().SetWidth(2); m_Chart.GetPlot().GetSeriesCollection(). GetItem(3).GetPen().SetWidth(2); m_Chart.SetRowCount(10); //一屏显示10个采样时刻 m_Chart.GetPlot().GetAxis(0,var).GetCategoryScale(). SetAuto(FALSE);//不自动标注x轴刻度 m_Chart.GetPlot().GetAxis(0,var).GetCategoryScale(). SetDivisionsPerLabel(1);//每时刻一个标注 m_Chart.GetPlot().GetAxis(0,var).GetCategoryScale(). SetDivisionsPerTick(1);//每时刻一个刻度线 m_ScrLeft.SetScrollRange(0,45); //垂直滚动条可滚动范围(温度值范围0－50, 每滚动1度,一屏显示5度) m_ScrLeft.SetScrollPos(45－32);//垂直滚动条的当前位置 m_ScrBottom.SetScrollRange(0, 0);//水平滚动条的可滚动范围 m_ScrBottom.SetScrollPos(0);//水平滚动条的当前位置 SetTimer(23, 300000, NULL);//启动定时器,定时间隔5分钟 Sample();//调用采样函数进行第一次采样,并把数据记录入库 return TRUE; } void CAbcDlg::OnTimer(UINT nIDEvent) { Sample();//采样,并把数据记录入库 if (pDataDB－>GetRecordCount()>10) theApp.nBottomRange = pDataDB－>GetRecordCount()－10; else theApp.nBottomRange = 0; //用全局变量保存水平滚动条的范围值 m_ScrBottom.SetScrollRange(0,theApp.nBottomRange); theApp.nBottomPos = theApp.nBottomRange; m_ScrBottom.SetScrollPos(theApp.nBottomPos); //修正水平滚动条的显示 DrawPic();//调用函数,刷新曲线显示 CDialog::OnTimer(nIDEvent); } void CAbcDlg::DrawPic() { char s[10]; UINT row = 1; pDataDB－>MoveFirst(); pDataDB－>Move(theApp.nBottomPos); //只从数据库中取某时间段的数据进行显示 while ((!pDataDB－>IsEOF()) ＆＆ (row <= 10)){ m_Chart.SetRow(row); m_Chart.SetRowLabel((LPCTSTR)pDataDB －>m_date_time.Format(“％H:％M")); //以采样时刻做x轴的标注 m_Chart.SetColumn(1); sprintf(s, “％6.2f", pDataDB－>m_No1); m_Chart.SetData((LPCSTR)s); m_Chart.SetColumn(2); sprintf(s, “％6.2f", pDataDB－>m_No2); m_Chart.SetData((LPCSTR)s); m_Chart.SetColumn(3); sprintf(s, “％6.2f", pDataDB－>m_No3); m_Chart.SetData((LPCSTR)s); pDataDB－>MoveNext(); row＋＋; } while ((row <= 10)){ m_Chart.SetRow(row); m_Chart.SetRowLabel((LPCTSTR)“"); m_Chart.GetDataGrid().SetData(row, 1, 0, 1); //采样数据不足10个点, 对应的位置不显示 m_Chart.GetDataGrid().SetData(row, 2, 0, 1); m_Chart.GetDataGrid().SetData(row, 3, 0, 1); row＋＋; } m_Chart.Refresh(); } void CAbcDlg::OnHScroll(UINT nSBCode, UINT nPos, CScrollBar＊ pScrollBar) { if (pDataDB－>GetRecordCount()>10) theApp.nBottomRange = pDataDB－>GetRecordCount()－10; else theApp.nBottomRange = 0; m_ScrBottom.SetScrollRange(0, theApp.nBottomRange); switch (nSBCode){ case SB_LINERIGHT: if (theApp.nBottomPos < theApp.nBottomRange){ theApp.nBottomPos = theApp.nBottomPos ＋ 1; m_ScrBottom.SetScrollPos(theApp.nBottomPos); DrawPic(); } break; case SB_LINELEFT: if (theApp.nBottomPos > 0){ theApp.nBottomPos = theApp.nBottomPos － 1; m_ScrBottom.SetScrollPos(theApp.nBottomPos); DrawPic(); } break; } CDialog::OnHScroll(nSBCode, nPos, pScrollBar); } void CAbcDlg::OnVScroll(UINT nSBCode, UINT nPos, CScrollBar＊ pScrollBar) { VARIANT var; double max1,min1,f; switch (nSBCode){ case SB_LINEDOWN: f = m_Chart.GetPlot().GetAxis(1, var). GetValueScale().GetMinimum() － 1; if (f>=0) {//最小刻度大于等于0, 则可以滚动 m_Chart.GetPlot().GetAxis(1, var).GetValueScale(). SetMinimum(f); f = m_Chart.GetPlot().GetAxis (1, var).GetValueScale().GetMaximum() － 1; m_Chart.GetPlot().GetAxis(1, var).GetValueScale(). SetMaximum(f); pScrollBar－>SetScrollPos(pScrollBar－>GetScrollPos() ＋ 1); m_Chart.Refresh(); } break; case SB_LINEUP: f = m_Chart.GetPlot().GetAxis(1, var). GetValueScale().GetMaximum() ＋ 1; if (f <= 50) {//最大刻度小于等于50, 则可以滚动 m_Chart.GetPlot().GetAxis (1, var).GetValueScale().SetMaximum(f); f = m_Chart.GetPlot().GetAxis(1, var). GetValueScale().GetMinimum() ＋ 1; m_Chart.GetPlot().GetAxis(1, var).GetValueScale(). SetMinimum(f); pScrollBar－>SetScrollPos(pScrollBar－>GetScrollPos() － 1); m_Chart.Refresh(); } break; } CDialog::OnVScroll(nSBCode, nPos, pScrollBar); }
特别注意，程序中用到的关于控件的类，如CVcAxis等，需要在AbcDlg.cpp文件的开始处说明：＃include “VcAxis.h"。
限于篇幅，文中仅仅是一个简单示例的部分代码。在实际应用中，一般会有更多的需求，比如：对坐标轴进行缩放显示；采样有可能得不到正确的采样值时曲线显示不连续等等，这时需要根据需求编写相应代码。
