上海第二军医大互联网网络计费系统解决方案

领测软件测试网

一、 现状分析

1、现状

第二军医大学整个校园网以Bay 5000做为学校的中心交换机，整个学校以光纤对各个大楼进行连接。现在学校共有三个网络出口，分别为：教育网，金桥

网，上海电信的ADSL。其中接入教育网，金桥网的设备为一个Cisco 2610的路由器，ADSL则使用一个PC服务器作为拨号服务器接入互联网，在这个PC服务器上配置了一个MS PROXY服务器做为局域网接入互联网的服务器。

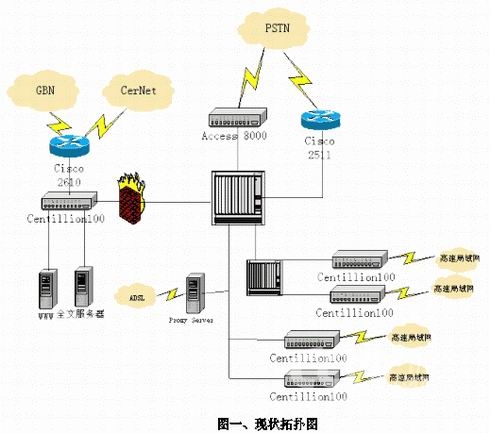

具体的拓扑图见图一。

2、现存的问题

1） 代理服务器的效率问题

由于现在大部分用户上网使用的是MS Proxy来访问互联网，而代理服务器带的用户的数量是有限制的，如果用户同时访问的任务较多，那么代理服务器的效率就严重降低，导致用户上网速度下降；

2） 用户计费的问题

现有的系统基本上没有对访问的用户计费，只是有一些对用户使用Proxy访问互联网进行统计的功能；

3） 拨号用户统计、分析的问题

现有的系统使用Access 8000，Cisco 2511做为接入服务器来使用户通过PSTN登陆校园网，访问互联网，但是系统现在只是能够做到对拨号用户的身份验证，但是不能够对用户访问的情况进行统计分析；

4） Email系统与拨号系统、访问互联网系统的帐户统一问题

现有的系统中，Email系统与拨号系统、访问互联网系统的帐户系统各不相同，用户往往要记住不同的帐户、密码，往往增加了用户使用的复杂性。

二、 解决方案

根据以上的问题，特提出如下解决方案：

1、代理服务器的效率问题

2、用户计费的问题

针对这两个问题，建议使用北京国信易博的E*Linux通用计费网关来解决如上问题。

E*Linux通用计费网关的主要特点如下：

实时的系统监控：计费的对象是用户，而非一台PC，很好的解决IP地址盗用问题；

提供流量、时间计费两种方式：灵活的选择方式，实时控制用户，实时计算；

便捷的系统配置：适用于PSTN、ISDN、DDN、ADSL、CABLE MODEM等多种上网方式、多种环境，完成简单安装后，系统管理员只需通过WEB页面将系统的上网配置参数输入数据库，由后台统一管理系统的配置，无需用户设置；

计费、收费方式科学、多样：可按流量、时段多种方式计费，按包月、预交费、常规收费等多种方式，并可将站点进行分类，不同分类可按不同价格收费，方式灵活、多样，可根据实际需要选择；

远程系统管理：实时显示在线用户信息，远程进行系统维护，可实时监控在线用户，强制在线用户下线，完备的数据恢复方案；

明晰的用户分类：可对部门、个人、组、系统管理员等不同角色随意设置，便于系统管理员灵活管理；

多样的规则设定：可按时间规则、阈值（流量）规则，上网范围规则可根据需要灵活设定 ；

友好的用户界面：Web界面，便捷、方便，精确的用户认证，便捷的个人信息维护，详细的个人费用查询；

实用的统计分析：提供财务、流量实用有效的分析、帐单打印，便于进行费用核算。

3、拨号用户统计、分析的问题

建议使用北京国信易博的RadiusBill的定制版来解决这一问题。

RadiusBill的定制版的特点如下：

1）能够对用户通过拨号服务器访问互联网的Radius详细日志进行分析，生成统计报表；

2）能够使用户修改自己的登陆口令。

4、Email系统与拨号系统、访问互联网系统的帐户统一问题

使用北京国信易博的E*Linux通用计费网关与RadiusBill的定制版，北京国信易博公司提供这二者之间的帐户统一接口。

采用第三方的Email系统，北京国信易博公司提供帐户管理的接口，供Email系统使用。

这样，便有效地解决了三者的帐户统一问题。

针对如上的解决方案，总结如下：

在Bay 5000中心交换机上接入一台服务器，安装北京国信易博的E*Linux通用计费网关，在校园网络的Radius服务器上安装北京国信易博的RadiusBill的定制版来解决拨号用户统计、分析的问题。采用第三方的Email系统，同时安装国信易博提供的开放接口，解决帐户统一问题。

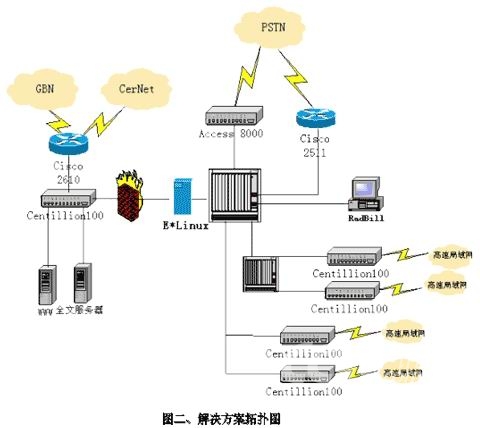

整个学校网络系统的网络拓扑见图二。

成功案例

上海第二医科大学

湖南省委党校

湛江船舶工业学院

中国政法大学

白求恩医科学院

松原师范学校

镇江船舶学院
