标准建模语言UML及其支持环境(七)

发布: 2009-11-04 10:33 | 作者: 不详 | 来源: 领测软件测试网采编 | 查看: 20次 | 进入软件测试论坛讨论

领测软件测试网

(4) 实现

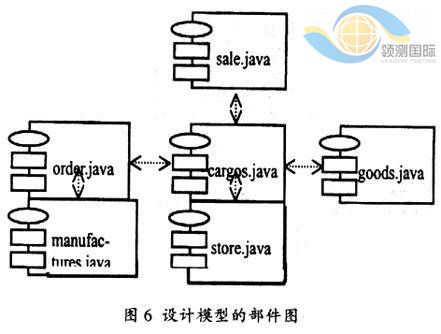

构造或实现阶段是对类进行编程的过程。可以选择某种面向对象对象编程语言(如Java)作为实现系统的软件环境。Java很容易实现从逻辑视图到代码部件的映射,因为类到Java代码文件之间是一一映射关系。图6是设计模型的部件图,显示逻辑视图到部件视图的一个简单映射。逻辑视图中的包也映射到相应的部件视图中。

在实现阶段中,可以选取下列图的说明来辅助编程:
· 类的规格说明:每个类的规格说明详细显示了必要的属性和操作。
· 类图:显示类的静态结构和类之间的关系。
· 状态图:显示类的对象可能的状态、所需处理的转移以及触发这些转移的操作。
· 包含某个类的对象的动态图(顺序图、合作图、活动图):显示该类的某个方法的实现或别的对象是如何使用该类的对象的。
· 用例图和规格说明:显示系统需求和结果。
编码期间也可能会发现设计模型的缺陷。这时需要开发者修改设计模型。修改设计模型时一定要保持设计模型与编码的一致性,以便将来易于维护。
(5) 测试和配置
完成系统编码后,需要对系统进行测试,它通常包括:单元测试集成测试系统测试验收测试。在单元测试中使用类图和类的规格说明,对单独的类或一组类进行测试;在集成测试中,使用组件图和合作图,对各组件的合作情况进行测试;在系统测试中,使用用例图,以检验所开发的系统是否满足例图所描述的需求。

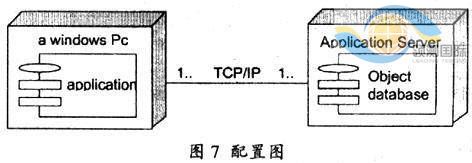

系统的配置是实际的交付系统,包括文档和组成模型等。对商业MIS而言,它是一个典型的客户/服务器系统。可以用配置图显示系统的物理结构,如图7所示。从表面上看,配置图能显示系统设备之间的关系以及显示节点跟可执行软件单元的对应关系。然而一旦某个节点内部的对象或可执行部件过多(超过5个),就很难完全用配置图清楚描述这种关系。

(6) 小结


本文所举的商业MIS系统的UML建模过程可以用图8来描述。其中首先要把握的是如何使用用例技术正确描述系统需求。UML中的类图描述的是系统中类的静态关系,对象图有助于对复杂类的理解。在系统开发过程中,类图可应用于分析、设计和实现阶段。类的包化有助于进行系统结构设计。商业MIS的包分为用户接口包、商业对象包、数据库包,他们之间的关系是前者依赖后者。


UML的动态模型包括状态图、顺序图、合作图以及活动图。在商业MIS中,顺序图对描述商业对象的交互非常有用,是商业MIS分析、设计和实现阶段最重要的支持手段之一。
