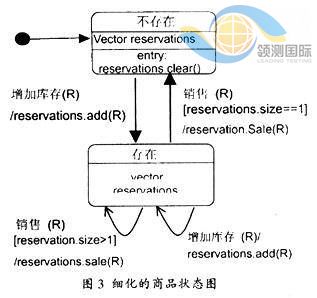

在设计阶段,也可细化分析阶段的状态图,更详细的显示状态的变换细节(如图3)。使用状态图可以揭示单个对象在整个系统中的变化细节,对了解和实现关键类有较大的帮助。
此外,还可以使用其他图在实现层上从不同侧面对分析阶段建立的模型进行细化。
用户接口包:用户接口包在其他包的"顶层"。在系统中,它为用户提供信息和支持。由于所有与用户的交互都是通过用户接口实现的,因此UML的动态模型非常适合对GUI包的描述。图4用顺序图描述系统增加新商品用例的动态模型。另一种表示顺序的图是合作图(如图5)。
建立用户接口是设计阶段的一项特殊活动。在商业MIS中,用户接口可以分为功能(系统中的主功能窗口,如采购、库存、销售、统计分析等)、信息(显示系统信息的窗口以及(维护系统的窗口)等三部分。
目前,由于可视化技术的迅速发展,用户界面的设计相对比较简单。一般情况下,应用系统的用户界面由带有菜单条和相应图形的主窗口组成。
