Rhapsody允许用户单步执行状态图和顺序图以验证系统的功能和逻辑。系统执行过程中,对象的方法调用和状态改变都可以在模型图上以动画的形式表现出来。
除了功能和逻辑上的正确性之外,实时系统还对系统的响应时间有严格的要求。对实时系统响应时间的测试称为调度性分析,主要使用两种方法。
①经验法:给系统注入实时测试数据,然后测量系统的相应性能。
②理论分析:为系统模块设定足够的时间信息,然后用数学方法计算系统的整体相应性能。此方法通常需借助专用的软件工具完成。

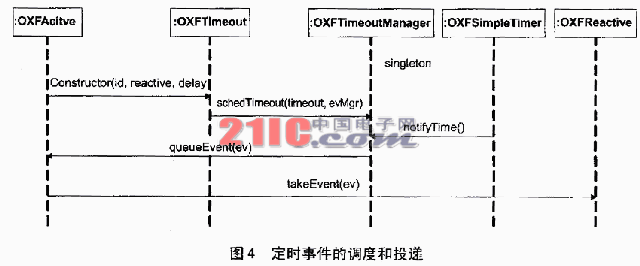

图4 定时事件的调度和投递
