过去的布线方法是将各种各样的设施的布线分别进行设计和施工,如电话系统、消防、安全报警系统等都是独立进行的。一座自动化程度较高的大楼内,各种线路如麻,不但难以管理,布线成本高,而且功能不足,不适应形势发展的需要。
综合布线就是针对这些缺点而采取的标准化措施,实现了统一材料、统一设计、统一布线、统一安装施工,使结构清晰,便于集中管理和维护。所以现在的新建建筑物,综合布线是一个潮流,也是必不可少的基础建设。
综合布线系统是一个用于传输语音、数据、影像和其他信息的标准结构化布线系统。是建筑物或建筑群内的传输网络,它使语音和数据通信设备、交换设备和其它信息管理系统彼此相连接。综合布线系统采用结构化的布线方式,将建筑物中的计算机系统、电话系统、楼宇对讲、监视系统合成一个结构统一,统一管理的实体,完全解决了数据高速传输,线间干扰及电磁辐射等问题。小洋楼网络布线是属于智能楼宇综合布线的范畴,这个工作在小洋楼的土木基础工程同步进行,至少管线是这样。
需求分析
小洋楼网络布线可以包括:计算机网络系统、安防系统、电话系统、闭路电视这四种布线系统。由于现今的技术发展使得安防系统可以“跑”在计算机网络上,所以这个网络布线系统只有计算机网络系统、电话系统和闭路电视三种布线。但是目前在实践中常常在双绞线上也“跑”电话线,也就是使用了双线线的四对线中没有实际使用的那两对线中的一对。所以,上述前三个网络系统都过一条单一的双绞线就可以了,这使我们的布线工程大大简化。
我们这里介绍的是一个二层别墅,电话线路接入是在一楼客厅,楼上楼下分别有两个房间需要综合布线,我们将需要布一个综合的信号传输管道,集网络、电话、电视系统于一体。我们将采用目前流行的宽带接入方式——ADSL。这样,ADSL MODEM和无线路由器就放置在客厅。
设备需求
1.管槽及配件
在网络综合布线中我们常用PVC电线管槽来作为线缆的保护管槽。对于一个只有四个信息点的布线,我们需要按实际过的线缆总直径选购合适的管槽。另外我们还根据情况在转弯处需要若干管弯头,以及在管槽的终点还需要方形暗装盒,以下带有信息模块的信息面板将安装在这里。(注:有些产品的信息面板也会一起提供方形暗装盒)
2.超五类4对屏蔽双绞线电缆

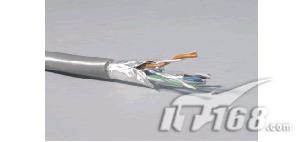

在家居这样的环境中,各种电源线纵横交错,微波炉等家电工作时也会有电磁波干扰,夏天的雷电天气也会时常光顾这种独户的别墅。因此我们选择具有防电磁作用的超五类屏蔽双绞线。(图1)
图1
3.超五类免打线式RJ45信息插座模块

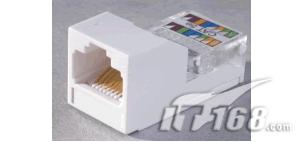

信息模块是在综合布线暗装中经常要用到的网络配件,它是在用户端的网线终结点,电脑等设备将通过一段1米长左右的两端打好水晶头的跳线与这个信息模块连接。这里采用西蒙的超五类免打线式RJ45信息模块,它有个好处就是不用专门的打线工具,只要将双绞线的按色标放进相应的槽位,扣上,再用钳子压一下即可。(图2)
图2
4.二位信息面板

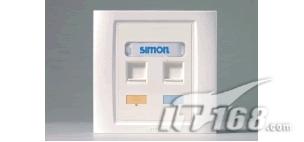

信息面板是信息模块的安装设备,也是暗装方形盒的盖子。我们在这里选用双口的信息面板,一口是信息口,一口是电话口。(图3)
图3
5.水晶头
水晶头在这里我们选择都是RJ45水晶头,这使我们可以统一使用在RJ45信息模块和信息面板上,这样方便一条网线同时过数据和电话的安装,外观统一好看,电话线的一头也用RJ45水晶头来打。
6.75欧姆同轴电缆和分频器
75欧姆同轴电缆和分频器是闭路电视系统的信号传输通路,这样的产品很多,我们可以在市场上任意选购就行了。
7.一位平口TV面板(含电视连接器模块)

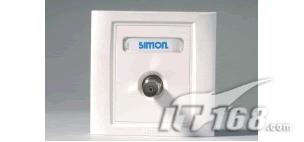

这是含电视连接器模块的TV插孔面板,它是每个房间闭路电视系统的终端点。我们也选购西蒙的产品,这样颜色看起来也统一。(图4)
图4
8.无线路由器
由于无线路由器现在的价位已可以取代普通的宽带路由器,因此我们建议选购无线路由器来作为这个网络的“核心设备”,它是一个集宽带路由器、无线AP、小型交换机、防火墙于一体的四合一设备,在家用中有极高的可用性。基于WEB界面的设置方式一目了然,稍具简单网络知识就能从容设置应用。

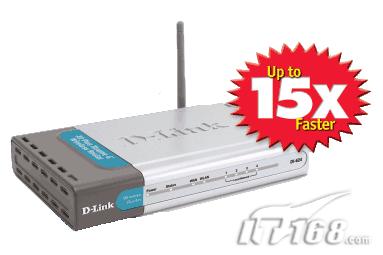

D-LINK DI 624 802.11g/2.4GHz无线108Mbps无线路由器 (图5)
图5
D-Link DI-624 108G四端口无线路由器符合802.11g无线标准。由于应用了突发包、快速帧、压缩、加密和Turbo模式等新的无线技术,目前业界最先进的Super G技术,在完全由D-Link 108G系列产品构建的无线网络环境中,DI-624能够达到108Mbps的无线网络传输速率。能为处理视频/音频流及视频点播(VoD)等应用程序提供足够大的带宽。采用正交频分复用(OFDM)调制技术,无线发射信号强度达15dBm±2dB,可分离旋转SMA天线可以方便扩展高增益天线。
作为D-Link AirPlus Xtreme G?系列的一款4端口无线宽带路由器,DI-624不仅拥有超强的无线传输速率,还整合了防火墙、路由功能,将卓越性能与功能融合。在受用户关注的无线网络安全问题上,DI-624提供了多重有效防护措施。内置了加强安全特性的最新无线芯片和D自有防火墙技术,这两种新技术的应用能有效防止非法入侵。另外,DI-624也支持64/128位WEP、802.11X、WPA1 – Wi-Fi 保护访问、WPA-PSK (预公用密钥)。将无线网络的安全性推向了更高层次。还可以同时支持多个远程用户的IPSec及PPTP VPN会话,确保了敏感性数据的安全传输。
DI-624的配置和管理简单方便。通过基于web的智能创建向导,用户可以快速地完成配置。
布线工程
下图为这个工程的网络布线系统图:(图6)
图6(点击看大图)
在别墅的基础建设时,网络的综合布线就要考虑进去,也就是线缆要暗装进墙壁,以避免在装修时又得凿墙。我们要在墙壁中预埋合适管径的PVC管槽,管槽并且已过双绞和同轴电缆。为了使工程量减少和网络耗材减少,我们应使布线的架构集中或靠近在建筑物的中心位置。
我们的无线路由器放在客厅,网络的总起始点也从这里开始,无线路由器有四个交换口,刚好可以为四个房间提供网络接入。所以我们要在客厅位置安装四套暗装信息插座和一个TV面板,其它四个房间各安装一套暗装信息插座和一个TV面板。
我们上面已经说了,由于网线可以同时过电话线路,所以我们统一选择按A标或B标的两对线来打进一个RJ45信息模块作为电脑网络的信息点。另外用一对末用的线对来也打进另外的一个RJ45信息模块,这对线我们打在正中间的位置(我们的电话线的一头也是用RJ45水晶头来打,电话线线对也打在正中位置)。打好线后的信息模块扣进信息面板上的插孔即可。
闭路系统在分叉的地方还要加装分频器,这样我们可以在分叉的地方加装暗装盒,把分频器装在暗装盒里,但要注意购买的分频器要足够小,以方便放进暗装盒里。
总结:
经过这样的布线,这个小洋楼所有网络、电话线和闭路电视系统都暗装在墙壁里面,我们除了能在房间的墙壁表面见到漂亮的插座面板以外,见不到任何这些系统的长长的线缆,看起来整洁美观。这样,这座小洋楼已经具备了“三网合一”的集成布线,智能家居的基础网络基础就这样建成。现在无线网虽然大行其道,但对于网络的高速率和稳定性来说,有线综合网络布线是最好的选择,它可以从容应对未来基于电脑网络的多媒体传输。
