　　GBIC的技术规格
　　

　

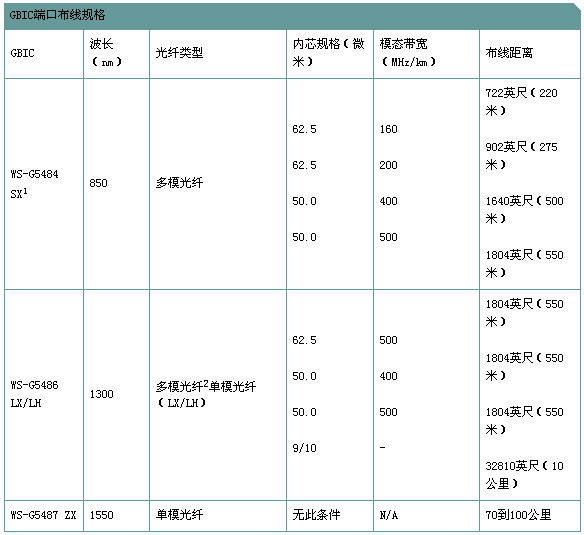

　　GBIC端口对应的布线规格
　　
　　下表给出了安装在千兆位以太网端口上的GBIC的布线规格。请注意，所有的GBIC端口都使用SC型连接器，所有列出的GBIC（多模和单模光纤）的最小布线距离为6.5英尺（2米）。
　　
　　1 仅使用多模光纤。
　　
　　2 需要模式调整修补线（CAB-GELX-625或等效产品）。若多模光纤使用一般的修补线，1000BaseLX/LH GBIC和短链路距离（几十米）将会造成收发端饱和，造成误码率（BER）提高。另外，若LX/LH GBIC与62.5微米的多模光纤配合使用，您必须在链路收发两端的GBIC和多模光纤之间安装一个模式调整修补线。若链路距离超过984英尺（300 米）时，也需要模式调整修补线。
　　
　　注释：为了遵循IEEE标准，必须使用模式调整修补线（CAB-GELX-625或等效产品）。IEEE发现，当使用某些类型的光纤内芯时，链路距离不能满足要求。解决办法是使用模式调整修补线，从偏离中心位置的精确位置上发射激光束。而修补线的输出遵循IEEE 802.3z 1000BaseLX标准。
　　
　　注释：WS-G5487 1000Base-ZX GBIC提供了21.5 dB的光能量，因此，您必须使用光损耗测试工具对光纤进行测量以验证光纤的光损耗（包括接头和结合处）小于或等于该数字。在进行光损耗测量时，必须使用1550nm的光源。
